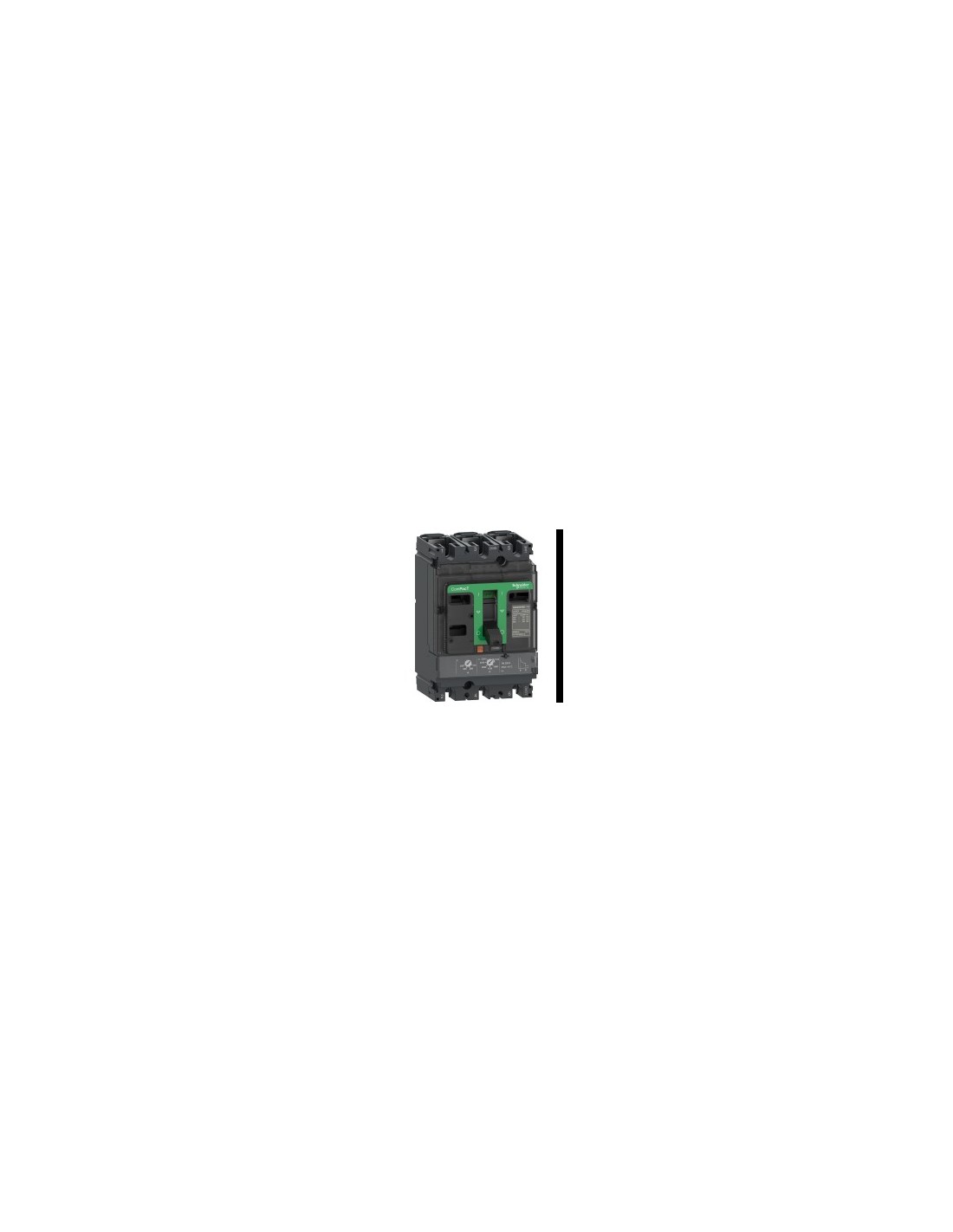

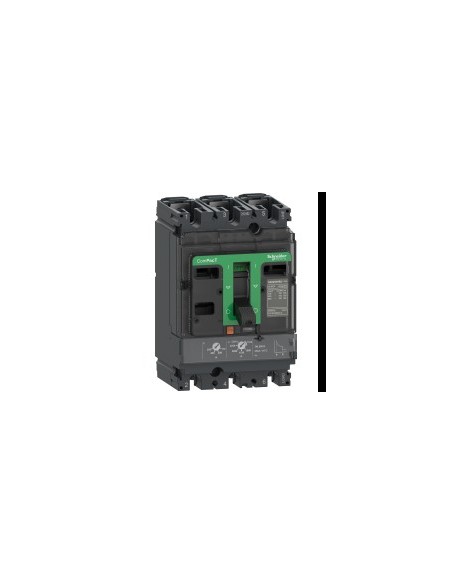

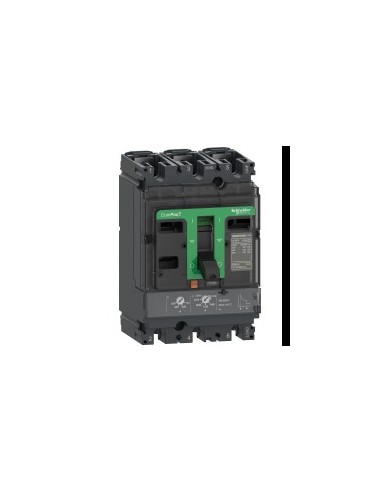

Interruptor automático ComPacT NSX100N 3P3R 25A TMD

Interruptor automático ComPacT NSX100N 3P3R 25A TMD diseñado para aplicaciones industriales y comerciales, ofrece protección térmico-magnética contra sobrecargas y cortocircuitos en circuitos trifásicos. Integrado en la gama ComPacT nueva generación, está indicado para corrientes superiores a 0,1 A y se instala de forma fija con montaje horizontal o vertical.

Características técnicas

• Número de polos: 3P
• Polos protegidos: 3R
• Corriente nominal [In]: 25 A en 40 °C
• Tensión nominal de empleo [Ue]: 690 V AC 50/60 Hz
• Tipo de red: AC
• Frecuencia de red: 50/60 Hz
• Poder de seccionamiento: Sí, acorde a Icu
• Categoría de empleo: A
• Capacidad de corte Icu: 90 kA en 220/240 V AC, 50 kA en 380/415 V AC, 50 kA en 440 V AC, 36 kA en 500 V AC, 35 kA en 525 V AC, 10 kA en 660/690 V AC
• Poder de corte en servicio [Ics]: 90 kA en 220/240 V AC, 50 kA en 380/415 V AC, 50 kA en 440 V AC, 36 kA en 500 V AC, 35 kA en 525 V AC, 10 kA en 660/690 V AC
• Durabilidad mecánica: 50 000 ciclos
• Durabilidad eléctrica: 50 000 ciclos en 440 V In/2, 30 000 ciclos en 440 V In, 20 000 ciclos en 690 V In/2, 10 000 ciclos en 690 V In
• Unidad de control: TM-D
• Tecnología de unidad de disparo: Térmico-magnético
• Funciones de protección: LIG
• Tipo de control: Maneta
• Tipo de montaje: Fijo
• Tensión nominal de aislamiento [Ui]: 800 V AC 50/60 Hz
• Resistencia a picos de tensión [Uimp]: 8 kV
• Soporte de montaje: Placa posterior
• Posición de montaje: Horizontal y vertical (plano por la parte posterior)
• Conexión superior: Frontal
• Conexión hacia abajo: Parte delantera
• Paso de conexión: 35 mm
• Protección contra sobrecarga: Térmica
• Protección contra cortocircuitos: Magnética
• Calibre de la unidad de disparo: 25 A en 40 °C
• Ajuste de detección a largo plazo Ir: Ajustable
• Intervalo de ajuste de detección a largo plazo: 0,7...1 x In
• Ajuste de retardo de larga duración: Fijo
• Retardo de larga duración [tr]: 120…400 s en 1,5 x In, 15 s en 6 x Ir
• Detección instantánea Ii: Fija
• Intervalo de ajuste de detección instantánea: 300 A
• Protección contra fugas a tierra: Sin
• Número de ranuras: 5
• Dimensiones: 105 mm (ancho), 161 mm (altura), 86 mm (profundidad)
• Peso: 2,05 kg
• Código de compatibilidad: NSX100
• Normas: HB2
• Certificaciones: CCC generador Marina
• Categoría de sobretensión: Clase II
• Clase de protección contra descargas eléctricas: Clase II
• Grado de contaminación: 3 acorde a IK07
• Grado de protección IP: IP40 acorde a IEC 60529
• Grado de protección IK: IK07 acorde a IEC 62262
• Temperatura ambiente de funcionamiento: -25…70 °C
• Temperatura ambiente de almacenamiento: -50…85 °C
• Humedad relativa: 0…95 %
• Altitud máxima de funcionamiento: 0…2000 m sin disminución, 2000…5000 m con restricciones
• Estado de oferta sostenible: Producto Green Premium
• Reglamento REACh: Contiene SVHC sobre el umbral
• Directiva RoHS UE: Conforme
• Sin mercurio: Sí
• Exenciones de RoHS: Sí
• Normativa de RoHS China: Fuera del ámbito de RoHS China. Declaración informativa de sustancias
• Sin PVC: Sí
