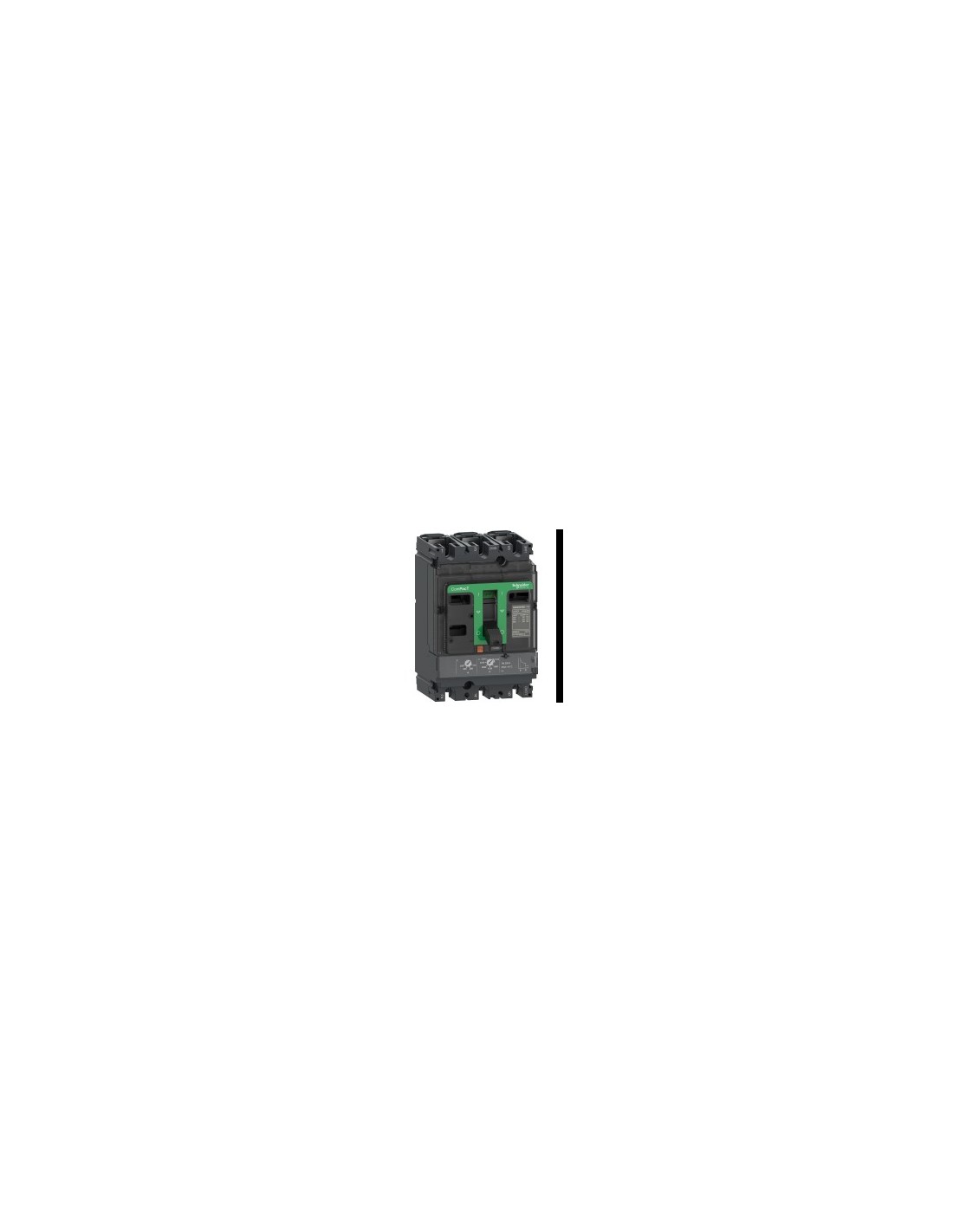

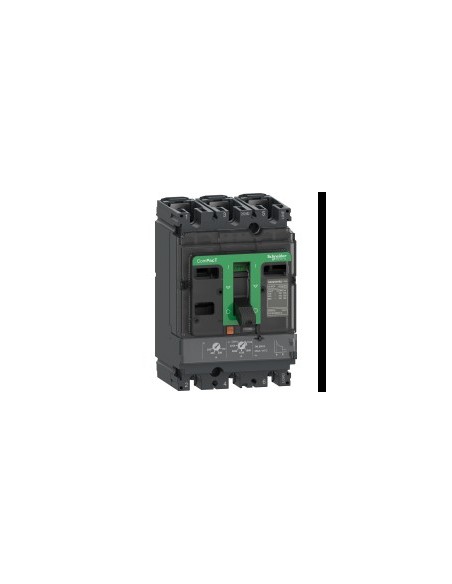

Disjuntor Automático ComPacT NSX100N 3P3R 25A TMD

Interruptor automático ComPacT NSX100N 3P3R 25A TMD projetado para aplicações industriais e comerciais, oferece proteção térmica-magnética contra sobrecargas e curtocircuitos em circuitos trifásicos. Integrado na nova geração da gama ComPacT, é indicado para correntes superiores a 0,1 A e é instalado de forma fixa com montagem horizontal ou vertical.

Características técnicas

• Número de polos: 3P
• Polos protegidos: 3R
• Corrente nominal [In]: 25 A a 40 °C
• Voltagem nominal de utilização [Ue]: 690 V AC 50/60 Hz
• Tipo de rede: CA
• Frequência de rede: 50/60 Hz
• Potência de secção: Sim, acorda o Icu.
• Categoria de emprego: A
• Capacidade de corte Icu: 90 kA em 220/240 V AC, 50 kA em 380/415 V AC, 50 kA em 440 V AC, 36 kA em 500 V AC, 35 kA em 525 V AC, 10 kA em 660/690 V AC
• Potência de corte em serviço [Ics]: 90 kA em 220/240 V AC, 50 kA em 380/415 V AC, 50 kA em 440 V AC, 36 kA em 500 V AC, 35 kA em 525 V AC, 10 kA em 660/690 V AC
• Durabilidade mecânica: 50 000 ciclos
• Durabilidade elétrica: 50 000 ciclos em 440 V In/2, 30 000 ciclos em 440 V In, 20 000 ciclos em 690 V In/2, 10 000 ciclos em 690 V In
• Unidade de controlo: TM-D
• Tecnologia de unidade de disparo: Térmico-magnético
• Funções de protecção: LIG
• Tipo de controlo: Maneta
• Tipo de montagem: Fixa
• Voltagem nominal de isolamento [Ui]: 800 V AC 50/60 Hz
• Resistência a picos de tensão [Uimp]: 8 kV
• Suporte de montagem: Placa traseira
• Posição de montagem: Horizontal e vertical (plano por la parte posterior)
• Conexão superior: Frontal
• Conexão para baixo: Parte dianteira
• Passo de ligação: 35 mm
• Proteção contra sobrecarga: Térmica
• Proteção contra curtocircuitos: Magnética
• Calibre da unidade de disparo: 25 A a 40 °C
• Ajuste de detecção a longo prazo Ir: Ajustável
• Intervalo de ajuste de detecção a longo prazo: 0,7...1 x In
• Ajuste de atraso de longo prazo: Fixa
• Longo atraso [tr]: 120 a 400 s em 1,5 x In, 15 s em 6 x Ir
• Detecção instantânea Ii: Fixa
• Intervalo de ajuste de detecção instantânea: 300 A
• Proteção contra fuga de terra: Sem
• Número de ranuras: 5
• Dimensões: 105 mm (large), 161 mm (altura), 86 mm (profundeza)
• Peso: 2,05 kg
• Código de compatibilidade: N.S.X100
• Normas: HB2
• Certificações: CCC gerador Marina
• Categoria de sobretensão: Classe II
• Classe de proteção contra descargas elétricas: Classe II
• Grau de poluição: 3 de acordo com IK07
• Grau de proteção IP: IP40 de acordo com a IEC 60529
• Grau de proteção IK: IK07 em conformidade com a IEC 62262
• Temperatura de ambiente de funcionamento: -25...70 °C
• Temperatura ambiente de armazenamento: -50...85 °C
• Umidade relativa: 0...95 %
• Altitude máxima de funcionamento: 0...2000 m sem diminuição, 2000...5000 m com restrições
• Estado de oferta sustentável: Produto Green Premium
• Regulamento REACh: Contém SVHC acima do limiar
• Diretiva RoHS da UE: Conforme
• Sem mercúrio: Sim, sim.
• Exempções de RoHS: Sim, sim.
• A norma RoHS da China: Fora do âmbito da RoHS China. Declaração informativa de substâncias
• Não de PVC: Sim, sim.
