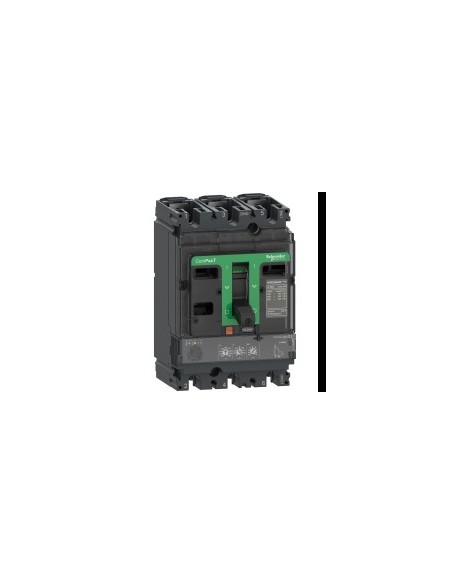

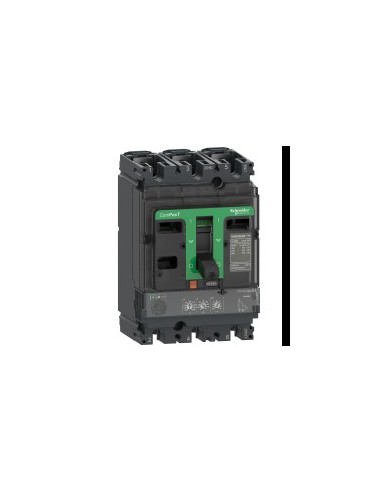

Interruptor automático ComPacT NSX100N 3P3R 40A Micrologic 2.2

Interruptor automático ComPacT NSX100N 3P3R con unidad de control Micrologic 2.2, diseñado para proteger circuitos eléctricos en instalaciones industriales y comerciales. Ofrece protección contra sobrecarga y cortocircuitos mediante ajuste de corriente de disparo a largo plazo (18–40 A) y retardo fijo. Compatible con la gama ComPacT nueva generación, garantiza estabilidad en redes AC de 50/60 Hz.

Características técnicas

• Número de polos: 3P
• Descripción de polos protegidos: 3R
• Corriente nominal [In]: 40 A en 40 °C
• Tensión nominal de empleo [Ue]: 690 V AC 50/60 Hz
• Tipo de red: AC
• Frecuencia de red: 50/60 Hz
• Capacidad de corte Icu: 50 kA en 380–415 V AC, 10 kA en 660–690 V AC
• Poder de corte en servicio [Ics]: 50 kA en 380–415 V AC, 10 kA en 660–690 V AC
• Unidad de control: Micrologic 2.2
• Tecnología de unidad de disparo: Electrónico
• Funciones de protección: LSoI
• Tipo de control: Maneta
• Tipo de montaje: Fijo
• Tensión nominal de aislamiento [Ui]: 800 V AC 50/60 Hz
• Resistencia a picos de tensión [Uimp]: 8 kV
• Durabilidad mecánica: 50000 ciclos
• Durabilidad eléctrica: 50000 ciclos en 440 V In/2, 30000 ciclos en 440 V In, 20000 ciclos en 690 V In/2, 10000 ciclos en 690 V In
• Potencia disipada por polo: 1,34 W
• Soporte de montaje: Placa posterior
• Posición de montaje: Horizontal y vertical (plano por la parte posterior)
• Conexión superior: Frontal
• Conexión hacia abajo: Parte delantera
• Paso de conexión: 35 mm
• Ajuste de detección a largo plazo Ir: 9 regulaciones, intervalo 18...40 A
• Retardo de larga duración: Fijo, 400 s en 1,5 x Ir, 16 s en 6 x Ir, 11 s en 7,2 x Ir
• Memoria térmica: 20 minutos antes y después del disparo
• Ajuste de detección de corto retardo Isd: 9 regulaciones, intervalo 1,5...10 x Ir
• Retardo de corta duración: Fijo
• Detección instantánea Ii: Fijo, intervalo 600 A
• Protección contra fugas a tierra: Sin
• Selectividad lógica ZSI: Sin
• Número de ranuras: 5
• Señalizaciones en local: Listo para operar (LED parpadeante verde), Sobrecarga (LED rojo 105 % Ir), Sobrecarga (LED naranja 90 % Ir)
• Dimensiones: Anchura 105 mm, Altura 161 mm, Profundidad 86 mm
• Peso: 2,05 kg
• Código de compatibilidad: NSX100
• Normas: HB2
• Certificaciones: CCC generador Marina
• Categoría de sobretensión: Clase II
• Clase de protección contra descargas eléctricas: Clase II
• Grado de contaminación: 3 acorde a IK07
• Grado de protección IP: IP40 acorde a IEC 60529
• Grado de protección IK: IK07 acorde a IEC 62262
• Temperatura ambiente de funcionamiento: -25…70 °C
• Temperatura ambiente de almacenamiento: -50…85 °C
• Humedad relativa: 0…95 %
• Altitud máxima de funcionamiento: 0...2000 m sin disminución, 2000 m ... 5000 m con restricciones
• Estado de oferta sostenible: Producto Green Premium
• Reglamento REACh: Contiene SVHC sobre el umbral
• Directiva RoHS UE: Conforme
• Sin mercurio: Sí
• Exenciones de RoHS: Sí
• Normativa de RoHS China: Producto fuera del ámbito de RoHS China
