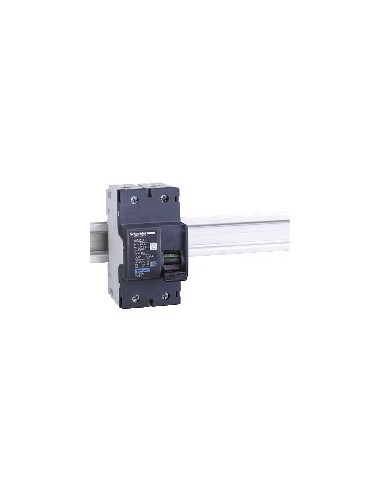

Interruptor automático Acti9 NG125H 2P 32 A curva C

Interruptor automático en miniatura Acti9 NG125H, de 2 polos y 32 A, diseñado para proteger circuitos eléctricos en instalaciones de edificios pequeños y pequeños comercios. Su tecnología térmico-magnética ofrece protección contra sobrecargas y cortocircuitos, garantizando seguridad en entornos industriales y comerciales. Compatible con carril DIN 35 mm, permite un montaje ajustable en clip.

Características técnicas

• Número de polos: 2P
• Número de polos protegidos: 2
• Corriente nominal [In]: 32 A en 40 °C
• Tipo de red: Corriente continua AC
• Curva de disparo: C
• Código de poder de corte: H
• Capacidad de corte Icu: 36 kA en 380...415 V AC 50/60 Hz
• Poder de corte en servicio [Ics]: 27 kA 75 % acorde a Icu - 380...415 V AC 50/60 Hz
• Tensión nominal de empleo [Ue]: 380...415 V AC 50/60 Hz, 500 V AC 50/60 Hz, 220...240 V AC 50/60 Hz, 440 V AC 50/60 Hz, <= 250 V corriente continua
• Tensión nominal de aislamiento [Ui]: 690 V AC 50/60 Hz
• Resistencia a picos de tensión [Uimp]: 8 kV
• Límite de enlace magnético: 8 x In +/- 20%
• Indicador de posición del contacto: Sí
• Señalizaciones en local: Indicación de encendido/apagado, Indicador de disparo
• Soporte de montaje: Carril DIN simétrico de 35 mm
• Paso de conexión: 27 mm entre fases
• Pasos de 9 mm: 6
• Altura: 103 mm
• Anchura: 54 mm
• Profundidad: 81 mm
• Peso del producto: 0,48 kg
• Durabilidad mecánica: 20000 ciclos
• Durabilidad eléctrica: 10000 ciclos
• Preparado para candado: Con candado
• Descripción de las opciones de bloqueo: Candado integrado
• Conexiones - terminales: Terminales de tipo túnel 1,5…50 mm² rígido, 1…35 mm² flexible
• Longitud de cable pelado para conectar bornas: 20 mm
• Par de apriete: 3,5 N·m
• Protección contra fugas a tierra: Bloque independiente
• Grado de protección IP: IP20 acorde a IEC 60529
• Grado de protección IK: IK05 acorde a EN/IEC 62263
• Grado de contaminación: 3 acorde a En> 50 A
• Categoría de sobretensión: IV
• Tropicalización: 2 acorde a IEC 60068-1
• Humedad relativa: 95 % en 55 °C
• Temperatura ambiente de funcionamiento: -30…70 °C
• Temperatura ambiente de almacenamiento: -40…70 °C
• Aplicación del dispositivo: Para corriente > 0,1 A
• Segmento de mercado: Edificios pequeños, Pequeños comercios
• Estado de oferta sostenible: Producto Green Premium
• Conforme con REACh sin SVHC: Sí
• Directiva RoHS UE: Conforme
• Sin metales pesados tóxicos: Sí
• Sin mercurio: Sí
• RAEE: En el mercado de la Unión Europea, el producto debe desecharse de acuerdo con un sistema de recolección de residuos específico y nunca terminar en un contenedor de basura
