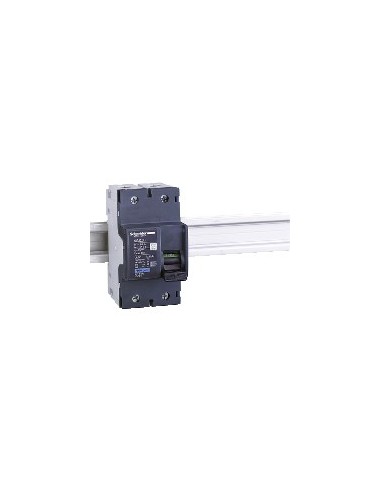

Interruttore automatico Acti9 NG125H 2P 32 A curva C

Interruttore automatico miniaturizzato Acti9 NG125H, 2 poli e 32 A, progettato per proteggere circuiti elettrici in impianti di edifici piccoli e piccoli negozi. La sua tecnologia termo-magnetica offre protezione contro sovraccarichi e cortocircuiti, garantendo sicurezza in ambienti industriali e commerciali. Compatibile con profilo DIN 35 mm, permette un montaggio regolabile con morsetti a clip.

Caratteristiche tecniche

• Numero di poli: 2P
• Numero di poli protetti: 2
• Corrente nominale [In]: 32 A a 40 °C
• Tipo di rete: Corrente alternata AC
• Curva di scatto: C
• Codice di potenza di interruzione: H
• Capacità di interruzione Icu: 36 kA a 380...415 V AC 50/60 Hz
• Potenza di interruzione in servizio [Ics]: 27 kA al 75 % rispetto a Icu - 380...415 V AC 50/60 Hz
• Tensione nominale d'impiego [Ue]: 380...415 V AC 50/60 Hz, 500 V AC 50/60 Hz, 220...240 V AC 50/60 Hz, 440 V AC 50/60 Hz, <= 250 V corrente continua
• Tensione nominale di isolamento [Ui]: 690 V AC 50/60 Hz
• Resistenza ai picchi di tensione [Uimp]: 8 kV
• Limite di scatto magnetico: 8 x In +/- 20%
• Indicatore di posizione del contatto: Sì
• Segnalazioni locali: Indicazione accensione/spento, indicatore di scatto
• Supporto di montaggio: Profilo DIN simmetrico da 35 mm
• Passo di collegamento: 27 mm tra fasi
• Passi da 9 mm: 6
• Altezza: 103 mm
• Larghezza: 54 mm
• Profondità: 81 mm
• Peso del prodotto: 0,48 kg
• Durata meccanica: 20000 cicli
• Durata elettrica: 10000 cicli
• Preparato per lucchetto: Con lucchetto
• Descrizione delle opzioni di blocco: Lucchetto integrato
• Connessioni - morsetti: Morsetti a tunnel 1,5…50 mm² rigido, 1…35 mm² flessibile
• Lunghezza del cavo da sfilare per collegare i morsetti: 20 mm
• Coppia di serraggio: 3,5 N·m
• Protezione contro le perdite di corrente a terra: Blocco indipendente
• Grado di protezione IP: IP20 conforme a IEC 60529
• Grado di protezione IK: IK05 conforme a EN/IEC 62263
• Grado di inquinamento: 3 conforme a En> 50 A
• Categoria di sovratensione: IV
• Tropicalizzazione: 2 conforme a IEC 60068-1
• Umidità relativa: 95 % a 55 °C
• Temperatura ambiente di funzionamento: -30…70 °C
• Temperatura ambiente di stoccaggio: -40…70 °C
• Applicazione del dispositivo: Per corrente > 0,1 A
• Segmento di mercato: Edifici piccoli, Piccoli negozi
• Stato di offerta sostenibile: Prodotto Green Premium
• Conforme con REACh senza SVHC: Sì
• Direttiva RoHS UE: Conforme
• Senza metalli pesanti tossici: Sì
• Senza mercurio: Sì
• RAEE: Nel mercato dell'Unione Europea, il prodotto deve essere smaltito secondo un sistema specifico di raccolta dei rifiuti e mai gettato in un contenitore per rifiuti comuni
