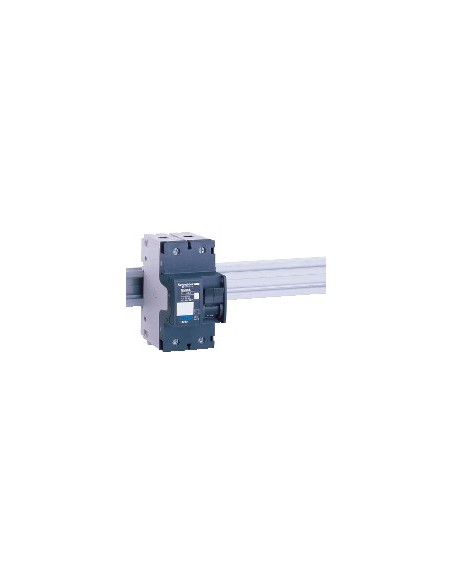

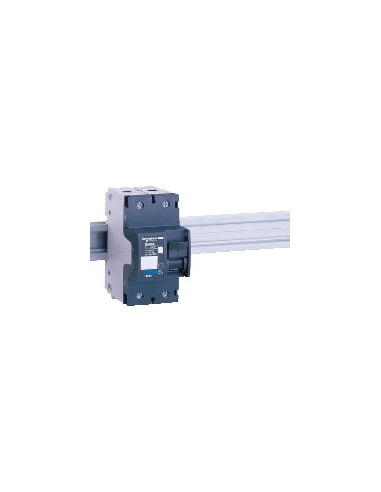

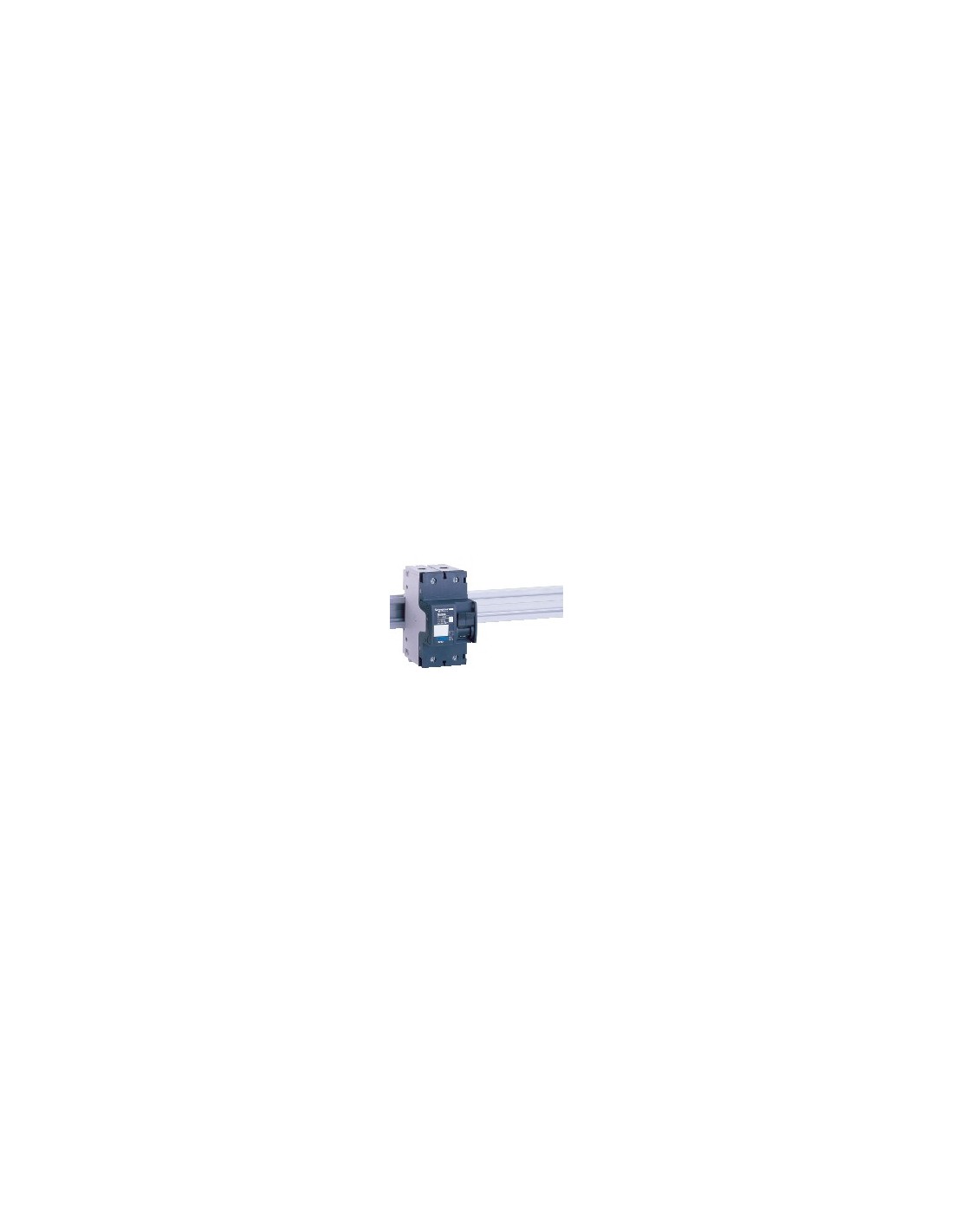

Interruptor automático en miniatura de la gama Acti9 NG125, diseñado para proteger circuitos eléctricos en instalaciones de edificios pequeños y pequeños comercios. Ofrece protección térmico-magnética con curva D, adecuada para cargas con altas corrientes de arranque. Su capacidad de corte Icu alcanza hasta 100 kA en 220...240 V AC, garantizando seguridad en caso de cortocircuitos.
Características técnicas
- Número de polos: 2P
- Número de polos protegidos: 2
- Posición de neutro: Izquierda
- Corriente nominal [In]: 20 A en 40 °C
- Tipo de red: Corriente continua AC
- Tecnología de unidad de disparo: Térmico-magnético
- Código de curva: D
- Código de poder de corte: L
- Capacidad de corte [Icu]: 100 kA en 220...240 V AC 50/60 Hz, 40 kA en 440 V AC 50/60 Hz, 50 kA en 380...415 V AC 50/60 Hz, 15 kA en 500 V AC 50/60 Hz, 36 kA en ≤ 250 V corriente continua
- Poder de corte en servicio [Ics]: 75 kA (75 % de Icu) en 220...240 V AC 50/60 Hz, 37,5 kA (75 % de Icu) en 380...415 V AC 50/60 Hz, 30 kA (75 % de Icu) en 440 V AC 50/60 Hz, 11,25 kA (75 % de Icu) en 500 V AC 50/60 Hz, 50 kA (100 % de Icu) en ≤ 250 V corriente continua
- Tensión nominal de empleo [Ue]: 220...240 V AC 50/60 Hz, 380...415 V AC 50/60 Hz, 440 V AC 50/60 Hz, 500 V AC 50/60 Hz, ≤ 250 V corriente continua
- Tensión nominal de aislamiento [Ui]: 690 V AC 50/60 Hz
- Resistencia a picos de tensión [Uimp]: 8 kV
- Límite de enlace magnético: 12 x In ± 20 %
- Categoría de empleo: Categoría A acorde a En > 50 A
- Poder de seccionamiento: Sí acorde a En > 50 A
- Frecuencia de red: 50/60 Hz
- Indicador de posición del contacto: Sí
- Señalizaciones en local: Indicador de disparo, Indicación de encendido/apagado
- Tipo de control: Prueba de disparo manual, Maneta
- Tipo de montaje: Ajustable en clip
- Soporte de montaje: Carril DIN simétrico de 35 mm
- Compatibilidad de bloque de distribución y embarrado tipo peine: Sí
- Pasos de 9 mm: 6
- Altura: 103 mm
- Anchura: 54 mm
- Profundidad: 81 mm
- Peso del producto: 0,48 kg
- Durabilidad mecánica: 20000 ciclos
- Durabilidad eléctrica: 10000 ciclos
- Preparado para candado: Con candado
- Descripción de las opciones de bloqueo: Candado integrado
- Conexiones - terminales: Terminales de tipo túnel 1,5…50 mm² rígido, 1…35 mm² flexible
- Longitud de cable pelado para conectar bornas: 20 mm
- Par de apriete: 3,5 N·m
- Protección contra fugas a tierra: Bloque independiente
- Código de compatibilidad: NG125
- Grado de protección IP: IP20
- Grado de protección IK: IK05 acorde a EN/IEC 62263
- Grado de contaminación: 3 acorde a En > 50 A
- Categoría de sobretensión: IV
- Tropicalización: 2 acorde a IEC 60068-1
- Humedad relativa: 95 % en 55 °C
- Altitud máxima de funcionamiento: 2000 m
- Temperatura ambiente de funcionamiento: -30…70 °C
- Temperatura ambiente de almacenamiento: -40…70 °C
- Normas: Icu
- Estado de oferta sostenible: Producto Green Premium
- Conforme con REACh sin SVHC: Sí
- Directiva RoHS UE: Conforme
- Sin metales pesados tóxicos: Sí
- Sin mercurio: Sí
- Información sobre exenciones de RoHS: Sí
- Normativa de RoHS China: Declaración proactiva de RoHS China (fuera del alcance legal de RoHS China)
- RAEE: En el mercado de la Unión Europea, el producto debe desecharse de acuerdo con un sistema de recolección de residuos específico y nunca terminar en un contenedor de basura
Este interruptor es adecuado para instalaciones eléctricas en entornos industriales ligeros y comerciales, ofreciendo fiabilidad en condiciones extremas de temperatura y humedad. Su diseño compacto y montaje en carril DIN facilita su integración en cuadros eléctricos.
