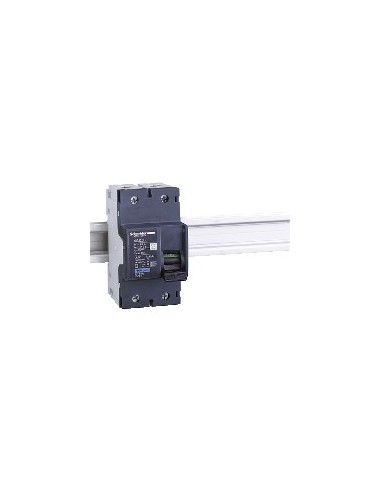

Interruptor automático Acti9 NG125H 2P 10 A curva C

Interruptor automático en miniatura de la gama Acti9 NG125H, diseñado para proteger circuitos eléctricos en instalaciones de edificios pequeños y pequeños comercios. Ofrece protección térmico-magnética con curva C y capacidad de corte de hasta 36 kA en 380–415 V AC, garantizando estabilidad ante sobrecargas o cortocircuitos.

Características técnicas

• Número de polos: 2P
• Número de polos protegidos: 2
• Corriente nominal [In]: 10 A en 40 °C
• Tipo de red: Corriente continua AC
• Tecnología de unidad de disparo: Térmico-magnético
• Código de curva: C
• Código de poder de corte: H
• Capacidad de corte [Icu]: 12 kA en 500 V AC, 30 kA en 440 V AC, 36 kA en 380–415 V AC, 70 kA en 220–240 V AC, 25 kA en ≤ 250 V corriente continua
• Poder de corte en servicio [Ics]: 52,5 kA (75 %) en 220–240 V AC, 27 kA (75 %) en 380–415 V AC, 22,5 kA (75 %) en 440 V AC, 9 kA (75 %) en 500 V AC, 25 kA (100 %) en ≤ 250 V corriente continua
• Tensión nominal de empleo [Ue]: 220–240 V AC, 380–415 V AC, 440 V AC, 500 V AC, ≤ 250 V corriente continua
• Tensión nominal de aislamiento [Ui]: 690 V AC
• Resistencia a picos de tensión [Uimp]: 8 kV
• Límite de enlace magnético: 8 x In ± 20%
• Frecuencia de red: 50/60 Hz
• Indicador de posición del contacto: Sí
• Señalizaciones en local: Indicador de disparo, Indicación de encendido/apagado
• Tipo de control: Maneta, prueba de disparo manual
• Tipo de montaje: Ajustable en clip
• Soporte de montaje: Carril DIN simétrico de 35 mm
• Compatibilidad de bloque de distribución y embarrado tipo peine: Sí
• Pasos de 9 mm: 6
• Altura: 103 mm
• Anchura: 54 mm
• Profundidad: 81 mm
• Peso: 0,48 kg
• Durabilidad mecánica: 20000 ciclos
• Durabilidad eléctrica: 10000 ciclos
• Preparado para candado: Con candado
• Opciones de bloqueo: Candado integrado
• Conexiones: Terminales de tipo túnel 1,5…50 mm² rígido, 1…35 mm² flexible
• Longitud de cable pelado: 20 mm
• Par de apriete: 3,5 N·m
• Protección contra fugas a tierra: Bloque independiente
• Código de compatibilidad: NG125
• Grado de protección IP: IP20
• Grado de protección IK: IK05
• Grado de contaminación: 3
• Categoría de sobretensión: IV
• Tropicalización: 2
• Humedad relativa: 95 % en 55 °C
• Temperatura ambiente de funcionamiento: -30…70 °C
• Temperatura ambiente de almacenamiento: -40…70 °C
• Normas: Icu
• Estado de oferta sostenible: Producto Green Premium
• Conforme con REACh sin SVHC: Sí
• Directiva RoHS UE: Conforme
• Sin metales pesados tóxicos: Sí
• Sin mercurio: Sí
• Exenciones de RoHS: Sí
• Normativa de RoHS China: Declaración proactiva
• RAEE: Desecho según sistema específico en UE
