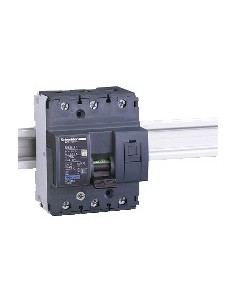

Interruptor automático Acti9 NG125N 3P 125 A curva C

Interruptor automático en miniatura Acti9 NG125N, trifásico (3P), diseñado para proteger circuitos eléctricos en entornos industriales y pequeños comercios. Con corriente nominal de 125 A a 40 °C y curva C, ofrece protección térmico-magnética para circuitos con corriente superior a 0,1 A. Su capacidad de corte Icu alcanza 25 kA en 380...415 V AC, garantizando estabilidad en condiciones de sobrecarga o cortocircuito.

Características técnicas

• Número de polos: 3P
• Número de polos protegidos: 3
• Corriente nominal [In]: 125 A en 40 °C
• Tipo de red: Corriente alterna (AC)
• Tecnología de unidad de disparo: Térmico-magnético
• Código de curva: C
• Capacidad de corte [Icu]: 25 kA (380...415 V AC)
• Poder de corte en servicio [Ics]: 18,75 kA (75 % de Icu) a 380...415 V AC
• Tensión nominal de empleo [Ue]: 220...240 V AC, 380...415 V AC, 440 V AC, 500 V AC
• Tensión nominal de aislamiento [Ui]: 690 V AC
• Resistencia a picos de tensión [Uimp]: 8 kV
• Límite de enlace magnético: 8 x pol
• Categoría de empleo: A (acorde a En > 50 A)
• Poder de seccionamiento: Sí
• Frecuencia de red: 50/60 Hz
• Indicador de posición del contacto: Sí
• Señalizaciones en local: Indicación de encendido/apagado, indicador de disparo
• Tipo de control: Prueba de disparo manual, maneta
• Tipo de montaje: Ajustable en clip
• Soporte de montaje: Carril DIN simétrico de 35 mm
• Pasos de 9 mm: 9
• Altura: 103 mm
• Anchura: 81 mm
• Profundidad: 81 mm
• Peso: 0,72 kg
• Durabilidad mecánica: 20 000 ciclos
• Durabilidad eléctrica: 5 000 ciclos
• Preparado para candado: Con candado
• Opciones de bloqueo: Candado integrado
• Conexiones: Terminales de tipo túnel (16…70 mm² rígido, 10…50 mm² flexible)
• Longitud de cable pelado: 20 mm
• Par de apriete: 6 N·m
• Protección contra fugas a tierra: Bloque independiente
• Grado de protección IP: IP20
• Grado de protección IK: IK05
• Grado de contaminación: 3
• Categoría de sobretensión: IV
• Tropicalización: 2
• Humedad relativa: 95 % en 55 °C
• Temperatura ambiente de funcionamiento: -30…70 °C
• Temperatura ambiente de almacenamiento: -40…70 °C
• Normas: Icu
• Estado de oferta sostenible: Producto Green Premium
• Conforme con REACh sin SVHC: Sí
• Directiva RoHS UE: Conforme
• Exenciones de RoHS: Sí
• Normativa RoHS China: Declaración proactiva
• RAEE: Debe reciclarse según sistema específico en la UE
