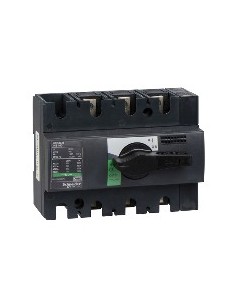

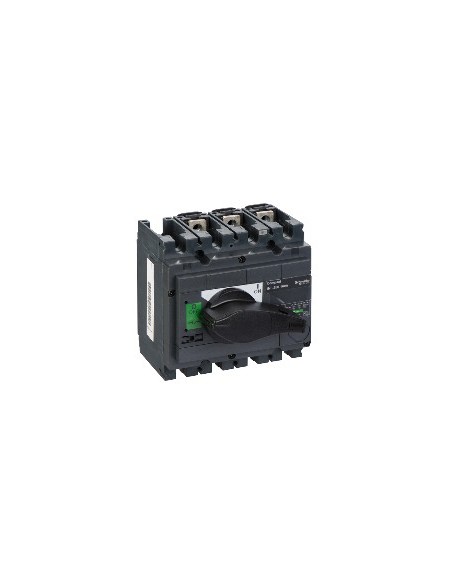

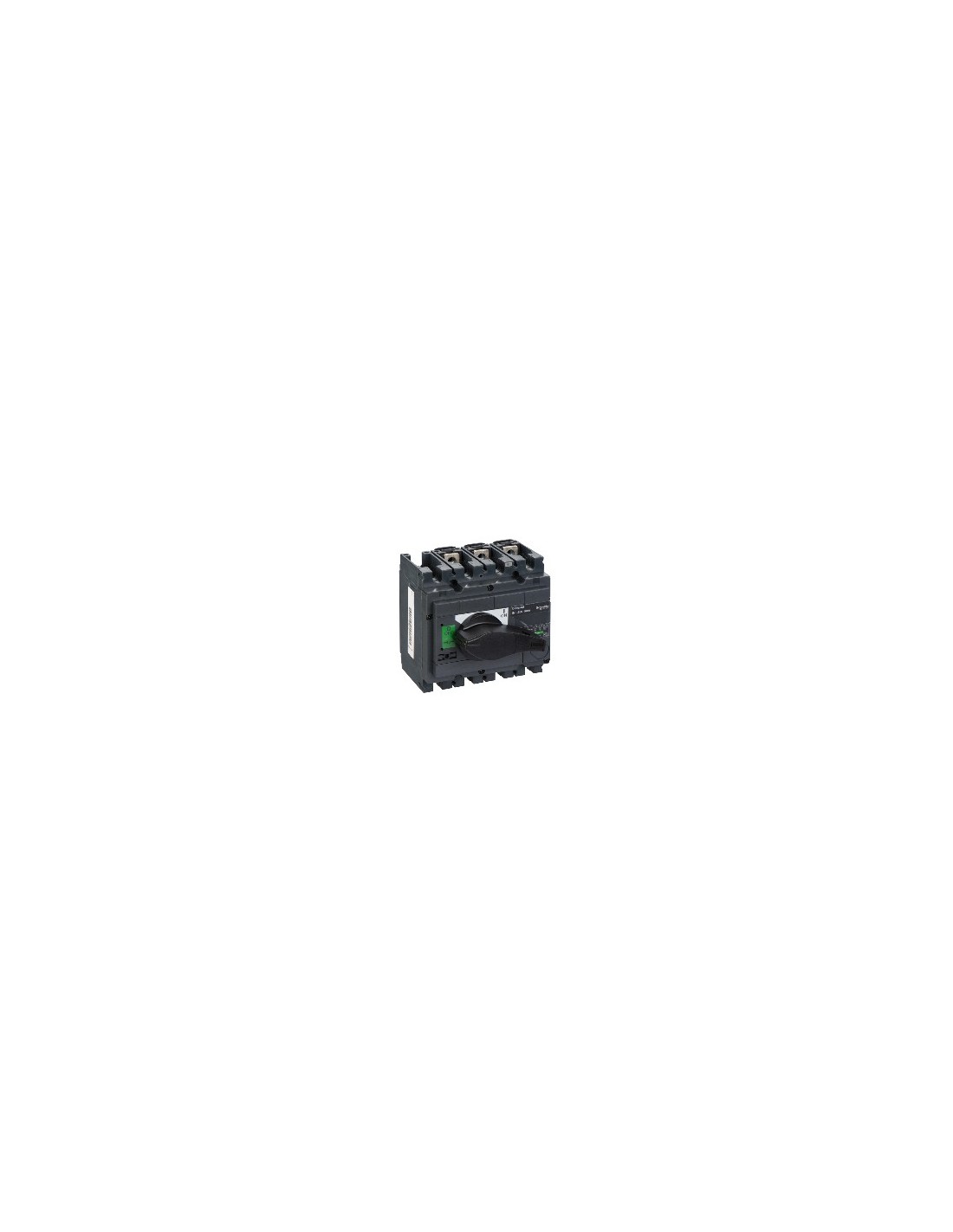

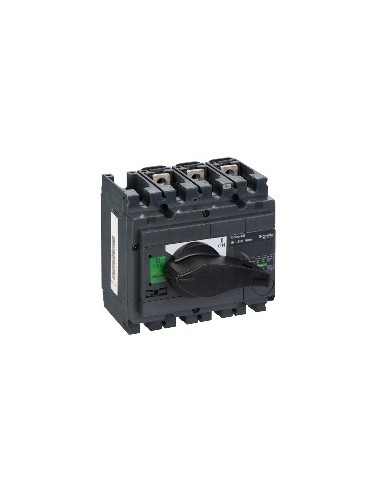

Interruptor de secção 3P 160 A ComPact

Interruptor de secção 3P da gama ComPact, modelo Interpact INS250, concebido para aplicações industriais com corrente alternada e contínua. É utilizado para desligar circuitos elétricos de forma segura, garantindo isolamento e controle de potência em instalações elétricas. Seu design compacto permite integração direta em quadros elétricos.

Características técnicas

• Número de polos: 3P
• Tipo de rede: Corrente contínua AC
• Frequência de rede: 50/60 Hz
• Corrente nominal de emprego: 160 A
• Voltagem nominal de isolamento: 750 V AC 50/60 Hz
• Voltagem nominal de utilização: 250 V corrente contínua, 690 V AC 50/60 Hz
• Capacidade nominal de curtocircuito: 30 kA apenas interruptor-seccionador 690 V AC 50/60 Hz
• Corrente térmica convencional: 160 A a 60 °C
• Potência de secção: Sim, sim.
• Indicador de posição do contacto: Sim, sim.
• Corte visível: Não, não.
• Grau de contaminação: 3
• Tipo de controlo: Comando rotativo
• Cor do comando: Negro
• Tipo de montagem: Fixa
• Suporte de montagem: Placa Carril
• Conexão superior: Frontal
• Conexão para baixo: Parte dianteira
• Potência máxima: AC-23, estado 1 110 kW em 500/525 V AC 50/60 Hz, 90 kW em 440 V AC 50/60 Hz, 90 kW em 660/690 V AC 50/60 Hz
• Durabilidade mecânica: 15000 ciclos
• Durabilidade elétrica: AC-22A e AC-23A, estado 1 1500 ciclos em 440 V, 500 V e 690 V AC 50/60 Hz; DC-22A e DC-23A, estado 1 1500 ciclos em 125 V corrente contínua 2 polos em série
• Fluxo temporário admissível: 1,8 kA (30 s), 2,2 kA (20 s), 4,9 kA (3 s), 8,5 kA (1 s)
• Passo de ligação: 35 mm
• Altura: 136 mm
• Largura: 140 mm
• Profundidade: 96 mm
• Peso do produto: 2 kg
• Grau de proteção IP: IP40 de acordo com Ativação / Desativação Ig
• Grau de proteção IK: IK07 corresponde a H
• Temperatura de ambiente de funcionamento: -25...70 °C
• Temperatura ambiente de armazenamento: -50...85 °C
• Normas: Em > 40 A Valores instantâneos e de demanda
• Certificações: CCC, KEMA-KEUR
• Estado de oferta sustentável: Produto Green Premium
• Diretiva RoHS da UE: Conforme
• Sem mercúrio: Sim, sim.
• Regulamento REACh: A referência não contém SVHC
• RAEE: No mercado da União Europeia, o produto deve ser descartado de acordo com um sistema específico de recolha de resíduos
