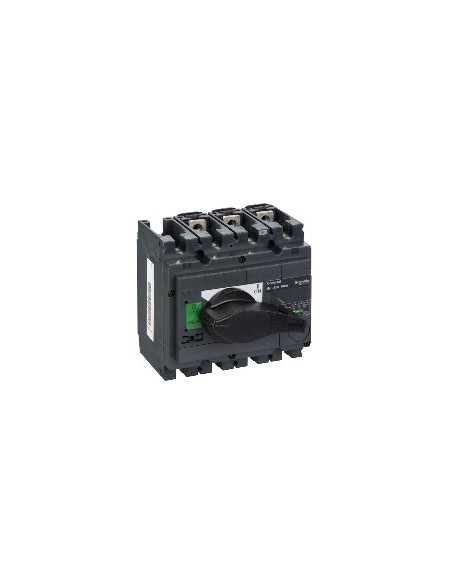

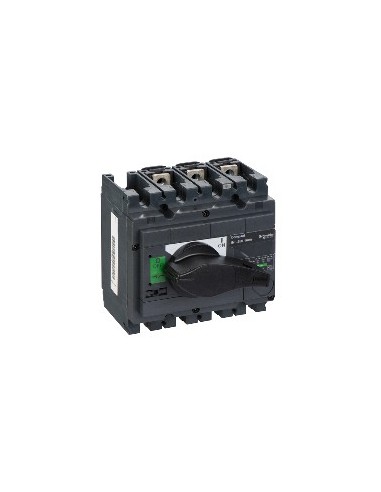

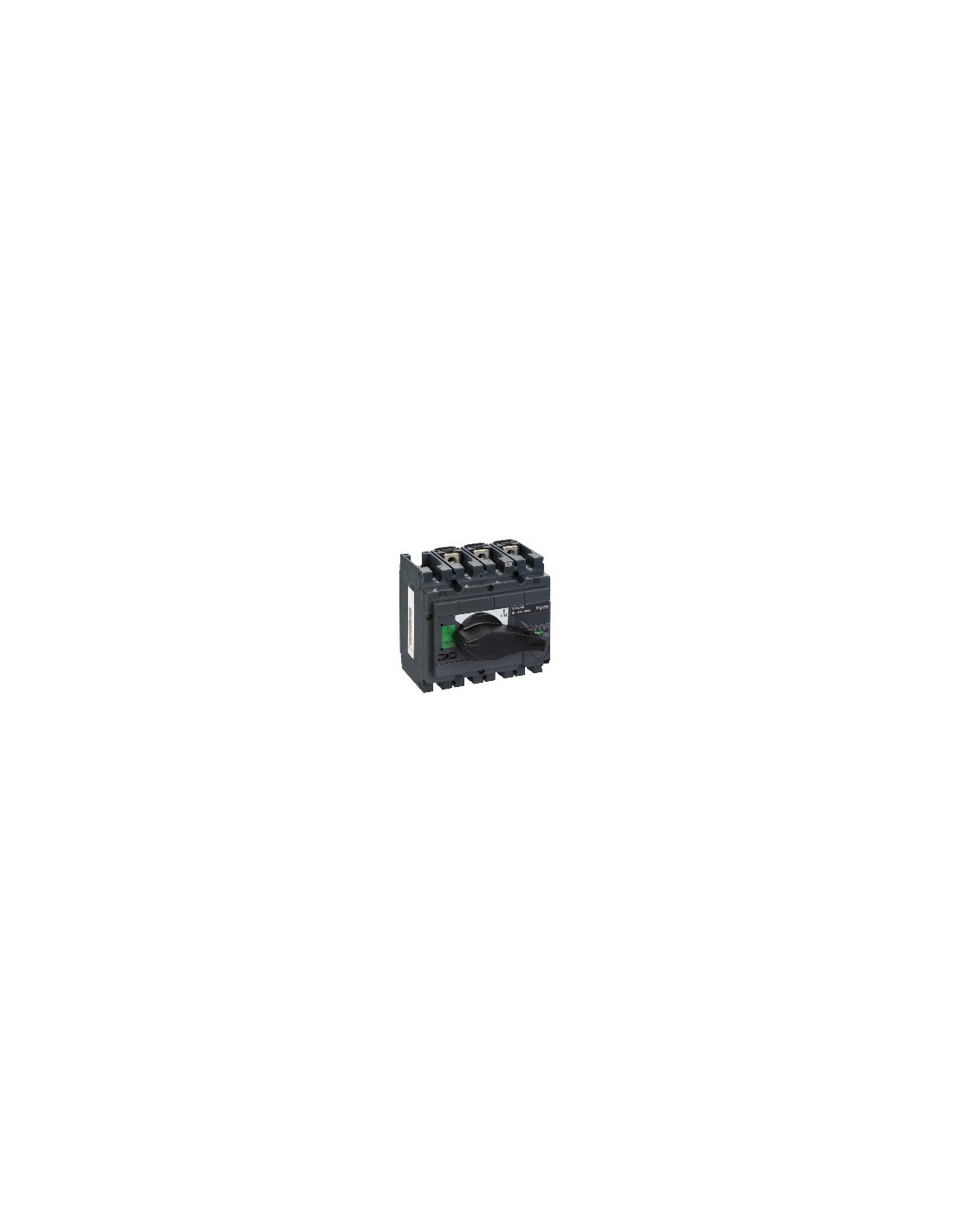

Interruttore selettore 3P 160 A ComPact

Interruttore sezionatore 3P della gamma ComPact, modello Interpact INS250, progettato per applicazioni industriali con corrente alternata e continua. Viene utilizzato per spegnere i circuiti elettrici in modo sicuro, garantendo l'isolamento e il controllo della potenza negli impianti elettrici. Il suo design compatto consente l'integrazione diretta in quadri elettrici.

Caratteristiche tecniche

• Numero di poli: 3P
• Tipo di rete: Corrente continua AC
• Frequenza di rete: 50/60 Hz
• Corrente nominale di impiego: 160 A
• Tensione nominale di isolamento: 750 V AC 50/60 Hz
• Tensione nominale d'uso: 250 V corrente continua, 690 V AC 50/60 Hz
• Capacità nominale di corto circuito: 30 kA singolo interruttore-sezionatore 690 V AC 50/60 Hz
• Corrente termica convenzionale: 160 A a 60 °C
• Potere di sezionamento: Si'.
• Indicatore di posizione del contatto: Si'.
• Taglio visibile: No.
• Grado di contaminazione: 3
• Tipo di controllo: Comando rotativo
• Colore della maniglia: Nero
• Tipo di montaggio: Fisso
• Supporto di montaggio: Piastra Rail
• Connessione superiore: Frontale
• Connessione verso il basso: Parte anteriore
• Potenza massima: AC-23, stato 1 110 kW in 500/525 V AC 50/60 Hz, 90 kW in 440 V AC 50/60 Hz, 90 kW in 660/690 V AC 50/60 Hz
• Durata meccanica: 15000 cicli
• Durabilità elettrica: AC-22A e AC-23A, stato 1 1500 cicli in 440 V, 500 V e 690 V AC 50/60 Hz; DC-22A e DC-23A, stato 1 1500 cicli in 125 V corrente continua 2 poli in serie
• Corrente temporanea ammissibile: 1,8 kA (30 s), 2,2 kA (20 s), 4,9 kA (3 s), 8,5 kA (1 s)
• Passo di connessione: 35 mm
• Altezza: 136 mm
• Larghezza: 140 mm
• Profondità: 96 mm
• Peso del prodotto: 2 kg
• Grado di protezione IP: IP40 secondo Abilitare / disabilitare Ig
• Grado di protezione IK: IK07 secondo H
• Temperatura ambiente di funzionamento: -25...70 °C
• Temperatura ambiente di stoccaggio: -50...85 °C
• Norme: In> 40 A Valori istantanei e di domanda
• Certificati: CCC, KEMA-KEUR
• Stato di offerta sostenibile: Prodotto Green Premium
• Direttiva RoHS UE: Conforme
• non contenenti mercurio: Si'.
• Regolamento REACh: Il riferimento non contiene SHCV
• RAEE: Sul mercato dell'Unione europea il prodotto deve essere smaltito secondo un sistema specifico di raccolta dei rifiuti
