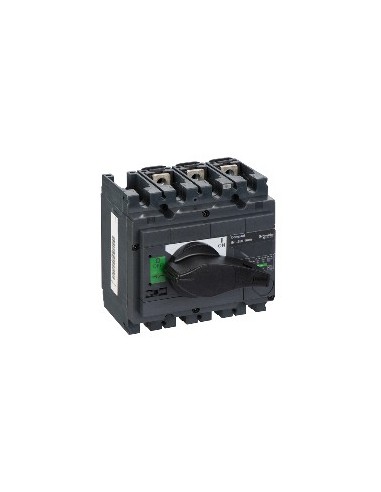

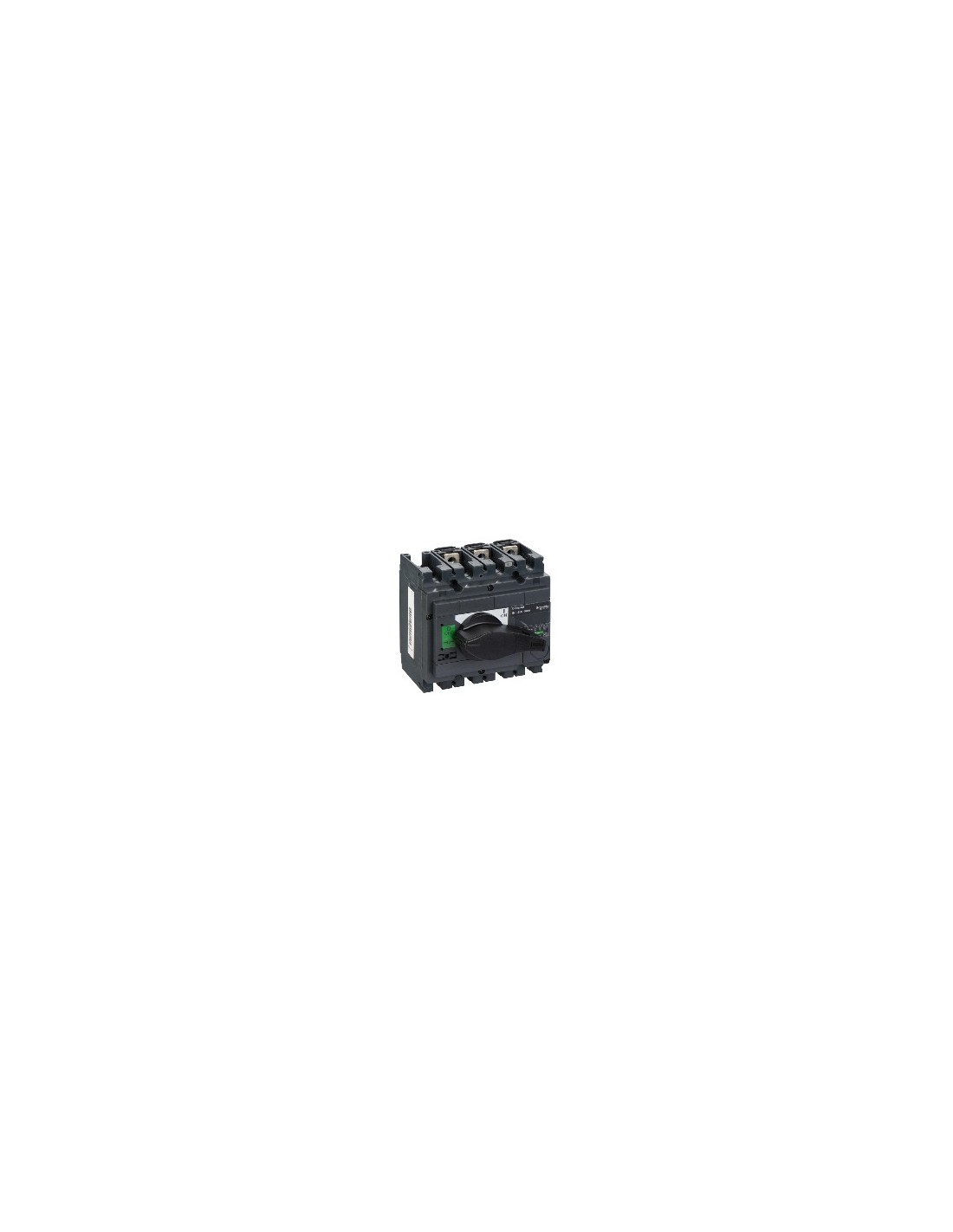

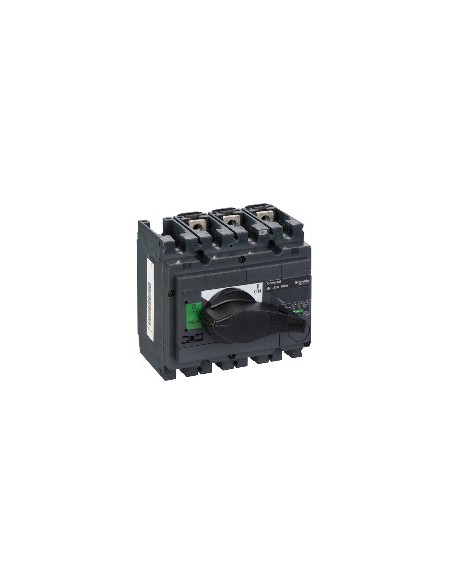

Sectionneur 3P 160 A ComPact

Sectionneur 3P de la gamme ComPact, modèle Interpact INS250, conçu pour des applications industrielles en courant alternatif et continu. Utilisé pour déconnecter des circuits électriques de manière sécurisée, assurant une isolation et un contrôle de puissance dans les installations électriques. Son design compact permet une intégration directe dans les armoires électriques.

Caractéristiques techniques

• Nombre de pôles : 3P
• Type de réseau : Courant continu CC
• Fréquence du réseau : 50/60 Hz
• Courant nominal d'utilisation : 160 A
• Tension nominale d'isolation : 750 V AC 50/60 Hz
• Tension nominale d'utilisation : 250 V CC, 690 V AC 50/60 Hz
• Capacité nominale de coupure de court-circuit : 30 kA seul sectionneur 690 V AC 50/60 Hz
• Courant thermique conventionnel : 160 A à 60 °C
• Pouvoir de sectionnement : Oui
• Indicateur de position du contact : Oui
• Coupure visible : Non
• Degré de contamination : 3
• Type de commande : Commande rotative
• Couleur de la manette : Noir
• Type de montage : Fixe
• Support de montage : Rail
• Connexion supérieure : Frontale
• Connexion inférieure : Face avant
• Puissance maximale : AC-23, état 1 110 kW à 500/525 V AC 50/60 Hz, 90 kW à 440 V AC 50/60 Hz, 90 kW à 660/690 V AC 50/60 Hz
• Durabilité mécanique : 15 000 cycles
• Durabilité électrique : AC-22A et AC-23A, état 1 1 500 cycles à 440 V, 500 V et 690 V AC 50/60 Hz ; DC-22A et DC-23A, état 1 1 500 cycles à 125 V CC en 2 pôles en série
• Courant admissible temporairement : 1,8 kA (30 s), 2,2 kA (20 s), 4,9 kA (3 s), 8,5 kA (1 s)
• Pas de connexion : 35 mm
• Hauteur : 136 mm
• Largeur : 140 mm
• Profondeur : 96 mm
• Poids du produit : 2 kg
• Degré de protection IP : IP40 conforme à
• Degré de protection IK : IK07 conforme à H
• Température ambiante de fonctionnement : -25…70 °C
• Température ambiante de stockage : -50…85 °C
• Normes : En> 40 A Valeurs instantanées et de demande
• Certifications : CCC, KEMA-KEUR
• État de l'offre durable : Produit Green Premium
• Directive RoHS UE : Conforme
• Sans mercure : Oui
• Règlement REACh : La référence ne contient pas de SVHC
• RAEE : Sur le marché de l'Union européenne, le produit doit être éliminé selon un système spécifique de collecte des déchets
