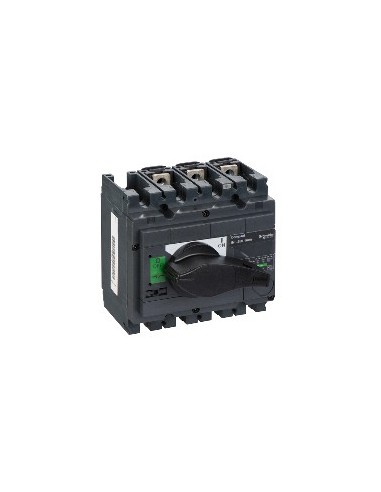

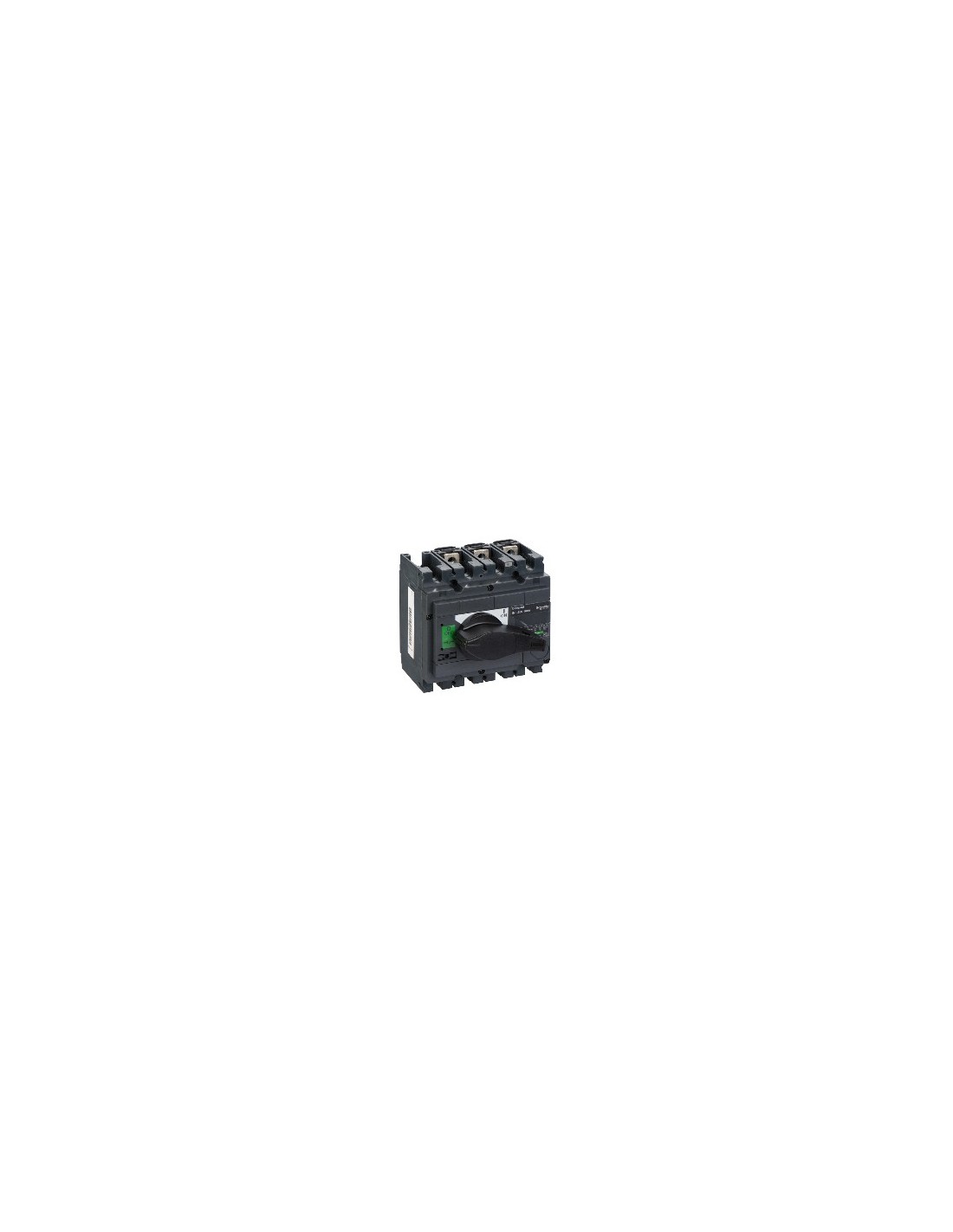

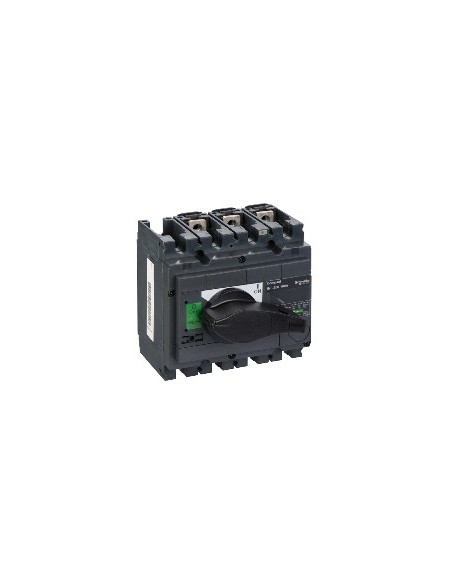

3P-Server der ComPact-Serie, Interpact INS250, entwickelt für industrielle Anwendungen mit Wechselstrom und Gleichstrom. Es wird verwendet, um elektrische Stromkreise sicher zu trennen, indem Isolierung und Leistungssteuerung in elektrischen Anlagen gewährleistet werden. Das kompakte Design ermöglicht eine direkte Integration in elektrische Bilder.
Technische Merkmale
- Anzahl der Pole: 3P
- Art des Netzes: Dauerstrom AC
- Netzfrequenz: 50/60 Hz
- Nennarbeitsstrom: 160 A
- Nennspannung der Isolierung: 750 V AC 50/60 Hz
- Nennspannung: 250 V Gleichstrom, 690 V AC 50/60 Hz
- Nenn Kurzschlussleistung: 30 kA nur Schalterschalter 690 V AC 50/60 Hz
- Konventioneller Wärmestrom: 160 A bei 60 °C
- Abscheidungskraft: Ja.
- Kontaktpositionsanzeige: Ja.
- Sichtbare Schnitte: Nein.
- Grad der Kontamination: 3
- Art der Kontrolle: Drehbefehl
- Grifffarbe: Schwarz
- Art der Montage: Fest
- Montagehalter: Placa Carril
- Obere Verbindung: Grenze
- Verbindung nach unten: Vorderteil
- Maximale Leistung: AC-23, Zustand 1 110 kW bei 500/525 V AC 50/60 Hz, 90 kW bei 440 V AC 50/60 Hz, 90 kW bei 660/690 V AC 50/60 Hz
- Mechanische Haltbarkeit: 15000 Zyklen
- Elektrische Haltbarkeit: AC-22A und AC-23A, Status 1 1500 Zyklen in 440 V, 500 V und 690 V AC 50/60 Hz; DC-22A und DC-23A, Status 1 1500 Zyklen in 125 V Gleichstrom 2 Pole in Serie
- Zulässiger Zeitstrom: 1,8 kA (30 s), 2,2 kA (20 s), 4,9 kA (3 s), 8,5 kA (1 s)
- Verbindungsschritt: 35 mm
- Höhe: 136 mm
- Breite: 140 mm
- Tiefe: 96 mm
- Produktgewicht: 2 kg
- IP-Schutzgrad: IP40 entsprechend Ig aktivieren / deaktivieren
- IK-Schutzgrad: IK07 entsprechend H
- Betriebsumgebungstemperatur: -25...70 °C
- Lagerumgebungstemperatur: -50...85 °C
- Normen: In> 40 A Sofort- und Nachfragewerte
- Bescheinigungen: CCC, KEMA-KEUR
- Zustand des nachhaltigen Angebots: Green Premium Produkt
- EU-RoHS-Richtlinie: Gemäß
- ohne Quecksilber: Ja.
- REACh-Verordnung: Die Referenz enthält kein HCV-System
- EEAG: Auf dem Markt der Europäischen Union muss das Produkt nach einem spezifischen Abfallsammelsystem entsorgt werden.
