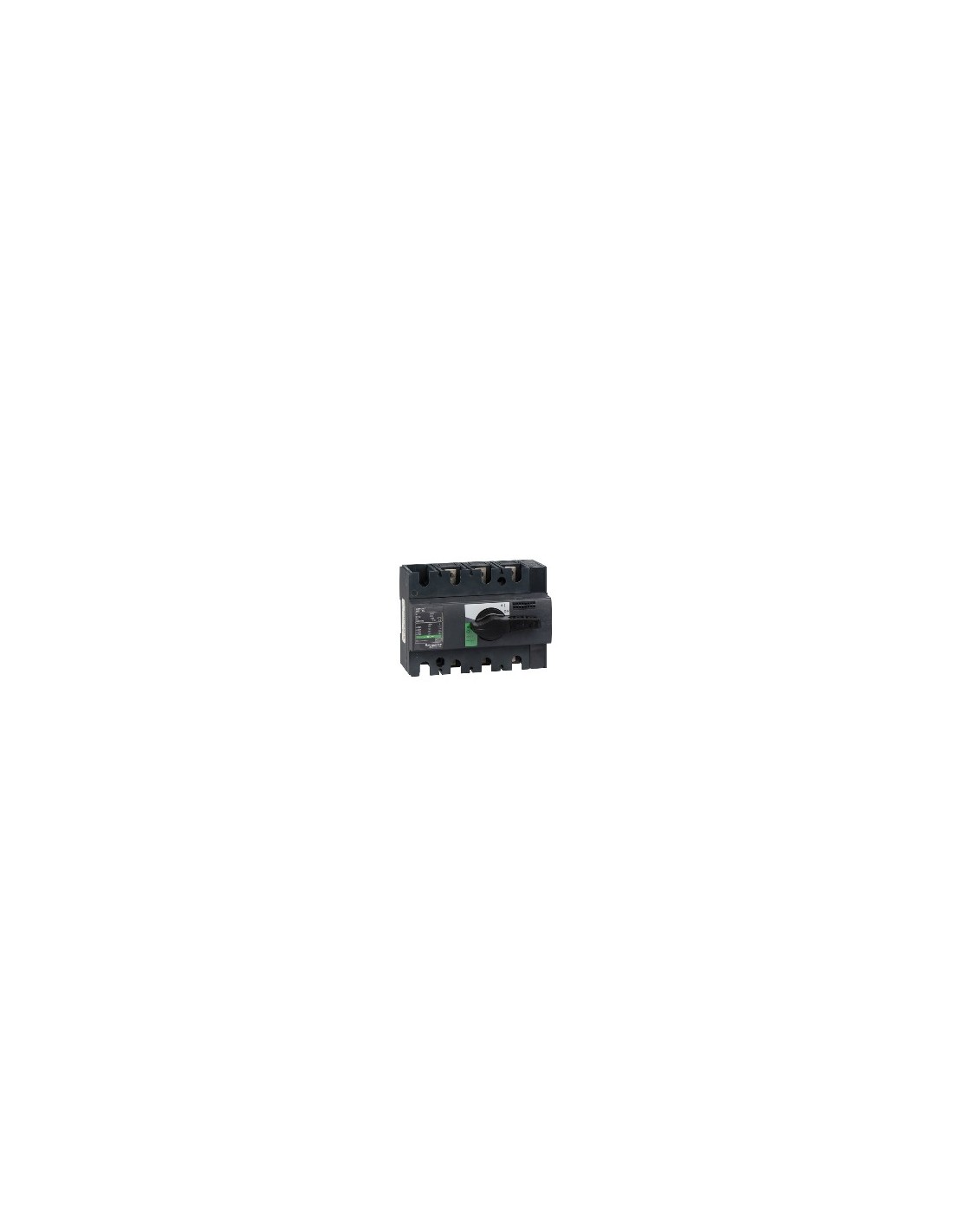

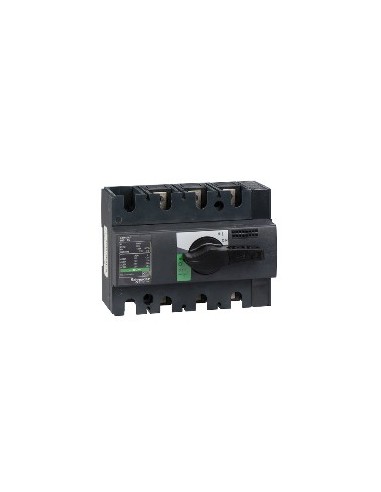

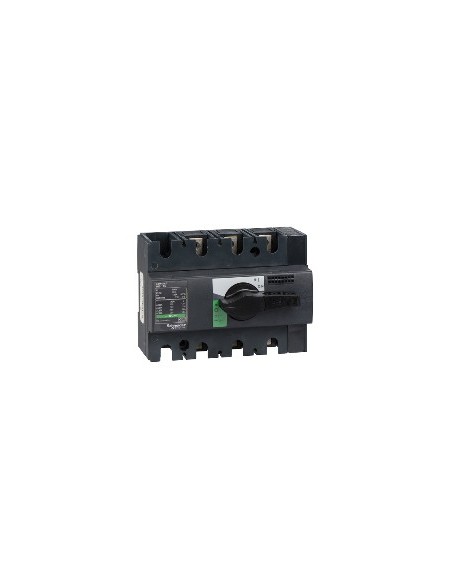

Sectionneur 3P Interpact INS125

Sectionneur 3P de la gamme ComPact, conçu pour la coupure sécurisée de circuits électriques dans des installations industrielles et commerciales. Sa construction fixe et son montage sur rail DIN permettent une intégration directe dans des armoires électriques. Il dispose d'un commandement rotatif et d'une manette noire, avec indicateur de position du contact pour vérifier visuellement l'état de fonctionnement.

Caractéristiques techniques

• Nombre de pôles : 3P
• Type de réseau : AC Courant continu
• Fréquence du réseau : 50/60 Hz
• Courant nominal d'utilisation : AC-22A, état 1 125 A AC 50/60 Hz 220/240 V, 380/415 V, 440/480 V, 500 V, 660/690 V ; AC-23A, état 1 125 A AC 50/60 Hz 220/240 V, 380/415 V, 440/480 V, 500 V, 660/690 V ; DC-22A, état 1 125 A courant continu 125 V 2 pôles en série ; DC-23A, état 1 125 A courant continu 125 V 2 pôles en série
• Tension nominale d'isolation : 750 V AC 50/60 Hz
• Résistance aux surtensions : 8 kV
• Courant thermique conventionnel : 125 A à 60 °C
• Capacité nominale de court-circuit : 154 kA avec disjoncteur amont 690 V AC en 50/60 Hz ; 20 kA sectionneur seul 690 V AC en 50/60 Hz
• Tension nominale d'utilisation : 125 V courant continu, 690 V AC 50/60 Hz
• Pouvoir de sectionnement : Oui
• Indicateur de position du contact : Oui
• Coupe visible : Non
• Classe de contamination : 3
• Type de commande : Commandement rotatif
• Couleur de la manette : Noir
• Type de montage : Fixe
• Support de montage : Rail DIN Plaque
• Connexion supérieure : Frontale
• Connexion vers le bas : Face avant
• Puissance maximale : AC-23, état 1 55 kW à 440 V AC 50/60 Hz, 37 kW à 220/240 V AC 50/60 Hz, 55 kW à 380/415 V AC 50/60 Hz, 75 kW à 500/525 V AC 50/60 Hz, 75 kW à 660/690 V AC 50/60 Hz
• Service nominal : Continu
• Classe de service intermittent : Classe 120 - 60 %
• Dimensions du coffret pour : 260 mm x 160 mm x 55 mm
• Courant admissible temporairement : 0,01 kA durabilité électrique 30 s, 1,23 kA durabilité électrique 20 s, 3,175 kA durabilité électrique 3 s, 5,5 kA durabilité électrique 1 s
• Durabilité mécanique : 15 000 cycles
• Durabilité électrique : AC-22A, état 1 1500 cycles à 220/240 V, 380/415 V, 440 V, 500 V, 690 V AC ; AC-23A, état 1 1500 cycles à 220/240 V, 380/415 V, 440 V, 500 V, 690 V AC ; DC-22A, état 1 1500 cycles 250 V courant continu 2 pôles en série ; DC-23A, état 1 1500 cycles 250 V courant continu 2 pôles en série
• Pas de connexion : 30 mm
• Hauteur : 100 mm
• Largeur : 135 mm
• Profondeur : 62,5 mm
• Poids du produit : 0,8 kg
• Code de compatibilité : INS125
• Normes : En> 40 A Valeurs instantanées et de demande
• Certifications produit : CCC KEMA-KEUR
• Grade de protection IP : IP40 conforme à Activer / Désactiver Ig
• Grade de protection IK : IK07 conforme à H
• Température ambiante de fonctionnement : -25…70 °C
• Température ambiante de stockage : -50…85 °C
• État de l'offre durable : Produit Green Premium
• Conforme à REACh sans SVHC : Oui
• Directive RoHS UE : Conforme
• Sans métaux lourds toxiques : Oui
• Sans mercure : Oui
• Information sur les exemptions RoHS : Oui
• Réglementation RoHS Chine : X
• RAEE : Sur le marché de l'Union européenne, le produit doit être éliminé selon un système spécifique de collecte des déchets et jamais jeté dans une poubelle.
