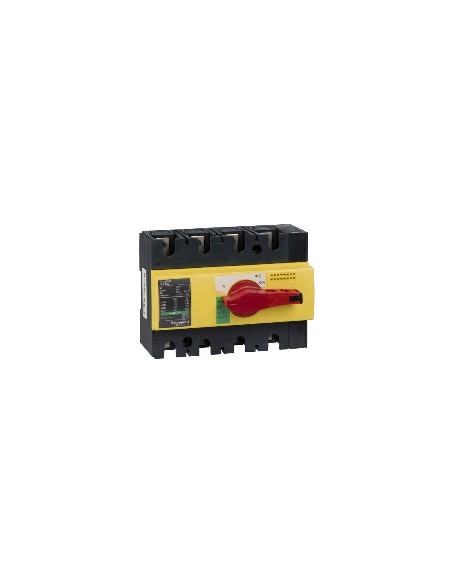

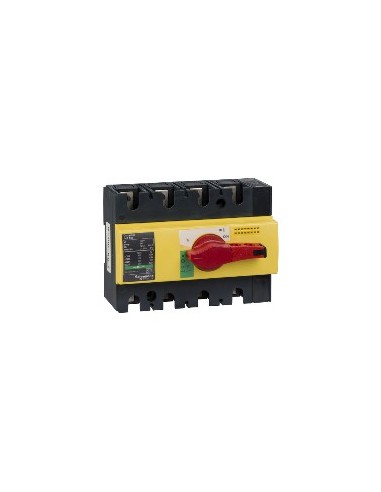

Sectionneur 4P rouge 125 A

Sectionneur 4P de la gamme ComPact, conçu pour des applications industrielles dans des circuits de courant alternatif et continu. Indiqué pour les installations fixes dans des armoires électriques avec montage sur rail DIN. Fonctionnement continu, permettant la coupure sécurisée de circuits sous charge. Disponible en rouge avec manette rotative, offre une opération fiable dans des conditions de pollution de niveau 3.

Caractéristiques techniques

• Nombre de pôles : 4P
• Type de réseau : Courant continu AC
• Fréquence du réseau : 50/60 Hz
• Courant nominal d'utilisation (Ie) : 125 A en AC-22A et AC-23A, jusqu'à 690 V AC
• Tension nominale d'isolement (Ui) : 750 V AC 50/60 Hz
• Résistance aux surtensions (Uimp) : 8 kV
• Courant thermique conventionnel (Ith) : 125 A à 60 °C
• Capacité nominale de coupure de court-circuit (icm) : 154 kA avec disjoncteur amont, 20 kA uniquement sectionneur
• Tension nominale d'utilisation (Ue) : 250 V courant continu, 690 V AC 50/60 Hz
• Pouvoir de sectionnement : Oui
• Indicateur de position du contact : Oui
• Coupure visible : Non
• Niveau de pollution : 3
• Type de commande : Commande rotative
• Couleur de la manette : Rouge
• Type de montage : Fixe
• Support de montage : Rail DIN
• Connexion supérieure : Frontale
• Connexion inférieure : Face avant
• Puissance maximale : Jusqu'à 75 kW à 660/690 V AC
• Classe de service intermittent : Classe 120 - 60 %
• Dimensions de l'armoire : 260 mm x 160 mm x 55 mm
• Courant admissible temporairement (Icw) : 5,5 kA durabilité électrique 1 s
• Durabilité mécanique : 15000 cycles
• Durabilité électrique : 1500 cycles en AC-22A et AC-23A jusqu'à 690 V AC
• Pas de connexion : 30 mm
• Hauteur : 100 mm
• Largeur : 135 mm
• Profondeur : 62,5 mm
• Poids du produit : 0,9 kg
• Code de compatibilité : INS125
• Normes : Valeurs instantanées et de demande En > 40 A
• Certifications : CCC, KEMA-KEUR
• Degré de protection IP : IP40 conforme à
• Degré de protection IK : IK07 conforme à H
• Température ambiante de fonctionnement : -25…70 °C
• Température ambiante de stockage : -50…85 °C
• État de disponibilité durable : Produit Green Premium
• Conforme à REACh sans SVHC : Oui
• Directive RoHS UE : Conforme
• Sans métaux lourds toxiques : Oui
• Sans mercure : Oui
• Informations sur les exemptions RoHS : Oui
• RAEE : Sur le marché de l'Union européenne, le produit doit être éliminé conformément à un système spécifique de collecte des déchets
