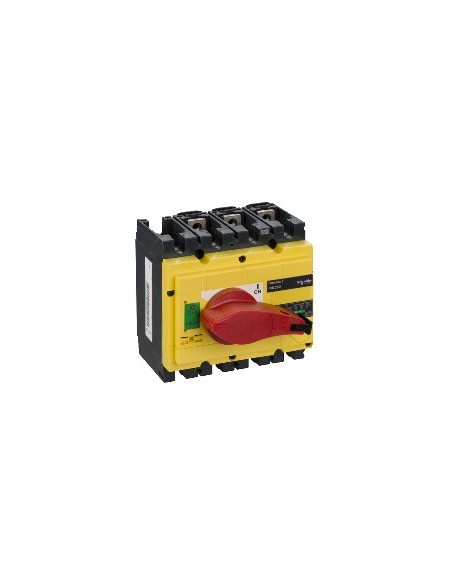

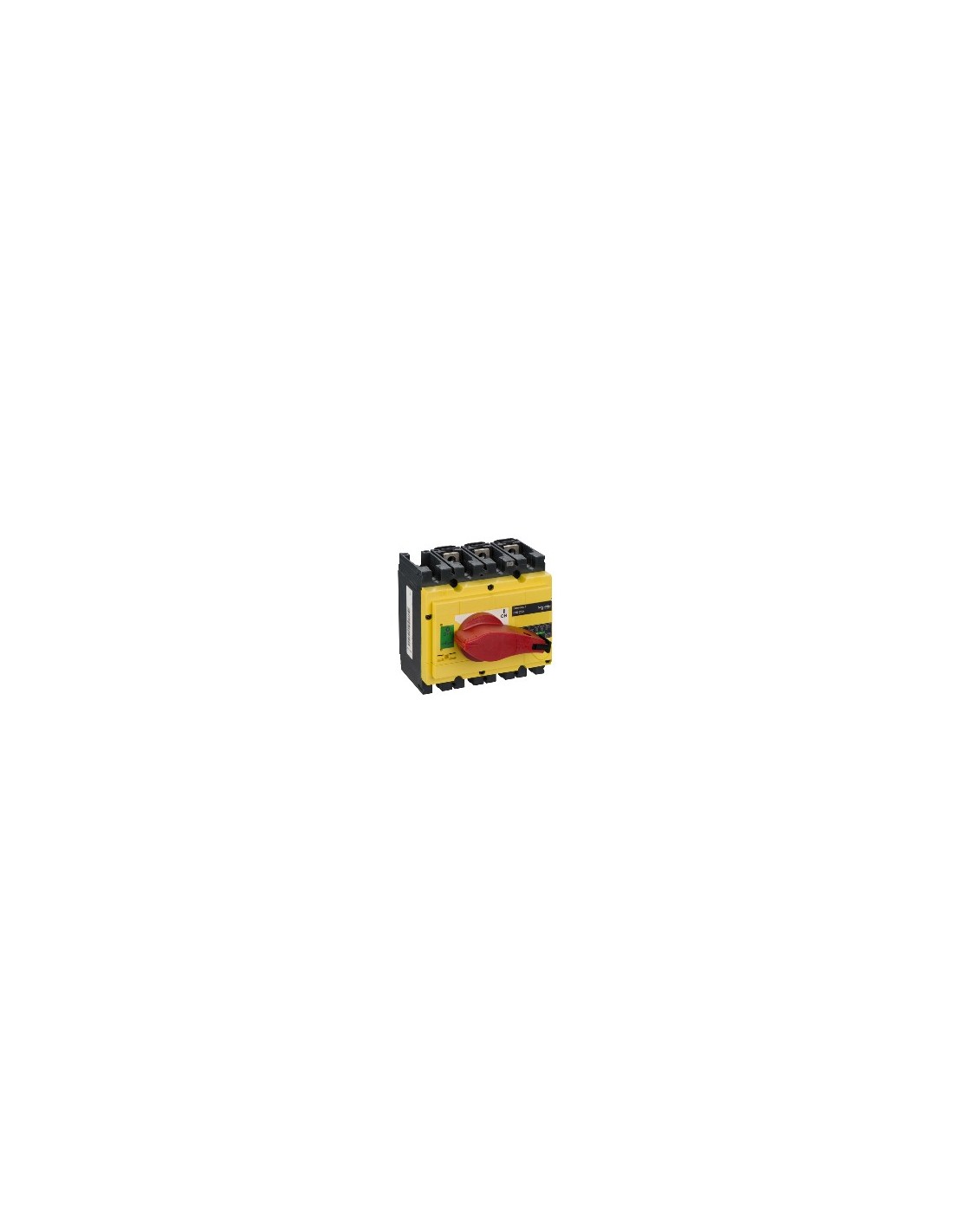

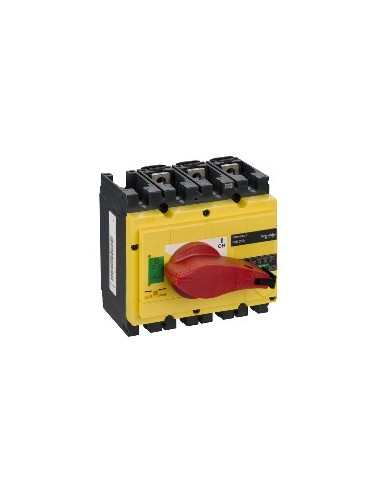

Sectionneur compacte INS250 3P 250A

Sectionneur compacte 3 pôles, conçu pour la déconnexion sécurisée de circuits électriques dans des installations industrielles et commerciales. Son commandement rotatif rouge avec face jaune permet une identification visuelle claire de l'état de fonctionnement. Il est adapté à une utilisation sur réseaux AC et courant continu, avec un courant nominal d'utilisation de 250 A et une tension nominale d'isolement de 750 V AC.

Caractéristiques techniques

• Nombre de pôles : 3P
• Type de réseau : AC Courant continu
• Courant nominal d'utilisation (Ie) : 250 A en AC-22A et AC-23A pour des tensions jusqu'à 690 V AC
• Tension nominale d'isolement (Ui) : 750 V AC 50/60 Hz
• Courant thermique conventionnel (Ith) : 250 A à 60 °C
• Capacité nominale de court-circuit (icm) : 30 kA seul sectionneur, 690 V AC 50/60 Hz
• Tension nominale d'utilisation (Ue) : 250 V courant continu, 690 V AC 50/60 Hz
• Pouvoir de sectionnement : Oui
• Indicateur de position du contact : Oui
• Coupe visible : Non
• Degré de contamination : 3
• Type de commande : Commande rotative rouge et jaune
• Couleur de la manette : Rouge
• Type de montage : Fixe
• Support de montage : Rail
• Connexion supérieure : Frontale
• Connexion inférieure : Partie avant
• Puissance maximale : Jusqu'à 210 kW à 660/690 V AC 50/60 Hz (AC-23A, état 1)
• Durabilité mécanique : 15 000 cycles
• Durabilité électrique : 1 500 cycles pour AC-22A et AC-23A, 1 500 cycles pour DC-22A et DC-23A (125 V CC)
• Courant admissible temporairement (Icw) : 1,8 kA (30 s), 2,2 kA (20 s), 4,9 kA (3 s), 8,5 kA (1 s)
• Pas de connexion : 35 mm
• Hauteur : 136 mm
• Largeur : 140 mm
• Profondeur : 96 mm
• Poids : 2 kg
• Protection IP : IP40
• Protection IK : IK07
• Température ambiante de fonctionnement : -25…70 °C
• Température ambiante de stockage : -50…85 °C
• Certifications : KEMA-KEUR, CCC
• Normes : En> 40 A Valeurs instantanées et de demande
• Directive RoHS UE : Conforme
• Sans mercure : Oui
• État de l'offre durable : Produit Green Premium
