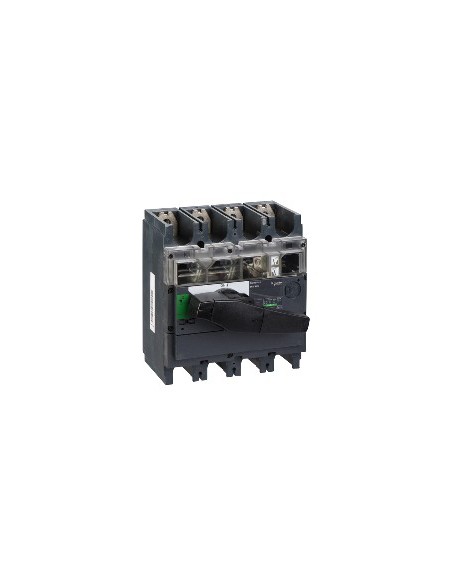

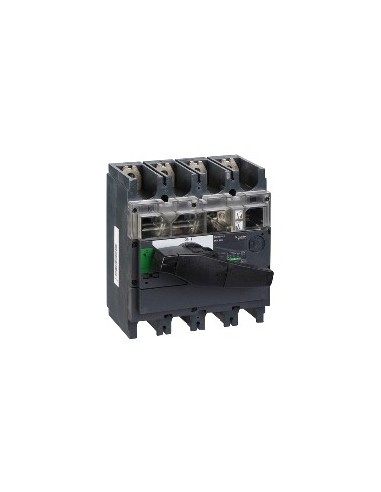

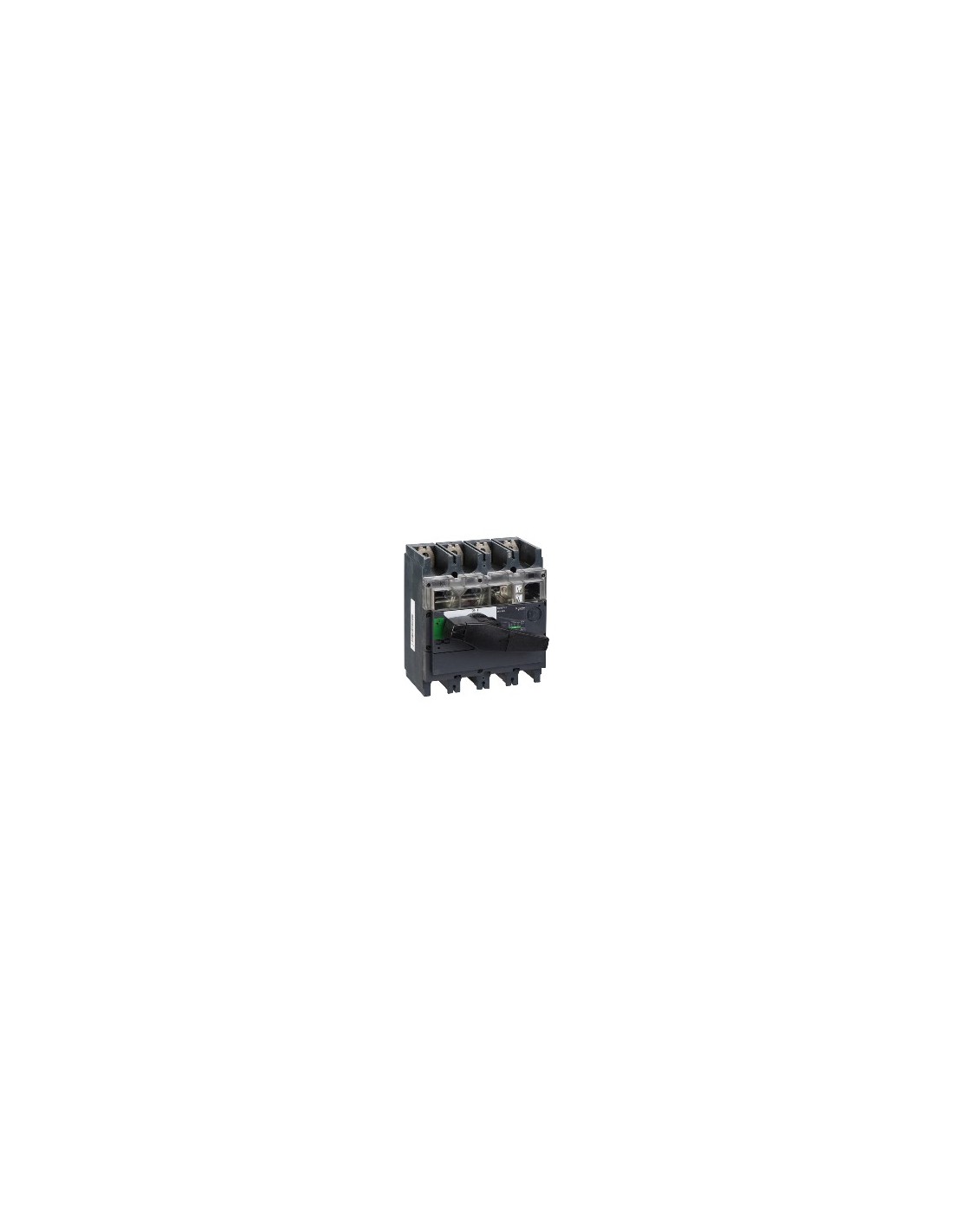

Sectionneur compact INV400 4 pôles 400 A noir

Sectionneur compact 4 pôles, conçu pour des applications industrielles en courant alternatif et continu. Offre une coupure visible et un contrôle par manette rotative noire, garantissant une opération sûre et contrôlable. Indiqué pour des réseaux jusqu'à 690 V CA et 250 V CC, avec un courant nominal d'utilisation de 400 A dans plusieurs configurations.

Caractéristiques techniques

• Nombre de pôles : 4P
• Type de réseau : Courant alternatif CA / Courant continu CC
• Color de la manette : Noir
• Courant nominal d'utilisation (Ie) : 400 A en AC-21A, AC-22A, AC-23A et DC-21A, DC-22A, DC-23A
• Tension nominale d'isolation (Ui) : 750 V CA 50/60 Hz
• Résistance aux surtensions (Uimp) : 8 kV
• Courant thermique conventionnel (Ith) : 400 A à 60 °C
• Capacité nominale de court-circuit (icm) : 330 kA avec disjoncteur amont ; 50 kA uniquement sectionneur
• Tension nominale d'utilisation (Ue) : 690 V CA 50/60 Hz, 250 V CC
• Pouvoir de sectionnement : Oui
• Indicateur de position du contact : Oui
• Coupure visible : Oui
• Grade de contamination : 3
• Type de commande : Manette rotative
• Type de montage : Fixe
• Support de montage : Plaque rail
• Connexion supérieure : Frontale
• Connexion inférieure : Partie avant
• Puissance maximale : Jusqu'à 400 kW à 660/690 V CA
• Service nominal : Continu
• Courant temporaire admissible (Icw) : 11,5 kA (3 s), 20 kA (1 s), 4 kA (30 s), 4,9 kA (20 s)
• Durabilité mécanique : 10 000 cycles
• Durabilité électrique : 1 000 cycles en AC-21A, AC-22A, AC-23A, DC-21A, DC-22A, DC-23A
• Pas de connexion : 45 mm
• Hauteur : 205 mm
• Largeur : 185 mm
• Profondeur : 130 mm
• Poids : 4,9 kg
• Code de compatibilité : INV400
• Normes : Valeurs instantanées et de demande En > 40 A
• Certifications : KEMA-KEUR, CCC
• Grade de protection IP : IP40
• Grade de protection IK : IK07
• Température ambiante de fonctionnement : -25…70 °C
• Température ambiante de stockage : -50…85 °C
• État de disponibilité durable : Produit Green Premium
• Directive RoHS UE : Conforme
• Règlement REACh : Sans SVHC
