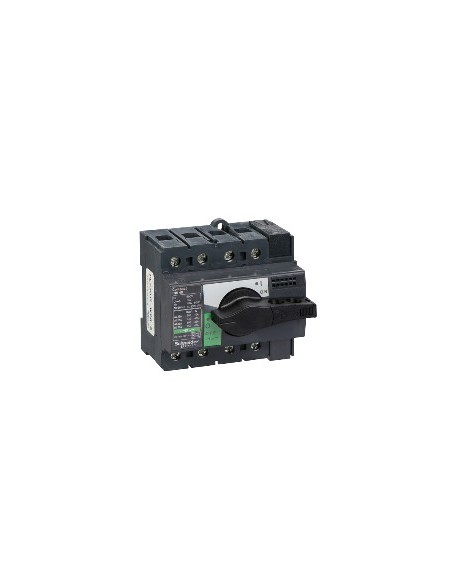

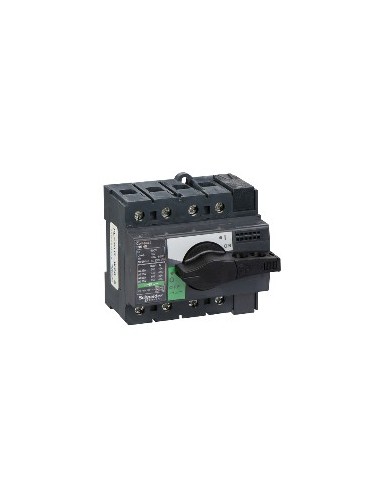

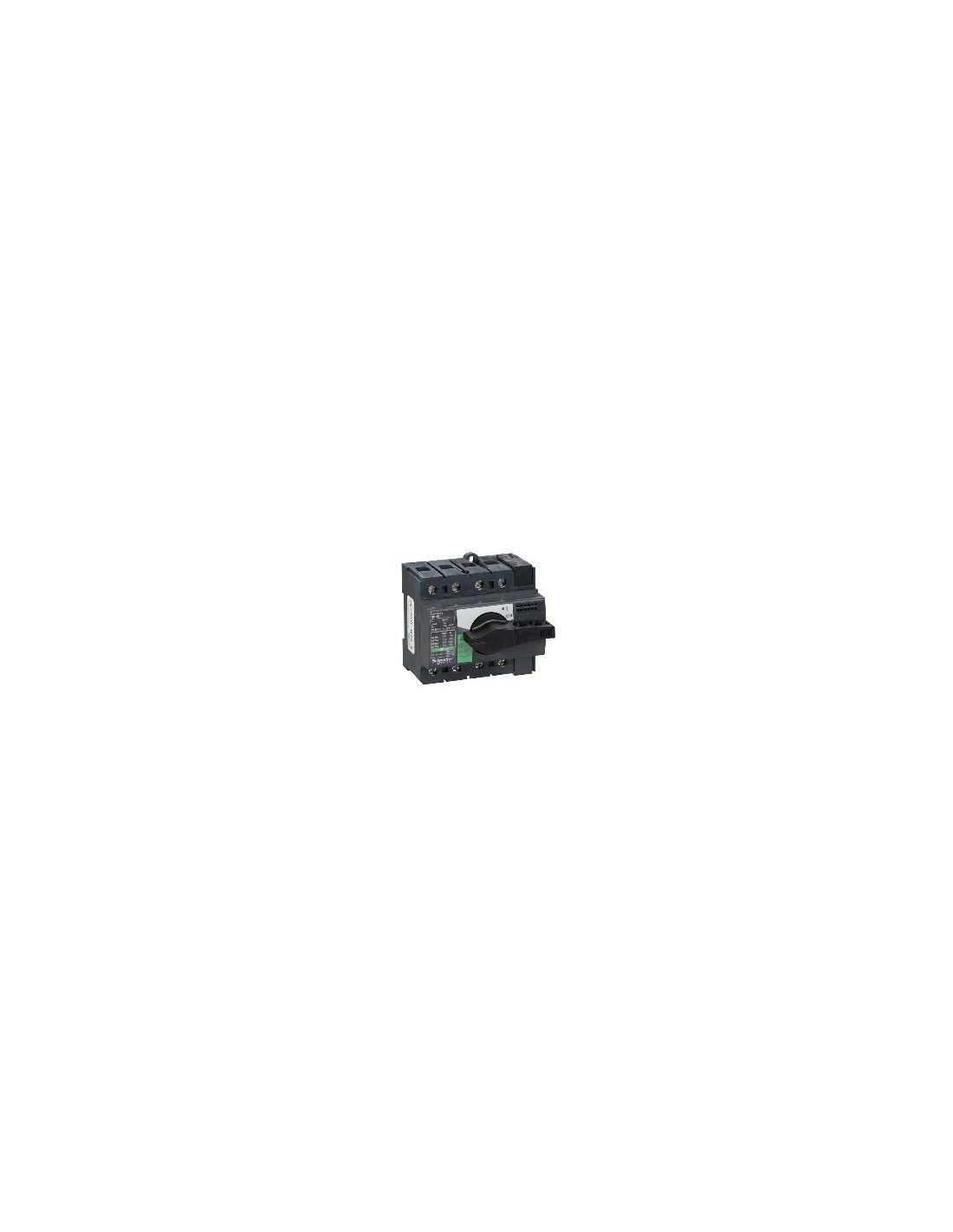

Sectionneur 4P Interpact INS40

Sectionneur 4P de la gamme ComPact, conçu pour la déconnexion sécurisée de circuits électriques dans les installations industrielles et commerciales. Son montage fixe sur rail DIN le rend adapté aux armoires et tableaux électriques. Il dispose d'un commandement rotatif et d'une manette noire pour une opération claire et sûre.

Caractéristiques techniques

• Nombre de pôles : 4P
• Type de réseau : Courant alternatif CA
• Fréquence du réseau : 50/60 Hz
• Courant nominal d'utilisation : AC-22A, état 1 40 A CA 50/60 Hz 220/240 V, 380/415 V, 440/480 V, 500 V ; AC-23A, état 1 32 A et 40 A à 500 V CA ; DC-22A et DC-23A, état 1 40 A courant continu 250 V 4 pôles en série
• Tension nominale d'isolement : 690 V CA 50/60 Hz
• Résistance aux surtensions : 8 kV
• Courant thermique conventionnel : 40 A à 60 °C
• Capacité nominale de court-circuit : 15 kA seul sectionneur 500 V CA 50/60 Hz ; 75 kA avec interrupteur automatique en amont
• Tension nominale d'utilisation : 500 V CA 50/60 Hz, 250 V courant continu
• Pouvoir de sectionnement : Oui
• Indicateur de position du contact : Oui
• Coupe visible : Non
• Classe de contamination : 3
• Type de commande : Commandement rotatif
• Couleur de la manette : Noir
• Type de montage : Fixe
• Support de montage : Rail DIN Plaque
• Connexion supérieure : Frontale
• Connexion vers le bas : Face avant
• Section du câble : 1,5…50 mm²
• Puissance maximale : AC-23, état 1 11 kW à 220/240 V, 18,5 kW à 500/525 V, 20 kW à 380/415 V, 22 kW à 440 V CA 50/60 Hz
• Service nominal : Continu
• Classe de service intermittent : Classe 120 - 60 %
• Dimensions du tableau pour : 190 mm x 115 mm x 55 mm
• Courant admissible temporairement : 0,067 kA durabilité électrique 20 s, 1,73 kA 3 s, 3 kA 1 s, 5,5 kA 30 s selon les valeurs instantanées et de demande
• Durabilité mécanique : 20000 cycles
• Durabilité électrique : AC-22A et AC-23A, état 1 1500 cycles à 220/240 V, 380/415 V, 440 V, 500 V CA ; DC-22A et DC-23A, état 1 1500 cycles 250 V courant continu 4 pôles en série
• Pas de connexion : 18 mm
• Hauteur : 85 mm
• Largeur : 90 mm
• Profondeur : 62,5 mm
• Poids du produit : 0,6 kg
• Code de compatibilité : INS40
• Normes : Valeurs instantanées et de demande En > 40 A
• Certifications produit : CCC KEMA-KEUR
• Grade de protection IP : IP40 selon Activer / Désactiver Ig
• Grade de protection IK : IK07 selon H
• Température ambiante de fonctionnement : -25…70 °C
• Température ambiante de stockage : -50…85 °C
• État de l'offre durable : Produit Green Premium
• Conforme avec REACh sans SVHC : Oui
• Directive RoHS UE : Conforme
• Sans métaux lourds toxiques : Oui
• Sans mercure : Oui
• Informations sur les exemptions RoHS : Oui
• Réglementation RoHS Chine : X
• RAEE : Sur le marché de l'Union européenne, le produit doit être éliminé selon un système spécifique de collecte des déchets et jamais jeté dans une poubelle.
