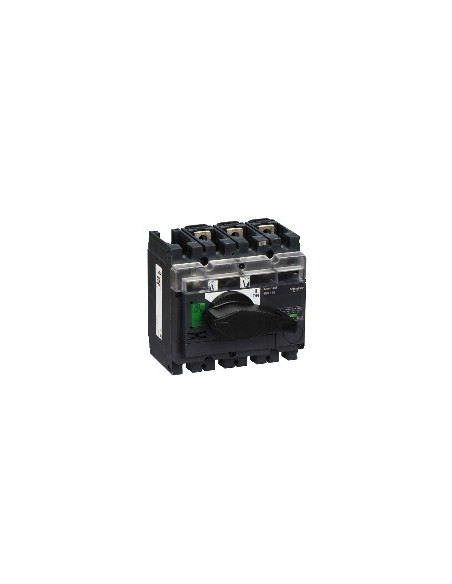

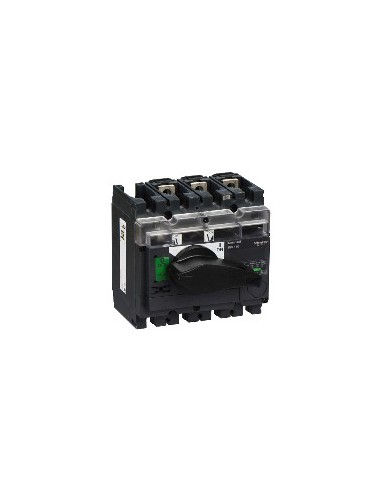

Sectionneur 3P Compact NB

Sectionneur 3P de la gamme ComPact, conçu pour la déconnexion sécurisée des circuits électriques dans les installations industrielles et commerciales. Sa structure fixe et son montage sur rail plaque facilitent son intégration dans les armoires électriques. Dispose d'une coupure visible et d'un indicateur de position du contact pour une opération contrôlée et sécurisée.

Caractéristiques techniques

• Nombre de pôles : 3P
• Type de réseau : Courant alternatif CA
• Fréquence du réseau : 50/60 Hz
• Couleur de la manette : Noir
• Intensité nominale d'utilisation : 160 A
• Tension nominale d'isolation : 750 V CA 50/60 Hz
• Résistance aux surtensions : 8 kV
• Intensité thermique conventionnelle : 160 A à 60 °C
• Capacité nominale de court-circuit : 30 kA uniquement sectionneur 690 V CA 50/60 Hz
• Tension nominale d'utilisation : 250 V CC, 690 V CA 50/60 Hz
• Pouvoir de sectionnement : Oui
• Indicateur de position du contact : Oui
• Coupure visible : Oui
• Grade de contamination : 3
• Type de commande : Rotation
• Type de montage : Fixe
• Support de montage : Rail plaque
• Connexion supérieure : Frontale
• Connexion inférieure : Partie avant
• Puissance maximale : AC-23, état 1 110 kW à 500/525 V CA 50/60 Hz, 45 kW à 220/240 V CA 50/60 Hz, 50 kW à 480 V CA 50/60 Hz, 75 kW à 380/415 V CA 50/60 Hz, 90 kW à 440 V CA 50/60 Hz et 660/690 V CA 50/60 Hz
• Service nominal : Continu
• Intensité admissible temporairement : 1,8 kA (30 s), 2,2 kA (20 s), 4,9 kA (3 s), 8,5 kA (1 s)
• Durabilité mécanique : 15000 cycles
• Durabilité électrique : AC-22A, AC-23A, DC-22A, DC-23A, 1500 cycles
• Pas de connexion : 45 mm
• Hauteur : 136 mm
• Largeur : 140 mm
• Profondeur : 96 mm
• Poids du produit : 2 kg
• Code de compatibilité : INV160
• Normes : En> 40 A Valeurs instantanées et de demande
• Certifications produit : CCC KEMA-KEUR
• Grade de protection IP : IP40 conforme à Activer / Désactiver Ig
• Grade de protection IK : IK07 conforme à H
• Température ambiante de fonctionnement : -25…70 °C
• Température ambiante de stockage : -50…85 °C
• État de disponibilité durable : Produit Green Premium
• Règlement REACh : La référence ne contient pas de SVHC
• Directive RoHS UE : Conforme
• Sans mercure : Oui
• Informations sur les exemptions RoHS : Oui
• Réglementation RoHS Chine : Produit hors du champ d'application du RoHS Chine. Déclaration informative sur les substances
• DEEE : Sur le marché de l'Union européenne, le produit doit être éliminé selon un système spécifique de collecte des déchets et jamais jeté dans une poubelle
