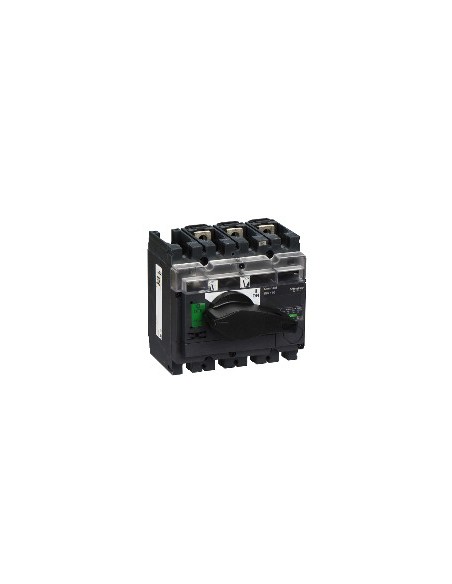

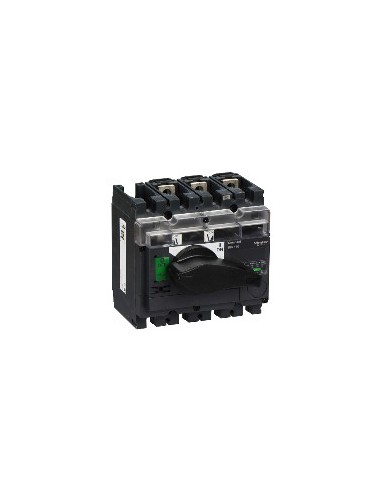

Sicherungsschalter 3P Compact NB

Sicherungsschalter 3P der Reihe ComPact, ausgelegt für die sichere Trennung elektrischer Schaltkreise in industriellen und gewerblichen Anlagen. Seine feste Bauweise und die Montage auf Platinen-Schiene ermöglichen eine einfache Integration in Schaltschränke. Verfügt über sichtbaren Trennungsgrad und Kontaktstellungsanzeige für eine kontrollierte und sichere Bedienung.

Technische Daten

• Anzahl der Pole: 3P
• Netzart: Wechselstrom AC
• Netzfrequenz: 50/60 Hz
• Grifffarbe: Schwarz
• Nennstromaufnahme: 160 A
• Nennisolationsspannung: 750 V AC 50/60 Hz
• Spannungsspitzenfestigkeit: 8 kV
• Thermischer Nennstrom: 160 A bei 60 °C
• Nennkurzschlussfestigkeit: 30 kA nur Schalter-Sicherung 690 V AC 50/60 Hz
• Nennbetriebsspannung: 250 V Gleichstrom, 690 V Wechselstrom 50/60 Hz
• Schaltleistung: Ja
• Kontaktstellungsanzeige: Ja
• Sichtbarer Trennungsgrad: Ja
• Schmutzgrad: 3
• Steuerungstyp: Drehbetätigung
• Montageart: Fest
• Montageunterlage: DIN-Schiene
• Oberseitige Anschlussführung: Frontal
• Unterseitige Anschlussführung: Vorderseite
• Maximale Leistung: AC-23, Zustand 1 110 kW bei 500/525 V AC 50/60 Hz, 45 kW bei 220/240 V AC 50/60 Hz, 50 kW bei 480 V AC 50/60 Hz, 75 kW bei 380/415 V AC 50/60 Hz, 90 kW bei 440 V AC 50/60 Hz und 660/690 V AC 50/60 Hz
• Nennbetrieb: Ununterbrochen
• Zulässiger Kurzzeitstrom: 1,8 kA (30 s), 2,2 kA (20 s), 4,9 kA (3 s), 8,5 kA (1 s)
• Mechanische Lebensdauer: 15000 Zyklen
• Elektrische Lebensdauer: AC-22A, AC-23A, DC-22A, DC-23A, 1500 Zyklen
• Verbindungsabstand: 45 mm
• Höhe: 136 mm
• Breite: 140 mm
• Tiefe: 96 mm
• Gewicht des Produkts: 2 kg
• Kompatibilitätscode: INV160
• Normen: En> 40 A Spitzen- und Lastwerte
• Produktzertifizierungen: CCC KEMA-KEUR
• Schutzart IP: IP40 gemäß Aktivieren/Deaktivieren Ig
• Schutzart IK: IK07 gemäß H
• Betriebstemperatur: -25…70 °C
• Lagertemperatur: -50…85 °C
• Umweltfreundliches Angebot: Green Premium Produkt
• REACH-Richtlinie: Die Referenz enthält keine SVHC
• RoHS-EG-Richtlinie: Konform
• Kein Quecksilber: Ja
• RoHS-Ausnahmen: Ja
• RoHS-China-Vorschrift: Produkt außerhalb des Anwendungsbereichs von RoHS China. Informationsdeklaration zu Stoffen
• Elektro-Altgeräte-Verordnung: Im europäischen Markt muss das Produkt gemäß einem spezifischen Entsorgungssystem entsorgt werden und niemals in einen Müllcontainer gelangen
