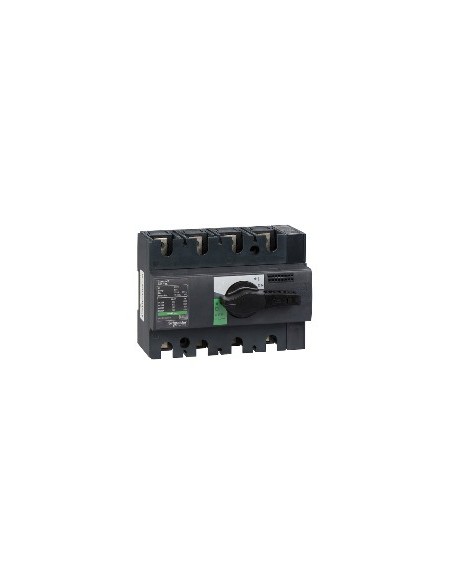

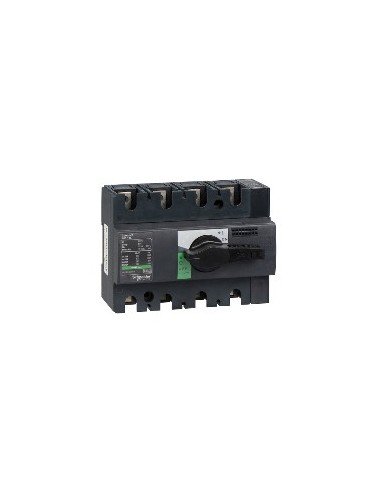

Sicherungsschalter 4P ComPact Interpact INS125

Sicherungsschalter 4P der Reihe ComPact, ausgelegt für die sichere Trennung elektrischer Schaltkreise in industriellen und gewerblichen Anlagen. Seine feste Bauweise und der Einbau auf DIN-Schiene machen ihn ideal für die Energieverteilung in elektrischen Schaltschränken. Er verfügt über eine drehbare Bedienung und eine schwarze Handgriff, was eine klare und kontrollierte Bedienung ermöglicht.

Technische Merkmale

• Anzahl der Pole: 4P
• Netztyp: AC Gleichstrom
• Netzfrequenz: 50/60 Hz
• Nennbetriebsstromstärke: AC-22A, Zustand 1 125 A AC 50/60 Hz 220/240 V, AC-22A, Zustand 1 125 A AC 50/60 Hz 380/415 V, AC-22A, Zustand 1 125 A AC 50/60 Hz 440/480 V, AC-22A, Zustand 1 125 A AC 50/60 Hz 500 V, AC-22A, Zustand 1 125 A AC 50/60 Hz 660/690 V, AC-23A, Zustand 1 125 A AC 50/60 Hz 220/240 V, AC-23A, Zustand 1 125 A AC 50/60 Hz 380/415 V, AC-23A, Zustand 1 125 A AC 50/60 Hz 440/480 V, AC-23A, Zustand 1 125 A AC 50/60 Hz 500 V, AC-23A, Zustand 1 80 A AC 50/60 Hz 660/690 V, DC-22A, Zustand 1 125 A Gleichstrom 125 V 2 Pole in Reihe, DC-23A, Zustand 1 125 A Gleichstrom 125 V 2 Pole in Reihe, DC-22A, Zustand 1 125 A Gleichstrom 250 V 4 Pole in Reihe, DC-23A, Zustand 1 125 A Gleichstrom 250 V 4 Pole in Reihe
• Nennisolationsspannung: 750 V AC 50/60 Hz
• Spannungsspitzenfestigkeit: 8 kV
• Thermischer Nennstrom: 125 A bei 60 °C
• Nennkurzschlussfestigkeit: 154 kA mit automatischem Schutzschalter stromaufwärts 690 V AC bei 50/60 Hz 20 kA, nur Sicherungsschalter 690 V AC bei 50/60 Hz
• Nennbetriebsspannung: 250 V Gleichstrom, 690 V AC 50/60 Hz
• Unterbrechungsfähigkeit: Ja
• Positionsanzeige: Ja
• Sichtbarer Trennungsgrad: Nein
• Schmutzgrad: 3
• Bedienungstyp: Drehbetätigung
• Handgrifffarbe: Schwarz
• Montageart: Fest
• Montageunterlage: DIN-Schiene Platte
• Obere Anschlussseite: Frontal
• Untere Anschlussseite: Vorderseite
• Maximale Leistung: AC-23, Zustand 1 55 kW bei 440 V AC 50/60 Hz, AC-23, Zustand 1 37 kW bei 220/240 V AC 50/60 Hz, AC-23, Zustand 1 55 kW bei 380/415 V AC 50/60 Hz, AC-23, Zustand 1 75 kW bei 500/525 V AC 50/60 Hz, AC-23, Zustand 1 75 kW bei 660/690 V AC 50/60 Hz
• Nennbetrieb: Ununterbrochen
• Unterbrechungsart: Klasse 120 - 60 %
• Schaltschrankmaße: 260 mm x 160 mm x 55 mm
• Zulässiger kurzzeitiger Strom: 0,01 kA elektrische Haltbarkeit 30 s, 1,23 kA elektrische Haltbarkeit 20 s, 3,175 kA elektrische Haltbarkeit 3 s, 5,5 kA elektrische Haltbarkeit 1 s
• Mechanische Haltbarkeit: 15000 Zyklen
• Elektrische Haltbarkeit: AC-22A, Zustand 1 1500 Zyklen 220/240 V AC 50/60 Hz, AC-22A, Zustand 1 1500 Zyklen 380/415 V AC 50/60 Hz, AC-22A, Zustand 1 1500 Zyklen 440 V AC 50/60 Hz, AC-22A, Zustand 1 1500 Zyklen 500 V AC 50/60 Hz, AC-23A, Zustand 1 1500 Zyklen 220/240 V AC 50/60 Hz, AC-23A, Zustand 1 1500 Zyklen 380/415 V AC 50/60 Hz, AC-23A, Zustand 1 1500 Zyklen 440 V AC 50/60 Hz, AC-23A, Zustand 1 1500 Zyklen 500 V AC 50/60 Hz, DC-22A, Zustand 1 1500 Zyklen 250 V Gleichstrom 4 Pole in Reihe, DC-23A, Zustand 1 1500 Zyklen 250 V Gleichstrom 4 Pole in Reihe, AC-22A, Zustand 1 1500 Zyklen 690 V AC 50/60 Hz, AC-23A, Zustand 1 1500 Zyklen 690 V AC 50/60 Hz
• Anschlussabstand: 30 mm
• Höhe: 100 mm
• Breite: 135 mm
• Tiefe: 62,5 mm
• Gewicht des Produkts: 0,9 kg
• Kompatibilitätscode: INS125
• Normen: Momentanwerte und Lastwerte En > 40 A
• Produktzertifizierungen: CCC KEMA-KEUR
• Schutzgrad IP: IP40 gemäß Aktivieren/Deaktivieren Ig
• IK-Schutzgrad: IK07 gemäß H
• Betriebstemperatur: -25…70 °C
• Lagertemperatur: -50…85 °C
• Umweltfreundliches Produkt: Green Premium
• Entsprechend REACh ohne SVHC: Ja
• RoHS-Richtlinie EU: Konform
• Ohne schädliche Schwermetalle: Ja
• Ohne Quecksilber: Ja
• RoHS-Befreiungen: Ja
• RoHS-China-Norm: X
• Elektroschrott: Im europäischen Markt muss das Produkt gemäß einem speziellen Sammel- und Entsorgungssystem entsorgt werden und niemals in einen normalen Müllcontainer gelangen
