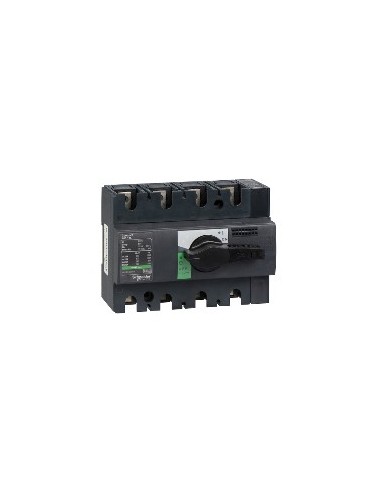

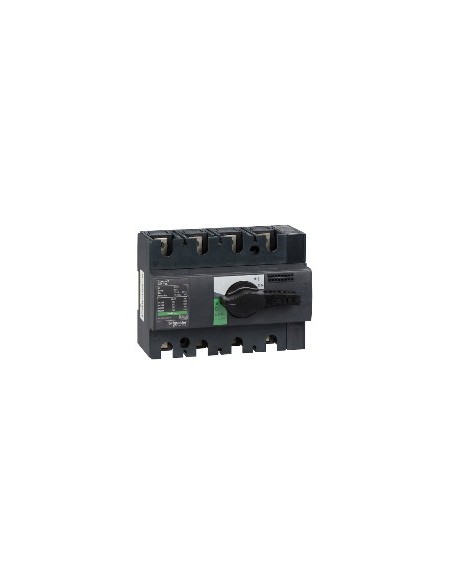

Sectionneur 4P ComPact Interpact INS125

Sectionneur 4P de la gamme ComPact, conçu pour la mise hors tension sécurisée de circuits électriques dans des installations industrielles et commerciales. Sa structure fixe et son montage sur rail DIN le rendent adapté à la distribution d'énergie dans des armoires électriques. Il dispose d'un commandement rotatif et d'une manette noire, permettant une opération claire et contrôlée.

Caractéristiques techniques

• Nombre de pôles : 4P
• Type de réseau : AC Courant continu
• Fréquence du réseau : 50/60 Hz
• Intensité nominale d'utilisation : AC-22A, état 1 125 A AC 50/60 Hz 220/240 V, AC-22A, état 1 125 A AC 50/60 Hz 380/415 V, AC-22A, état 1 125 A AC 50/60 Hz 440/480 V, AC-22A, état 1 125 A AC 50/60 Hz 500 V, AC-22A, état 1 125 A AC 50/60 Hz 660/690 V, AC-23A, état 1 125 A AC 50/60 Hz 220/240 V, AC-23A, état 1 125 A AC 50/60 Hz 380/415 V, AC-23A, état 1 125 A AC 50/60 Hz 440/480 V, AC-23A, état 1 125 A AC 50/60 Hz 500 V, AC-23A, état 1 80 A AC 50/60 Hz 660/690 V, DC-22A, état 1 125 A courant continu 125 V 2 pôles en série, DC-23A, état 1 125 A courant continu 125 V 2 pôles en série, DC-22A, état 1 125 A courant continu 250 V 4 pôles en série, DC-23A, état 1 125 A courant continu 250 V 4 pôles en série
• Tension nominale d'isolement : 750 V AC 50/60 Hz
• Résistance aux surtensions : 8 kV
• Intensité thermique conventionnelle : 125 A à 60 °C
• Capacité nominale de court-circuit : 154 kA avec interrupteur automatique amont 690 V AC en 50/60 Hz 20 kA, sectionneur seul 690 V AC en 50/60 Hz
• Tension nominale d'utilisation : 250 V courant continu, 690 V AC 50/60 Hz
• Pouvoir de sectionnement : Oui
• Indicateur de position du contact : Oui
• Coupe visible : Non
• Degré de pollution : 3
• Type de commande : Commandement rotatif
• Couleur de la manette : Noir
• Type de montage : Fixe
• Support de montage : Rail DIN Plaque
• Connexion supérieure : Frontale
• Connexion vers le bas : Face avant
• Puissance maximale : AC-23, état 1 55 kW à 440 V AC 50/60 Hz, AC-23, état 1 37 kW à 220/240 V AC 50/60 Hz, AC-23, état 1 55 kW à 380/415 V AC 50/60 Hz, AC-23, état 1 75 kW à 500/525 V AC 50/60 Hz, AC-23, état 1 75 kW à 660/690 V AC 50/60 Hz
• Service nominal : Continu
• Classe de service intermittent : Classe 120 - 60 %
• Dimensions de l'armoire pour : 260 mm x 160 mm x 55 mm
• Intensité admissible temporairement : 0,01 kA durabilité électrique 30 s, 1,23 kA durabilité électrique 20 s, 3,175 kA durabilité électrique 3 s, 5,5 kA durabilité électrique 1 s
• Durabilité mécanique : 15000 cycles
• Durabilité électrique : AC-22A, état 1 1500 cycles 220/240 V AC 50/60 Hz, AC-22A, état 1 1500 cycles 380/415 V AC 50/60 Hz, AC-22A, état 1 1500 cycles 440 V AC 50/60 Hz, AC-22A, état 1 1500 cycles 500 V AC 50/60 Hz, AC-23A, état 1 1500 cycles 220/240 V AC 50/60 Hz, AC-23A, état 1 1500 cycles 380/415 V AC 50/60 Hz, AC-23A, état 1 1500 cycles 440 V AC 50/60 Hz, AC-23A, état 1 1500 cycles 500 V AC 50/60 Hz, DC-22A, état 1 1500 cycles 250 V courant continu 4 pôles en série, DC-23A, état 1 1500 cycles 250 V courant continu 4 pôles en série, AC-22A, état 1 1500 cycles 690 V AC 50/60 Hz, AC-23A, état 1 1500 cycles 690 V AC 50/60 Hz
• Pas de connexion : 30 mm
• Hauteur : 100 mm
• Largeur : 135 mm
• Profondeur : 62,5 mm
• Poids du produit : 0,9 kg
• Code de compatibilité : INS125
• Normes : Valeurs instantanées et de demande En> 40 A
• Certifications produit : CCC KEMA-KEUR
• Degré de protection IP : IP40 conforme à Activer / Désactiver Ig
• Degré de protection IK : IK07 conforme à H
• Température ambiante de fonctionnement : -25…70 °C
• Température ambiante de stockage : -50…85 °C
• État de l'offre durable : Produit Green Premium
• Conforme avec REACh sans SVHC : Oui
• Directive RoHS UE : Conforme
• Sans métaux lourds toxiques : Oui
• Sans mercure : Oui
• Informations sur les exemptions RoHS : Oui
• Réglementation RoHS Chine : X
• DEEE : Sur le marché de l'Union européenne, le produit doit être éliminé selon un système spécifique de collecte des déchets et jamais jeté dans une poubelle
