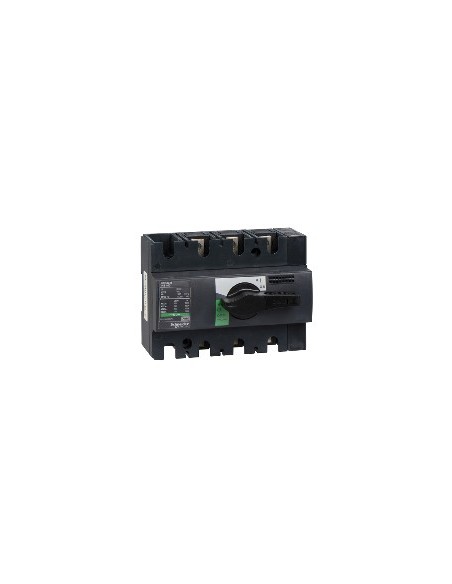

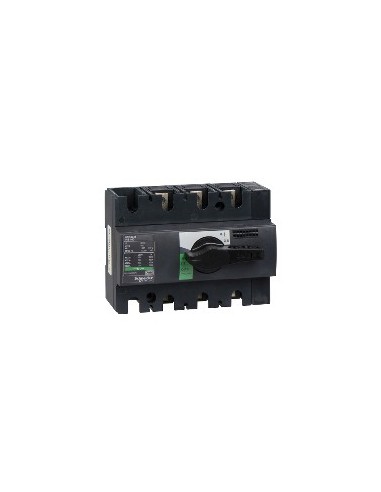

Sectionneur 3P Interpact INS160

Sectionneur 3P de la gamme ComPact, conçu pour la coupure sécurisée de circuits électriques dans les installations industrielles. Son montage fixe sur rail DIN permet une intégration directe dans des armoires électriques. Équipé d'un commandement rotatif et d'une manette noire, avec indicateur de position du contact pour vérifier visuellement l'état de fonctionnement.

Caractéristiques techniques

• Nombre de pôles : 3P
• Type de réseau : Courant continu CC
• Fréquence du réseau : 50/60 Hz
• Courant nominal d'utilisation : AC-22A, état 1 160 A AC 50/60 Hz 220/240 V, 380/415 V, 440/480 V, 500 V, 660/690 V ; AC-23A, état 1 100 A et 160 A à 660/690 V ; DC-22A, état 1 160 A courant continu 125 V 2 pôles en série ; DC-23A, état 1 160 A courant continu 125 V 2 pôles en série
• Tension nominale d'isolement : 750 V AC 50/60 Hz
• Résistance aux surtensions : 8 kV
• Courant thermique conventionnel : 160 A à 60 °C
• Capacité nominale de court-circuit : 154 kA avec disjoncteur automatique en amont 690 V AC à 50/60 Hz ; 20 kA sectionneur seul 690 V AC à 50/60 Hz
• Tension nominale d'utilisation : 125 V courant continu, 690 V AC 50/60 Hz
• Pouvoir de sectionnement : Oui
• Indicateur de position du contact : Oui
• Coupe visible : Non
• Grade de contamination : 3
• Type de commande : Commandement rotatif
• Couleur de la manette : Noir
• Type de montage : Fixe
• Support de montage : Rail DIN
• Connexion supérieure : Frontale
• Connexion inférieure : Face avant
• Puissance maximale : AC-23, état 1 110 kW à 500/525 V AC 50/60 Hz, 45 kW à 220/240 V, 75 kW à 380/415 V, 90 kW à 440 V et 660/690 V
• Service nominal : Continu
• Classe de service intermittent : Classe 120 - 60 %
• Dimensions du coffret pour : 260 mm x 160 mm x 55 mm
• Courant admissible temporaire : 0,01 kA durabilité électrique 30 s, 1,23 kA 20 s, 3,175 kA 3 s, 5,5 kA 1 s selon les valeurs instantanées et de demande
• Durabilité mécanique : 15000 cycles
• Durabilité électrique : AC-22A, état 1 1500 cycles à 220/240 V, 380/415 V, 440 V, 500 V, 690 V ; AC-23A, état 1 1500 cycles à 220/240 V, 380/415 V, 440 V, 500 V, 690 V ; DC-22A, état 1 1500 cycles 250 V courant continu 2 pôles en série ; DC-23A, état 1 1500 cycles 250 V courant continu 2 pôles en série
• Pas de connexion : 30 mm
• Hauteur : 100 mm
• Largeur : 135 mm
• Profondeur : 62,5 mm
• Poids du produit : 0,8 kg
• Code de compatibilité : INS160
• Normes : Valeurs instantanées et de demande En > 40 A
• Certifications produit : CCC KEMA-KEUR
• Protection IP : IP40 selon Activer / Désactiver Ig
• Protection IK : IK07 selon H
• Température ambiante de fonctionnement : -25…70 °C
• Température ambiante de stockage : -50…85 °C
• État de disponibilité durable : Produit Green Premium
• Conforme REACh sans SVHC : Oui
• Directive RoHS UE : Conforme
• Sans métaux lourds toxiques : Oui
• Sans mercure : Oui
• Informations sur les exemptions RoHS : Oui
• Réglementation RoHS Chine : X
• RAEE : Sur le marché de l'Union européenne, le produit doit être éliminé selon un système spécifique de collecte des déchets et jamais jeté dans une poubelle.
