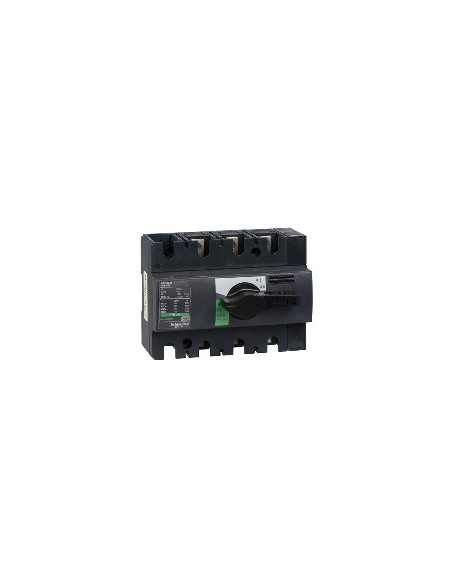

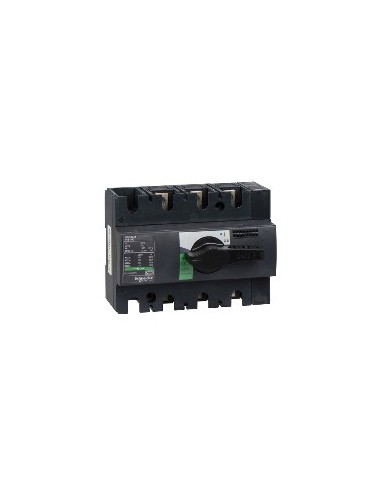

Interruptor de secção 3P Interpact INS160

Interruptor de secção 3P da gama ComPact, projetado para a desconexão segura de circuitos elétricos em instalações industriais. A sua montagem fixa em placa de pista DIN permite uma integração direta em quadros elétricos. Com comando rotativo e manilha preta, com indicador de posição do contato para verificar visualmente o estado de operação.

Características técnicas

• Número de polos: 3P
• Tipo de rede: Corrente contínua AC
• Frequência de rede: 50/60 Hz
• Corrente nominal de emprego: AC-22A, estado 1 160 A AC 50/60 Hz 220/240 V, 380/415 V, 440/480 V, 500 V, 660/690 V; AC-23A, estado 1 100 A e 160 A em 660/690 V; DC-22A, estado 1 160 A corrente contínua 125 V 2 polos em série; DC-23A, estado 1 160 A corrente contínua 125 V 2 polos em série
• Voltagem nominal de isolamento: 750 V AC 50/60 Hz
• Resistência a picos de tensão: 8 kV
• Corrente térmica convencional: 160 A a 60 °C
• Capacidade nominal de curtocircuito: 154 kA com interruptor automático acima de água 690 V AC a 50/60 Hz; 20 kA apenas interruptor-seccionador 690 V AC a 50/60 Hz
• Voltagem nominal de utilização: 125 V corrente contínua, 690 V AC 50/60 Hz
• Potência de secção: Sim, sim.
• Indicador de posição do contacto: Sim, sim.
• Corte visível: Não, não.
• Grau de contaminação: 3
• Tipo de controlo: Comando rotativo
• Cor do comando: Negro
• Tipo de montagem: Fixa
• Suporte de montagem: Placa Carril DIN
• Conexão superior: Frontal
• Conexão para baixo: Parte dianteira
• Potência máxima: AC-23, estado 1 110 kW em 500/525 V AC 50/60 Hz, 45 kW em 220/240 V, 75 kW em 380/415 V, 90 kW em 440 V e 660/690 V
• Serviço nominal: Ininterrupto
• Classe de serviço intermitente: Classe 120 - 60%
• Dimensões do armário: 260 mm x 160 mm x 55 mm
• Corrente temporal admissível: 0,01 kA durabilidade elétrica 30 s, 1,23 kA 20 s, 3,175 kA 3 s, 5,5 kA 1 s de acordo com valores instantâneos e de demanda
• Durabilidade mecânica: 15000 ciclos
• Durabilidade elétrica: AC-22A, estado 1 1500 ciclos em 220/240 V, 380/415 V, 440 V, 500 V, 690 V; AC-23A, estado 1 1500 ciclos em 220/240 V, 380/415 V, 440 V, 500 V, 690 V; DC-22A, estado 1 1500 ciclos 250 V corrente contínua 2 polos em série; DC-23A, estado 1 1500 ciclos 250 V corrente contínua 2 polos em série
• Passo de ligação: 30 mm
• Altura: 100 mm
• Largura: 135 mm
• Profundidade: 62,5 mm
• Peso do produto: 0,8 kg
• Código de compatibilidade: INS160
• Normas: Valores instantâneos e de demanda Em> 40 A
• Certificações de produto: CCC KEMA-KEUR
• Grau de proteção IP: IP40 de acordo com Ativação / Desativação Ig
• Grau de proteção IK: IK07 corresponde a H
• Temperatura de ambiente de funcionamento: -25...70 °C
• Temperatura ambiente de armazenamento: -50...85 °C
• Estado de oferta sustentável: Produto Green Premium
• De acordo com REACh sem SVHC: Sim, sim.
• Diretiva RoHS da UE: Conforme
• Sem metais pesados tóxicos: Sim, sim.
• Sem mercúrio: Sim, sim.
• Informação sobre as isenções de RoHS: Sim, sim.
• A norma RoHS da China: X
• RAEE: No mercado da União Europeia, o produto deve ser descartado de acordo com um sistema específico de recolha de resíduos e nunca terminar num recipiente de lixo.
