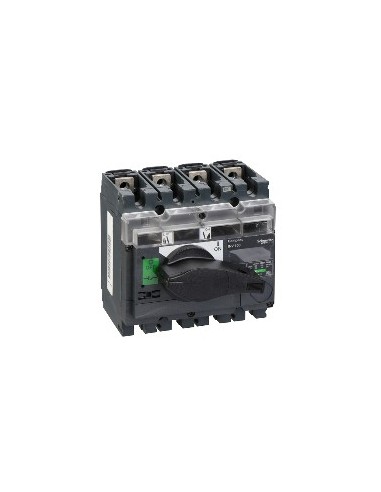

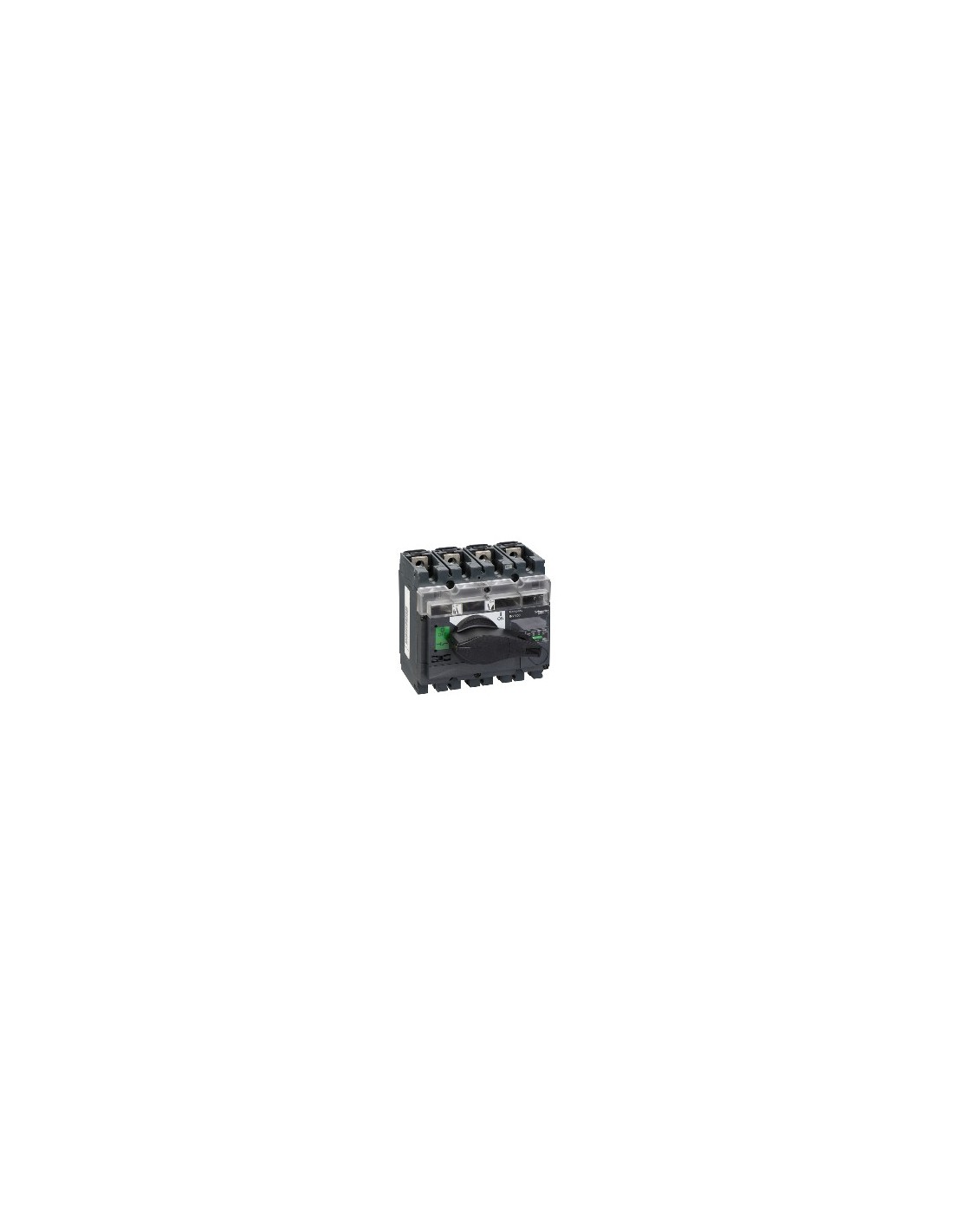

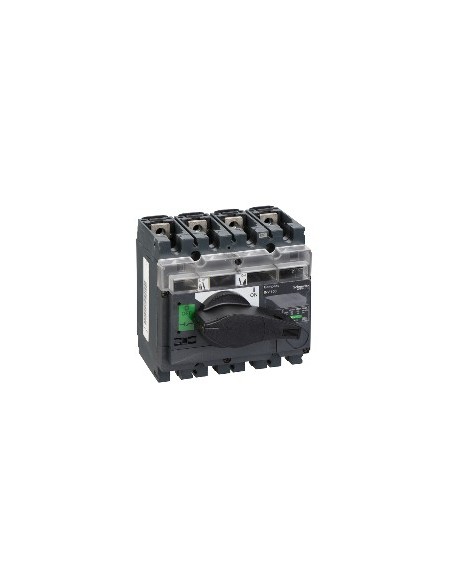

Interrupteur sectionneur 4P Compact NB 100 A

Sectionneur compact Interpact INV100 4P, conçu pour des applications industrielles sur réseaux AC et courant continu.

Caractéristiques techniques

• Nombre de pôles : 4P
• Type de réseau : AC Courant continu
• Fréquence du réseau : 50/60 Hz
• Couleur de la manette : Noir
• Intensité nominale d'utilisation : 100 A (AC-21A, AC-22A, AC-23A, DC-21A, DC-22A, DC-23B)
• Tension nominale d'isolement : 750 V AC 50/60 Hz
• Résistance aux surtensions : 8 kV
• Intensité thermique conventionnelle : 100 A à 60 °C
• Capacité nominale de court-circuit : 30 kA (sectionneur uniquement) / 330 kA (avec disjoncteur amont)
• Tension nominale d'utilisation : 690 V AC 50/60 Hz, 250 V courant continu
• Pouvoir de sectionnement : Oui
• Indicateur de position du contact : Oui
• Coupure visible : Oui
• Grade de pollution : 3
• Type de commande : Rotation
• Type de montage : Fixe
• Support de montage : Rail plaque
• Connexion supérieure : Frontale
• Connexion inférieure : Face avant
• Puissance maximale : Jusqu'à 55 kW à 660/690 V AC
• Durabilité mécanique : 15 000 cycles
• Durabilité électrique : 1 500 cycles (AC-22A, AC-23A, DC-22A, DC-23A)
• Intensité admissible temporairement : 1,8 kA (30 s), 2,2 kA (20 s), 4,9 kA (3 s), 8,5 kA (1 s)
• Pas de connexion : 45 mm
• Hauteur : 136 mm
• Largeur : 140 mm
• Profondeur : 96 mm
• Poids : 2,2 kg
• Grade de protection IP : IP40
• Grade de protection IK : IK07
• Température ambiante de fonctionnement : -25…70 °C
• Température ambiante de stockage : -50…85 °C
• Certifications : KEMA-KEUR, CCC
• Normes : En> 40 A Valeurs instantanées et de demande
• État de disponibilité durable : Produit Green Premium
• Directive RoHS UE : Conforme
• Sans mercure : Oui
• RAEE : Doit être recyclé selon le système spécifique dans l'UE
