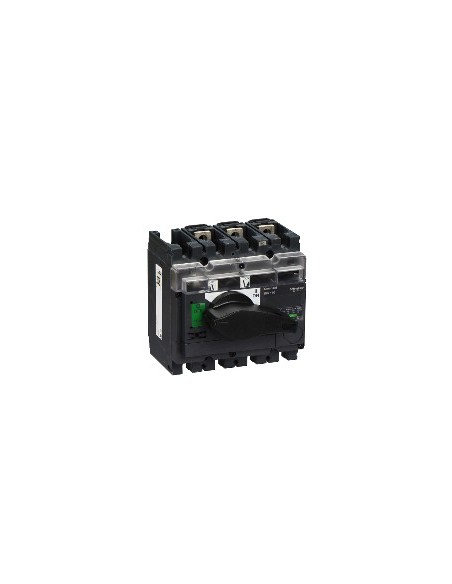

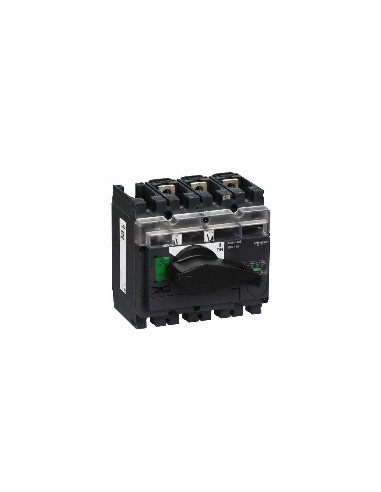

Interruttore selettore 3P Compact NB

Interruttore sezionatore 3P della gamma ComPact, progettato per lo spegnimento sicuro dei circuiti elettrici in impianti industriali e commerciali. La sua struttura fissa e montaggio in corsia Placa facilita l'integrazione in quadri elettrici. Dispone di taglio visibile e indicatore di posizione del contatto per un funzionamento controllato e sicuro.

Caratteristiche tecniche

• Numero di poli: 3P
• Tipo di rete: Corrente continua AC
• Frequenza di rete: 50/60 Hz
• Colore della maniglia: Nero
• Corrente nominale di impiego: 160 A
• Tensione nominale di isolamento: 750 V AC 50/60 Hz
• Resistenza a picchi di tensione: 8 kV
• Corrente termica convenzionale: 160 A a 60 °C
• Capacità nominale di corto circuito: 30 kA singolo interruttore-sezionatore 690 V AC 50/60 Hz
• Tensione nominale d'uso: 250 V corrente continua 690 V AC 50/60 Hz
• Potere di sezionamento: Si'.
• Indicatore di posizione del contatto: Si'.
• Taglio visibile: Si'.
• Grado di contaminazione: 3
• Tipo di controllo: Comando rotativo
• Tipo di montaggio: Fisso
• Supporto di montaggio: Rail Piatto
• Connessione superiore: Frontale
• Connessione verso il basso: Parte anteriore
• Potenza massima: AC-23, stato 1 110 kW in 500/525 V AC 50/60 Hz, 45 kW in 220/240 V AC 50/60 Hz, 50 kW in 480 V AC 50/60 Hz, 75 kW in 380/415 V AC 50/60 Hz, 90 kW in 440 V AC 50/60 Hz e 660/690 V AC 50/60 Hz
• Servizio nominale: Interrotto
• Corrente temporanea ammissibile: 1,8 kA (30 s), 2,2 kA (20 s), 4,9 kA (3 s), 8,5 kA (1 s)
• Durata meccanica: 15000 cicli
• Durabilità elettrica: AC-22A, AC-23A, DC-22A, DC-23A, 1500 cicli
• Passo di collegamento: 45 mm
• Altezza: 136 mm
• Larghezza: 140 mm
• Profondità: 96 mm
• Peso del prodotto: 2 kg
• Codice di compatibilità: INV160
• Norme: In> 40 A Valori istantanei e di domanda
• Certificazione del prodotto: CCC KEMA-KEUR
• Grado di protezione IP: IP40 secondo Abilitare / disabilitare Ig
• Grado di protezione IK: IK07 secondo H
• Temperatura ambiente di funzionamento: -25...70 °C
• Temperatura ambiente di stoccaggio: -50...85 °C
• Stato di offerta sostenibile: Prodotto Green Premium
• Regolamento REACh: Il riferimento non contiene SHCV
• Direttiva RoHS UE: Conforme
• non contenenti mercurio: Si'.
• Informazioni sulle esenzioni da RoHS: Si'.
• Disposizioni di RoHS Cina: Prodotto al di fuori dell'ambito di applicazione della RoHS cinese. Dichiarazione informativa sulle sostanze
• RAEE: Sul mercato dell'Unione europea il prodotto deve essere smaltito secondo un sistema specifico di raccolta dei rifiuti e non deve mai finire in un contenitore dei rifiuti
