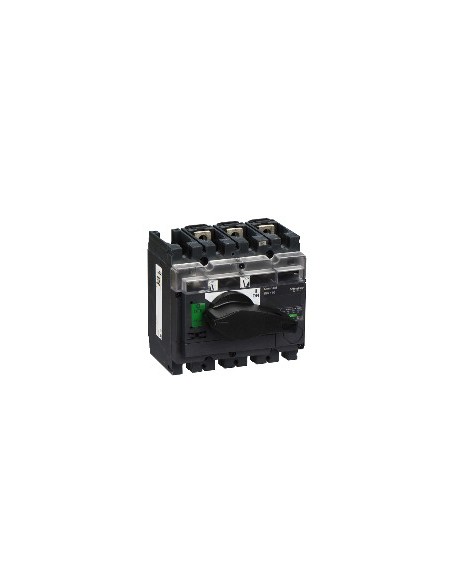

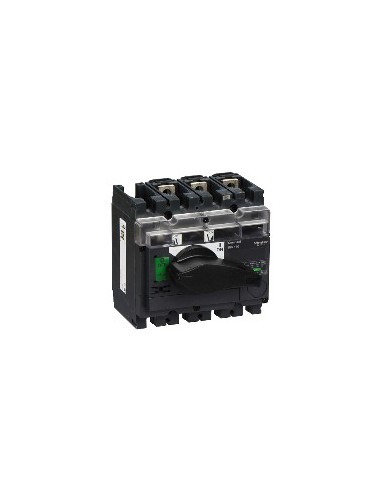

Interruptor 3P Compact NB

Interruptor seccionador 3P da gama ComPact, projetado para desconexão segura de circuitos elétricos em instalações industriais e comerciais. Sua estrutura fixa e montagem em placa facilitam sua integração em quadros elétricos. Dispõe de corte visível e indicador de posição do contato para operação controlada e segura.

Características técnicas

• Número de polos: 3P
• Tipo de rede: Corrente alternada AC
• Frequência da rede: 50/60 Hz
• Cor da alavanca: Preto
• Corrente nominal de uso: 160 A
• Tensão nominal de isolamento: 750 V AC 50/60 Hz
• Resistência a picos de tensão: 8 kV
• Corrente térmica convencional: 160 A em 60 °C
• Capacidade nominal de curto-circuito: 30 kA apenas interruptor-seccionador 690 V AC 50/60 Hz
• Tensão nominal de uso: 250 V corrente contínua 690 V AC 50/60 Hz
• Poder de seccionamento: Sim
• Indicador de posição do contato: Sim
• Corte visível: Sim
• Grado de contaminação: 3
• Tipo de controle: Manivela rotativa
• Tipo de montagem: Fixa
• Suporte de montagem: Rail Placa
• Conexão superior: Frontal
• Conexão inferior: Parte frontal
• Potência máxima: AC-23, estado 1 110 kW em 500/525 V AC 50/60 Hz, 45 kW em 220/240 V AC 50/60 Hz, 50 kW em 480 V AC 50/60 Hz, 75 kW em 380/415 V AC 50/60 Hz, 90 kW em 440 V AC 50/60 Hz e 660/690 V AC 50/60 Hz
• Serviço nominal: Contínuo
• Corrente temporária admissível: 1,8 kA (30 s), 2,2 kA (20 s), 4,9 kA (3 s), 8,5 kA (1 s)
• Durabilidade mecânica: 15000 ciclos
• Durabilidade elétrica: AC-22A, AC-23A, DC-22A, DC-23A, 1500 ciclos
• Passo de conexão: 45 mm
• Altura: 136 mm
• Largura: 140 mm
• Profundidade: 96 mm
• Peso do produto: 2 kg
• Código de compatibilidade: INV160
• Normas: En> 40 A Valores instantâneos e de demanda
• Certificações do produto: CCC KEMA-KEUR
• Grado de proteção IP: IP40 de acordo com Ativar / Desativar Ig
• Grado de proteção IK: IK07 de acordo com H
• Temperatura ambiente de funcionamento: -25…70 °C
• Temperatura ambiente de armazenamento: -50…85 °C
• Estado de oferta sustentável: Produto Green Premium
• Regulamento REACh: A referência não contém SVHC
• Directiva RoHS UE: Conforme
• Sem mercúrio: Sim
• Informação sobre isenções de RoHS: Sim
• Normativa de RoHS China: Produto fora do âmbito de RoHS China. Declaração informativa de substâncias
• RAEE: No mercado da União Europeia, o produto deve ser descartado de acordo com um sistema específico de coleta de resíduos e nunca terminar em um lixo comum
