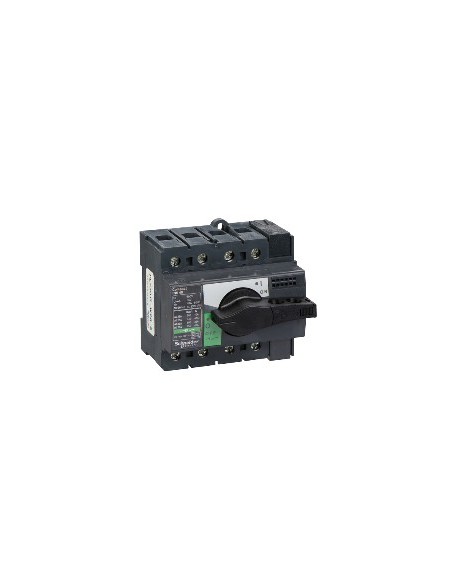

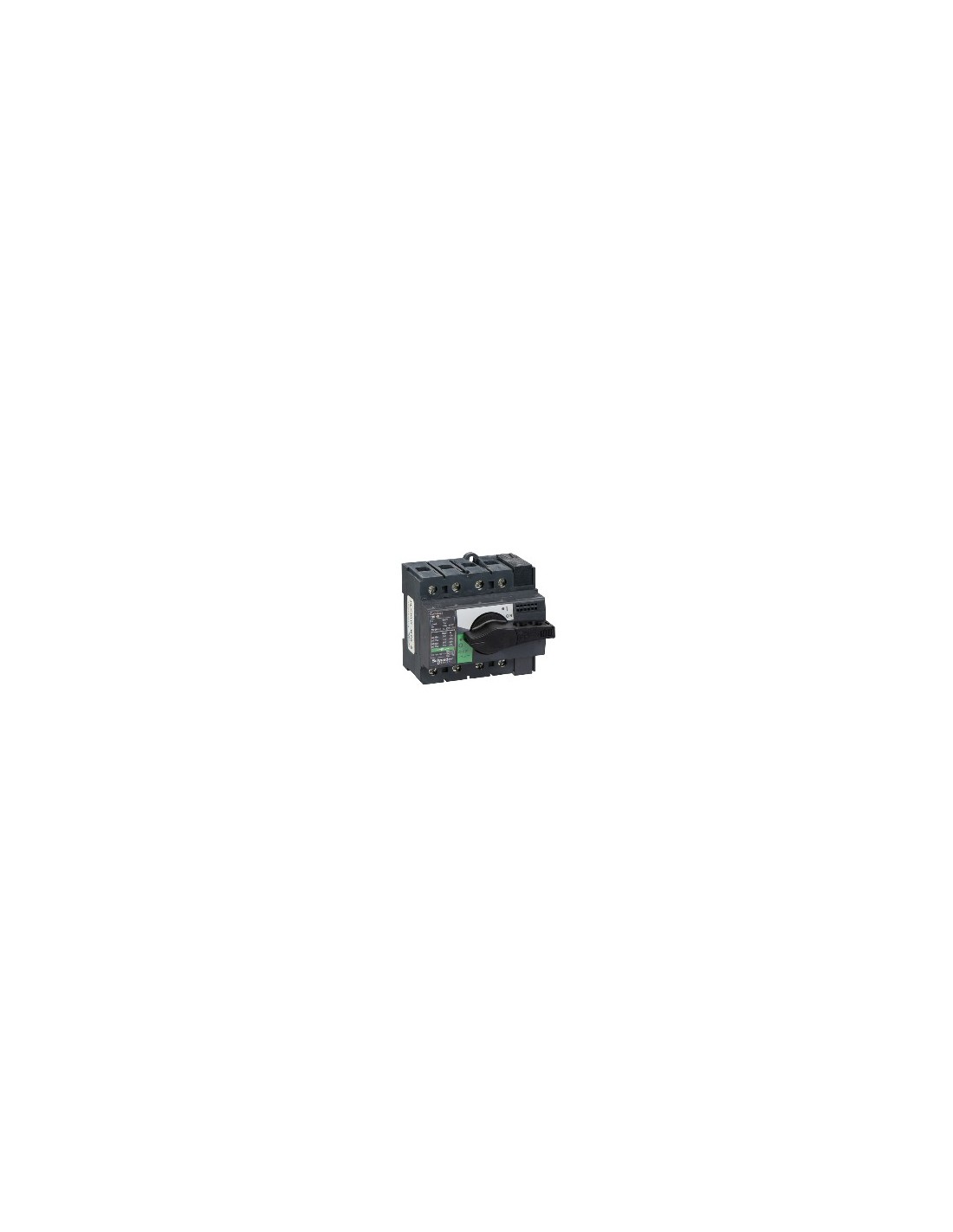

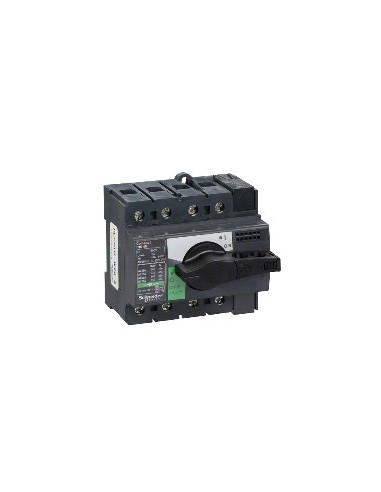

Sicherungsschalter 4P Interpact INS40

Sicherungsschalter 4P der Reihe ComPact, ausgelegt für die sichere Trennung elektrischer Schaltkreise in industriellen und gewerblichen Anlagen. Die feste Montage auf DIN-Schiene macht ihn für Verteiler und elektrische Schaltschränke geeignet. Verfügt über eine Drehverriegelung und eine schwarze Bedienungshebel für klare und sichere Bedienung.

Technische Merkmale

• Anzahl der Pole: 4P
• Netztyp: Wechselstrom AC
• Netzfrequenz: 50/60 Hz
• Nennstrombelastbarkeit: AC-22A, Zustand 1 40 A AC 50/60 Hz 220/240 V, 380/415 V, 440/480 V, 500 V; AC-23A, Zustand 1 32 A und 40 A bei 500 V AC; DC-22A und DC-23A, Zustand 1 40 A Gleichstrom 250 V 4 Pole in Serie
• Nennisolationsspannung: 690 V AC 50/60 Hz
• Spannungsspitzenfestigkeit: 8 kV
• Thermischer Nennstrom: 40 A bei 60 °C
• Nennkurzschlussfestigkeit: 15 kA nur Schalter-Schutzschalter 500 V AC 50/60 Hz; 75 kA mit automatischem Schutzschalter stromaufwärts
• Nennbetriebsspannung: 500 V AC 50/60 Hz, 250 V Gleichstrom
• Schaltleistung: Ja
• Positionsanzeige: Ja
• Sichtbarer Trennungsabstand: Nein
• Schmutzgrad: 3
• Steuerungstyp: Drehverriegelung
• Hebelfarbe: Schwarz
• Montageart: Fest
• Montageunterlage: DIN-Schiene Platte
• Oberer Anschluss: Frontal
• Unterer Anschluss: Vorderseite
• Kabelquerschnitt: 1,5…50 mm²
• Maximale Leistung: AC-23, Zustand 1 11 kW bei 220/240 V, 18,5 kW bei 500/525 V, 20 kW bei 380/415 V, 22 kW bei 440 V AC 50/60 Hz
• Nennbetrieb: Ununterbrochen
• Unterbrechungsklasse: Klasse 120 - 60 %
• Gehäusemaße für: 190 mm x 115 mm x 55 mm
• Zulässiger Kurzzeitstrom: 0,067 kA elektrische Haltbarkeit 20 s, 1,73 kA 3 s, 3 kA 1 s, 5,5 kA 30 s entsprechend Momentan- und Lastwerten
• Mechanische Haltbarkeit: 20000 Zyklen
• Elektrische Haltbarkeit: AC-22A und AC-23A, Zustand 1 1500 Zyklen bei 220/240 V, 380/415 V, 440 V, 500 V AC; DC-22A und DC-23A, Zustand 1 1500 Zyklen 250 V Gleichstrom 4 Pole in Serie
• Anschlussabstand: 18 mm
• Höhe: 85 mm
• Breite: 90 mm
• Tiefe: 62,5 mm
• Gewicht des Produkts: 0,6 kg
• Kompatibilitätscode: INS40
• Normen: Momentan- und Lastwerte En > 40 A
• Produktzertifizierungen: CCC KEMA-KEUR
• Schutzart IP: IP40 gemäß Aktivieren/Deaktivieren Ig
• IK-Schutzart: IK07 gemäß H
• Betriebstemperatur: -25…70 °C
• Lagertemperatur: -50…85 °C
• Umweltfreundliches Angebot: Green Premium Produkt
• REACH-konform ohne SVHC: Ja
• RoHS-UE-Richtlinie: Konform
• Ohne schädliche Schwermetalle: Ja
• Ohne Quecksilber: Ja
• RoHS-Befreiungen: Ja
• RoHS-China-Norm: X
• Elektroschrott: Im europäischen Markt muss das Produkt gemäß einem speziellen Entsorgungssystem entsorgt werden und niemals in einen Müllcontainer gelangen.
