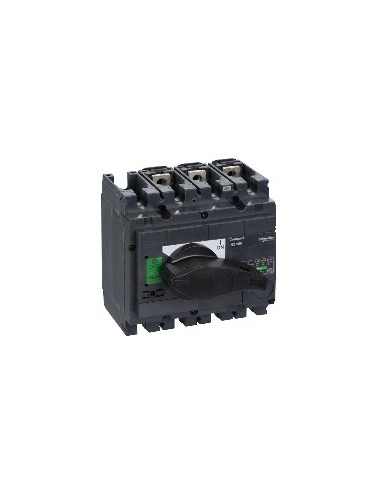

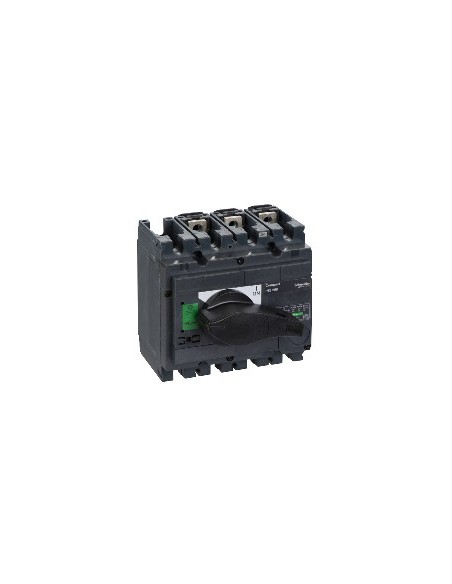

Sectionneur 3P de la gamme ComPact, conçu pour des applications industrielles avec un courant nominal de 250 A, une tension d'isolement de 750 V AC et une capacité de court-circuit de 30 kA. Compatible avec des réseaux AC 50/60 Hz jusqu'à 690 V et un courant continu 125 V. Sa structure fixe et son montage sur rail plat facilitent son intégration dans des armoires électriques.
Caractéristiques techniques
- Nombre de pôles : 3P
- Type de réseau : Courant alternatif AC
- Fréquence du réseau : 50/60 Hz
- Courant nominal de service : 250 A (AC-22A, AC-23A, DC-22A, DC-23A)
- Tension nominale d'isolement : 750 V AC 50/60 Hz
- Tension nominale de service : 690 V AC 50/60 Hz / 250 V courant continu
- Capacité nominale de court-circuit : 30 kA (sectionneur uniquement) / 330 kA (avec interrupteur automatique en amont)
- Courant thermique conventionnel : 250 A à 60 °C
- Courant admissible temporairement : 1,8 kA (30 s), 2,2 kA (20 s), 4,9 kA (3 s), 8,5 kA (1 s)
- Durabilité mécanique : 15 000 cycles
- Durabilité électrique : 1 500 cycles (AC-22A, AC-23A, DC-22A, DC-23A)
- Pouvoir de sectionnement : Oui
- Indicateur de position du contact : Oui
- Coupe visible : Non
- Grade de contamination : 3
- Type de commande : Commande rotative
- Couleur de la poignée : Noir
- Type de montage : Fixe
- Support de montage : Rail plat
- Connexion supérieure : Frontale
- Connexion inférieure : Face avant
- Puissance maximale : Jusqu'à 210 kW à 660/690 V AC
- Pas de connexion : 35 mm
- Hauteur : 136 mm
- Largeur : 140 mm
- Profondeur : 96 mm
- Poids : 2 kg
- Protection IP : IP40
- Protection IK : IK07
- Température ambiante de fonctionnement : -25…70 °C
- Température ambiante de stockage : -50…85 °C
- Certifications : KEMA-KEUR, CCC
- Normes : Valeurs instantanées et de demande En> 40 A
- Directive RoHS UE : Conforme
- Règlement REACh : Sans SVHC
- Sans mercure : Oui
- Exemptions RoHS : Oui
- Réglementation RoHS Chine : Hors périmètre
- DEEE : Doit être recyclé selon le système spécifique en UE
- Statut de l'offre durable : Produit Green Premium
