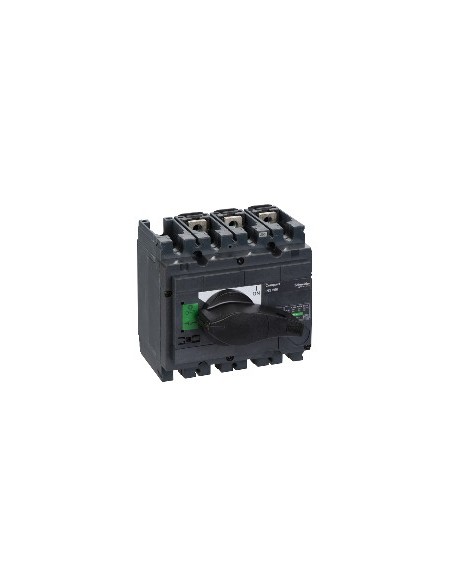

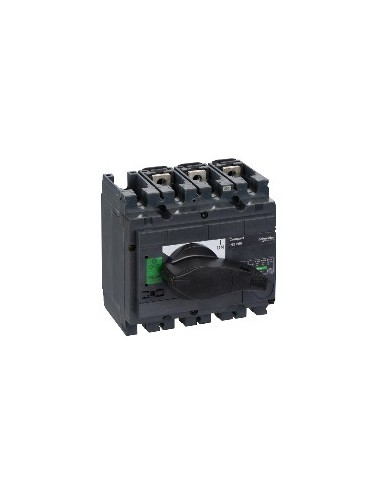

Interruptor de secção 3P da gama ComPact, concebido para aplicações industriais com corrente nominal de 250 A, tensão de isolamento de 750 V AC e capacidade de curtocircuito de 30 kA. Compatível com redes AC 50/60 Hz até 690 V e corrente contínua de 125 V. A sua estrutura fixa e montagem em pista placa facilitam a sua integração em quadros elétricos.
Características técnicas
- Número de polos: 3P
- Tipo de rede: Corrente contínua AC
- Frequência de rede: 50/60 Hz
- Corrente nominal de utilização: 250 A (AC-22A, AC-23A, DC-22A, DC-23A)
- Voltagem nominal de isolamento: 750 V AC 50/60 Hz
- Voltagem nominal de utilização: 690 V AC 50/60 Hz / 250 V corrente continua
- Capacidade nominal de curtocircuito: 30 kA (apenas interruptor-seccionador) / 330 kA (com interruptor automático para cima de água)
- Corrente térmica convencional: 250 A a 60 °C
- Fluxo temporário admissível: 1,8 kA (30 s), 2,2 kA (20 s), 4,9 kA (3 s), 8,5 kA (1 s)
- Durabilidade mecânica: 15000 ciclos
- Durabilidade elétrica: 1500 ciclos (AC-22A, AC-23A, DC-22A, DC-23A)
- Potência de secção: Sim, sim.
- Indicador de posição do contacto: Sim, sim.
- Corte visível: Não, não.
- Grau de contaminação: 3
- Tipo de controlo: Comando rotativo
- Cor do comando: Negro
- Tipo de montagem: Fixa
- Suporte de montagem: Carrilha Placa
- Conexão superior: Frontal
- Conexão para baixo: Parte dianteira
- Potência máxima: Até 210 kW em 660/690 V AC
- Passo de ligação: 35 mm
- Altura: 136 mm
- Largura: 140 mm
- Profundidade: 96 mm
- Peso: 2 kg
- Grau de proteção IP: IP40
- Grau de proteção IK: IK07
- Temperatura de ambiente de funcionamento: -25...70 °C
- Temperatura ambiente de armazenamento: -50...85 °C
- Certificações: KEMA-KEUR, CCC
- Normas: Valores instantâneos e de demanda Em> 40 A
- Diretiva RoHS da UE: Conforme
- Regulamento REACh: Sem SVHC
- Sem mercúrio: Sim, sim.
- Exempções de RoHS: Sim, sim.
- A norma RoHS da China: Fora do âmbito
- RAEE: Deve ser reciclado de acordo com um sistema específico na UE
- Estado de oferta sustentável: Produto Green Premium
