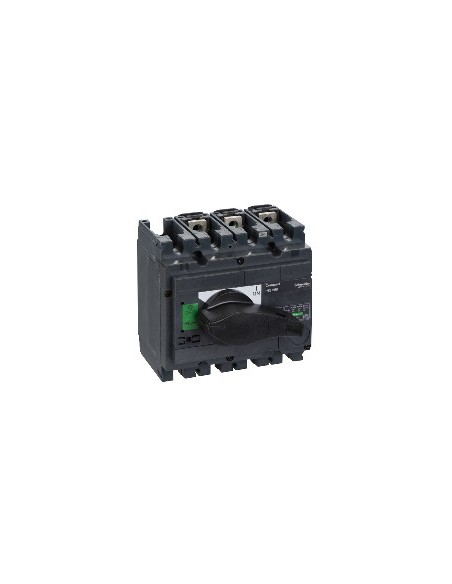

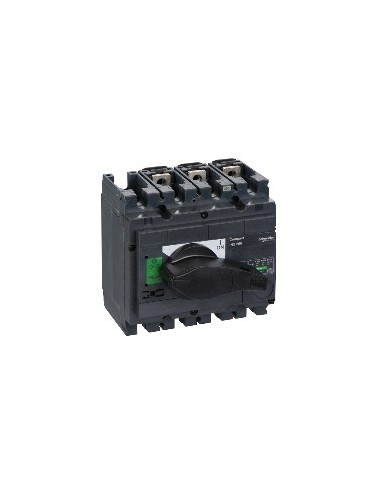

Interruttore sezionatore 3P della gamma ComPact, progettato per applicazioni industriali con corrente nominale 250 A, tensione di isolamento 750 V AC e capacità di cortocircuito 30 kA. Compatibile con reti AC 50/60 Hz fino a 690 V e corrente continua 125 V. La sua struttura fissa e montaggio su rotaia piatto facilitano l'integrazione in quadri elettrici.
Caratteristiche tecniche
- Numero di poli: 3P
- Tipo di rete: Corrente continua AC
- Frequenza di rete: 50/60 Hz
- Corrente nominale di impiego: 250 A (AC-22A, AC-23A, DC-22A, DC-23A)
- Tensione nominale di isolamento: 750 V AC 50/60 Hz
- Tensione nominale d'uso: 690 V AC 50/60 Hz / 250 V corrente continua
- Capacità nominale di corto circuito: 30 kA (solo interruttore-sezionatore) / 330 kA (con interruttore automatico a monte)
- Corrente termica convenzionale: 250 A a 60 °C
- Corrente temporanea ammissibile: 1,8 kA (30 s), 2,2 kA (20 s), 4,9 kA (3 s), 8,5 kA (1 s)
- Durata meccanica: 15000 cicli
- Durabilità elettrica: 1500 cicli (AC-22A, AC-23A, DC-22A, DC-23A)
- Potere di sezionamento: Si'.
- Indicatore di posizione del contatto: Si'.
- Taglio visibile: No.
- Grado di contaminazione: 3
- Tipo di controllo: Comando rotativo
- Colore della maniglia: Nero
- Tipo di montaggio: Fisso
- Supporto di montaggio: Rail Piatto
- Connessione superiore: Frontale
- Connessione verso il basso: Parte anteriore
- Potenza massima: Fino a 210 kW in 660/690 V AC
- Passo di connessione: 35 mm
- Altezza: 136 mm
- Larghezza: 140 mm
- Profondità: 96 mm
- Peso: 2 kg
- Grado di protezione IP: IP40
- Grado di protezione IK: IK07
- Temperatura ambiente di funzionamento: -25...70 °C
- Temperatura ambiente di stoccaggio: -50...85 °C
- Certificati: KEMA-KEUR, CCC
- Norme: Valori istantanei e a richiesta En> 40 A
- Direttiva RoHS UE: Conforme
- Regolamento REACh: Senza SHCV
- non contenenti mercurio: Si'.
- Esenzioni da RoHS: Si'.
- Disposizioni di RoHS Cina: Al di fuori del campo di applicazione
- RAEE: Da riciclare secondo un sistema specifico nell'UE
- Stato di offerta sostenibile: Prodotto Green Premium
