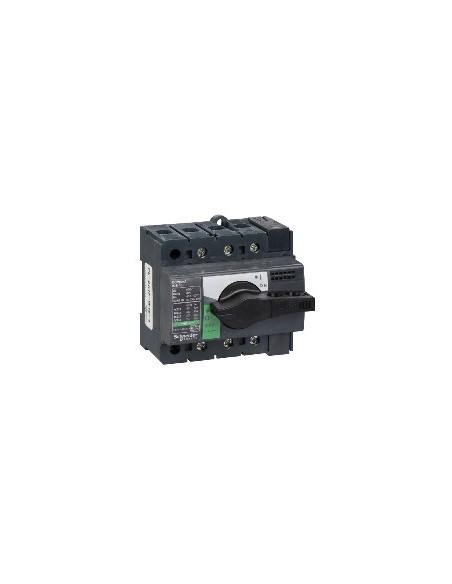

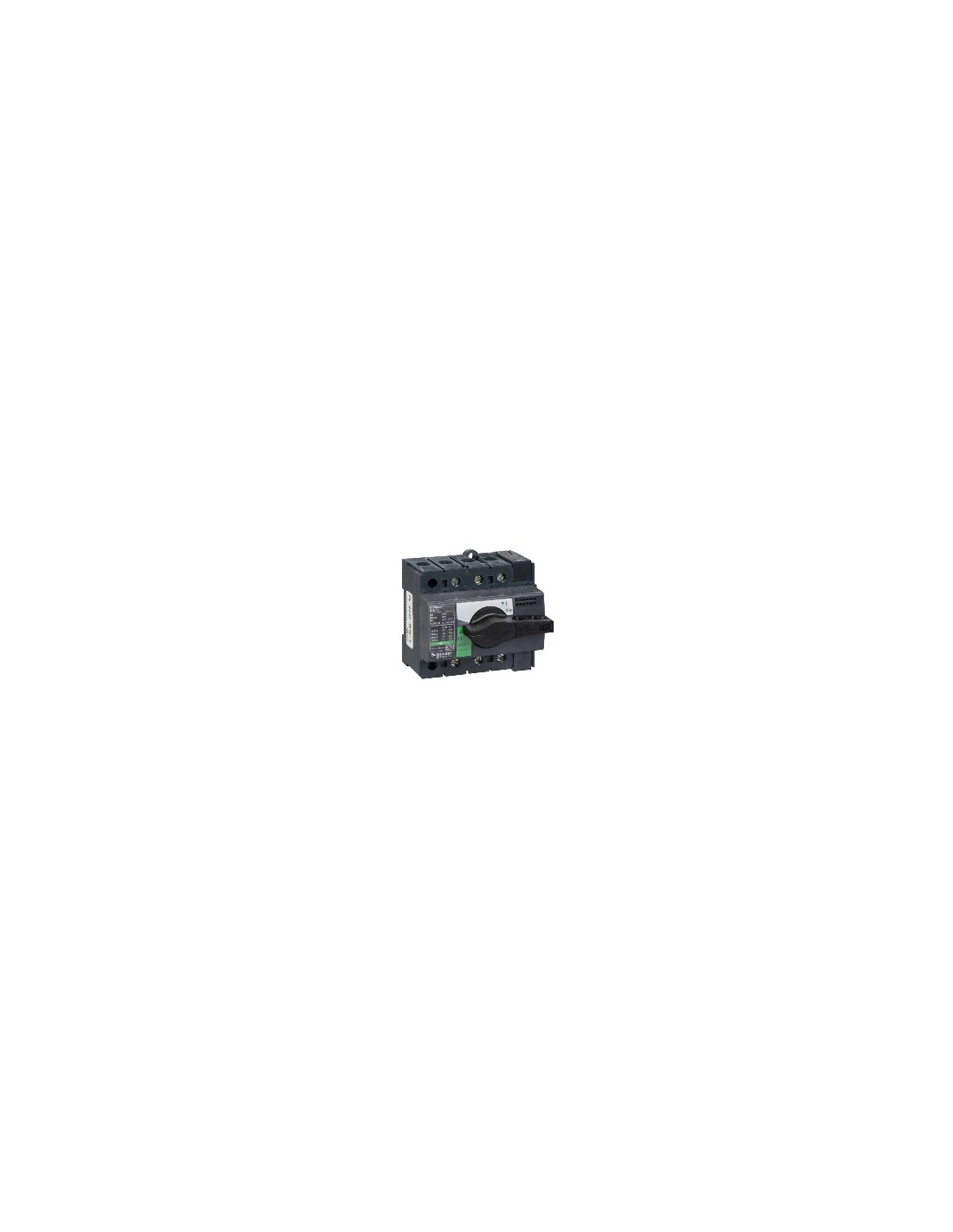

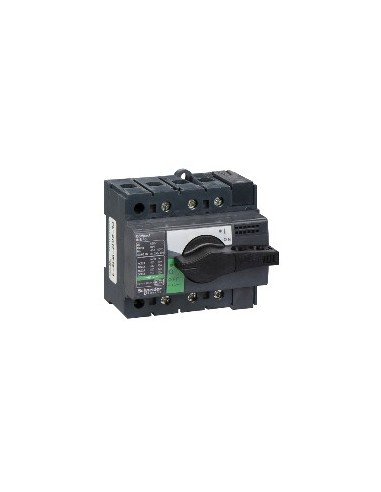

Interrupteur sectionneur Interpact INS40 3P

Interrupteur sectionneur 3P de la gamme ComPact INS40, conçu pour la coupure sécurisée des circuits électriques dans les installations industrielles et commerciales. Son montage fixe sur rail DIN permet une intégration directe dans les armoires électriques. Équipé d'un commandement rotatif et d'une manette noire pour une opération claire et contrôlée.

Caractéristiques techniques

• Nombre de pôles : 3P
• Type de réseau : Courant continu CA
• Fréquence du réseau : 50/60 Hz
• Courant nominal d'utilisation : AC-22A, état 1 40 A CA 50/60 Hz 220/240 V, 380/415 V, 440/480 V, 500 V ; AC-23A, état 1 32 A ou 40 A selon la tension
• Tension nominale d'isolement : 690 V CA 50/60 Hz
• Résistance aux surtensions : 8 kV
• Courant thermique conventionnel : 40 A à 60 °C
• Capacité nominale de court-circuit : 15 kA interrupteur-sectionneur seul 500 V CA en 50/60 Hz ; 75 kA avec interrupteur automatique en amont
• Tension nominale d'utilisation : 125 V courant continu, 500 V CA 50/60 Hz
• Pouvoir de sectionnement : Oui
• Indicateur de position du contact : Oui
• Coupe visible : Non
• Grade de contamination : 3
• Type de commande : Commandement rotatif
• Couleur de la manette : Noir
• Type de montage : Fixe
• Support de montage : Rail DIN Plaque
• Connexion supérieure : Frontale
• Connexion vers le bas : Face avant
• Section du câble : 1,5…50 mm²
• Puissance maximale : AC-23, état 1 11 kW à 220/240 V, 18,5 kW à 500/525 V, 20 kW à 380/415 V, 22 kW à 440 V
• Service nominal : Continu
• Classe de service intermittent : Classe 120 - 60 %
• Dimensions de l'armoire pour : 190 mm x 115 mm x 55 mm
• Courant admissible temporairement : 0,067 kA (20 s), 1,73 kA (3 s), 3 kA (1 s), 5,5 kA (30 s)
• Durabilité mécanique : 20000 cycles
• Durabilité électrique : AC-22A et AC-23A, état 1 1500 cycles à différentes tensions ; DC-22A et DC-23A, état 1 1500 cycles 250 V courant continu 2 pôles en série
• Pas de connexion : 18 mm
• Hauteur : 85 mm
• Largeur : 90 mm
• Profondeur : 62,5 mm
• Poids du produit : 0,5 kg
• Code de compatibilité : INS40
• Normes : En > 40 A Valeurs instantanées et de demande
• Certifications produit : KEMA-KEUR, CCC
• Grade de protection IP : IP40 conforme à Activer / Désactiver Ig
• Grade de protection IK : IK07 conforme à H
• Température ambiante de fonctionnement : -25…70 °C
• Température ambiante de stockage : -50…85 °C
• État d'offre durable : Produit Green Premium
• Conforme à REACh sans SVHC : Oui
• Directive RoHS UE : Conforme
• Sans métaux lourds toxiques : Oui
• Sans mercure : Oui
• Informations sur les exemptions RoHS : Oui
• Réglementation RoHS Chine : X
• RAEE : Sur le marché de l'Union européenne, le produit doit être éliminé selon un système spécifique de collecte des déchets et jamais jeté dans une poubelle.
