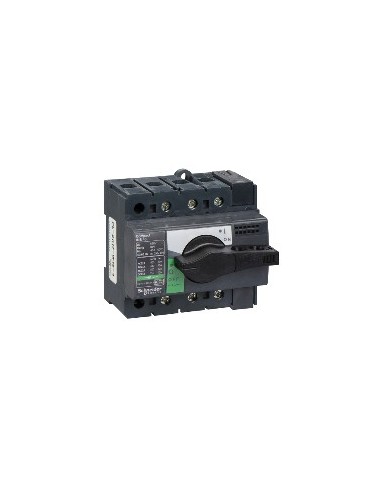

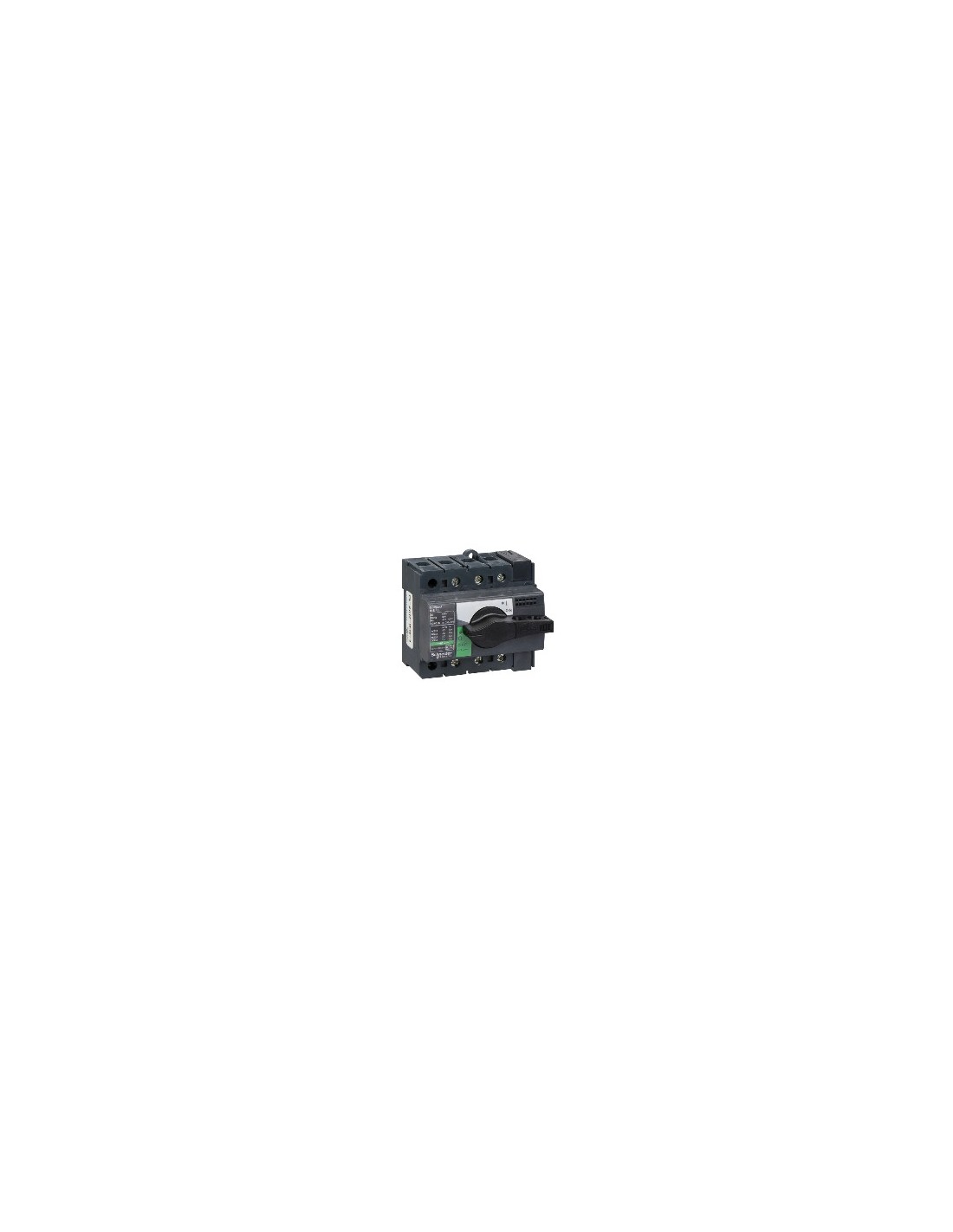

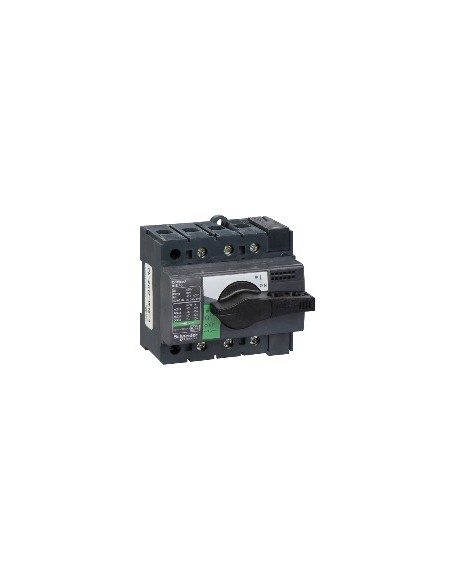

Interruttore selettore Interpact INS40 3P

Interruttore selettore 3P della gamma ComPact INS40, progettato per la disconnessione sicura di circuiti elettrici in impianti industriali e commerciali. Il montaggio fisso su guida DIN consente un'installazione diretta nei quadri elettrici. Dispone di comando rotativo e maniglia nera per un'operazione chiara e controllata.

Caratteristiche tecniche

• Numero di poli: 3P
• Tipo di rete: Corrente continua AC
• Frequenza di rete: 50/60 Hz
• Corrente nominale di impiego: AC-22A, stato 1 40 A AC 50/60 Hz 220/240 V, 380/415 V, 440/480 V, 500 V; AC-23A, stato 1 32 A o 40 A a seconda della tensione
• Tensione nominale di isolamento: 690 V AC 50/60 Hz
• Resistenza ai picchi di tensione: 8 kV
• Corrente termica convenzionale: 40 A a 60 °C
• Capacità nominale di cortocircuito: 15 kA solo interruttore-selettore 500 V AC in 50/60 Hz; 75 kA con interruttore automatico a monte
• Tensione nominale di impiego: 125 V corrente continua, 500 V AC 50/60 Hz
• Potere di sezionamento: Sì
• Indicatore di posizione del contatto: Sì
• Taglio visibile: No
• Grado di contaminazione: 3
• Tipo di controllo: Comando rotativo
• Colore della maniglia: Nero
• Tipo di montaggio: Fisso
• Supporto di montaggio: Guida DIN Piastra
• Connessione superiore: Frontale
• Connessione verso il basso: Parte anteriore
• Sezione del cavo: 1,5…50 mm²
• Potenza massima: AC-23, stato 1 11 kW a 220/240 V, 18,5 kW a 500/525 V, 20 kW a 380/415 V, 22 kW a 440 V
• Servizio nominale: Continuo
• Classe di servizio intermittente: Classe 120 - 60 %
• Dimensioni del quadro per: 190 mm x 115 mm x 55 mm
• Corrente temporanea ammissibile: 0,067 kA (20 s), 1,73 kA (3 s), 3 kA (1 s), 5,5 kA (30 s)
• Durata meccanica: 20000 cicli
• Durata elettrica: AC-22A e AC-23A, stato 1 1500 cicli a diverse tensioni; DC-22A e DC-23A, stato 1 1500 cicli 250 V corrente continua 2 poli in serie
• Passo di connessione: 18 mm
• Altezza: 85 mm
• Larghezza: 90 mm
• Profondità: 62,5 mm
• Peso del prodotto: 0,5 kg
• Codice di compatibilità: INS40
• Normative: En> 40 A Valori istantanei e di domanda
• Certificazioni del prodotto: KEMA-KEUR, CCC
• Grado di protezione IP: IP40 conforme a Attivare / disattivare Ig
• Grado di protezione IK: IK07 conforme a H
• Temperatura ambiente di funzionamento: -25…70 °C
• Temperatura ambiente di stoccaggio: -50…85 °C
• Stato di offerta sostenibile: Prodotto Green Premium
• Conforme con REACh senza SVHC: Sì
• Direttiva RoHS UE: Conforme
• Senza metalli pesanti tossici: Sì
• Senza mercurio: Sì
• Informazioni sulle esenzioni RoHS: Sì
• Normativa RoHS Cina: X
• RAEE: sul mercato dell'Unione Europea, il prodotto deve essere smaltito secondo un sistema specifico di raccolta dei rifiuti e mai gettato in un contenitore per rifiuti comuni.
