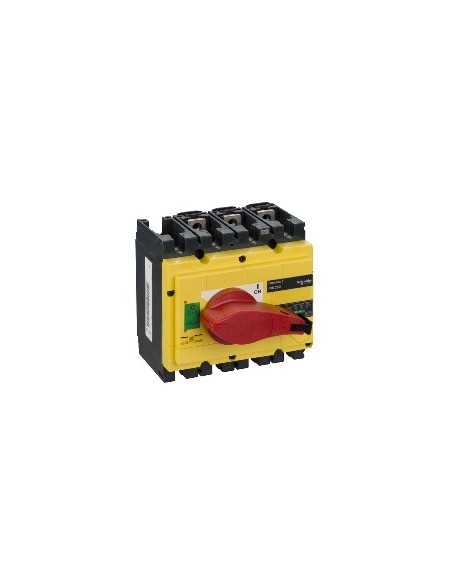

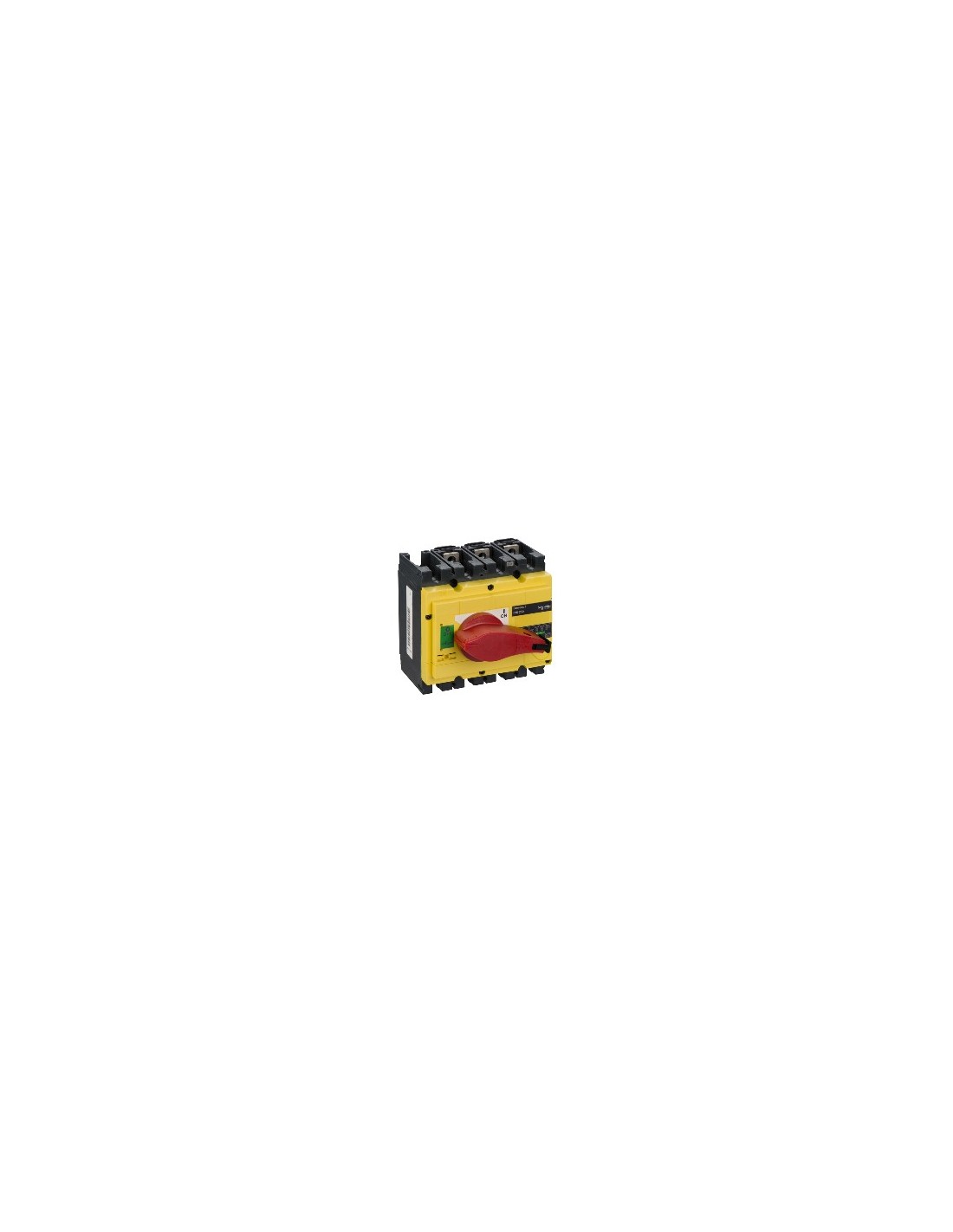

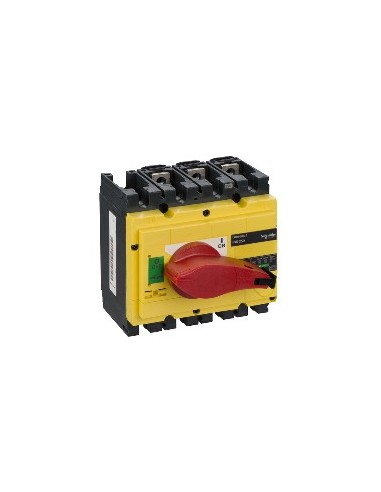

Interruptor de secção Compact INS250 3P 250A

Interruptor de secção compacto de 3 polos, concebido para a desconexão segura de circuitos elétricos em instalações industriais e comerciais. Seu comando rotativo vermelho com frente amarelo permite uma identificação visual clara do estado de operação. É indicado para utilização em redes AC e DC, com uma corrente nominal de utilização de 250 A e uma tensão de isolamento nominal de 750 V AC.

Características técnicas

• Número de polos: 3P
• Tipo de rede: AC contínuo
• Frequência de rede: 50/60 Hz
• Corrente nominal de utilização (IE): 250 A em AC-22A e AC-23A para tensões até 690 V AC
• Voltagem nominal de isolamento (Ui): 750 V AC 50/60 Hz
• Corrente térmica convencional (Ith): 250 A a 60 °C
• Capacidade nominal de curtocircuito (icm): 30 kA apenas interruptor-seccionador, 690 V AC 50/60 Hz
• Voltagem nominal de utilização (Ue): 250 V corrente contínua, 690 V AC 50/60 Hz
• Potência de secção: Sim, sim.
• Indicador de posição do contacto: Sim, sim.
• Corte visível: Não, não.
• Grau de contaminação: 3
• Tipo de controlo: Mando rotativo vermelho e amarelo
• Cor do comando: Vermelho
• Tipo de montagem: Fixa
• Suporte de montagem: Placa Carril
• Conexão superior: Frontal
• Conexão para baixo: Parte dianteira
• Potência máxima: Até 210 kW em 660/690 V AC 50/60 Hz (AC-23A, estado 1)
• Durabilidade mecânica: 15000 ciclos
• Durabilidade elétrica: 1500 ciclos para AC-22A e AC-23A, 1500 ciclos para DC-22A e DC-23A (125 V CC)
• Corrente temporal admissível (Icw): 1,8 kA (30 s), 2,2 kA (20 s), 4,9 kA (3 s), 8,5 kA (1 s)
• Passo de ligação: 35 mm
• Altura: 136 mm
• Largura: 140 mm
• Profundidade: 96 mm
• Peso: 2 kg
• Grau de proteção IP: IP40
• Grau de proteção IK: IK07
• Temperatura de ambiente de funcionamento: -25...70 °C
• Temperatura ambiente de armazenamento: -50...85 °C
• Certificações: KEMA-KEUR, CCC
• Normas: Em > 40 A Valores instantâneos e de demanda
• Diretiva RoHS da UE: Conforme
• Sem mercúrio: Sim, sim.
• Estado de oferta sustentável: Produto Green Premium
