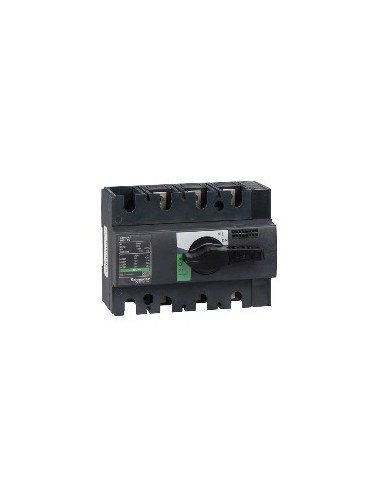

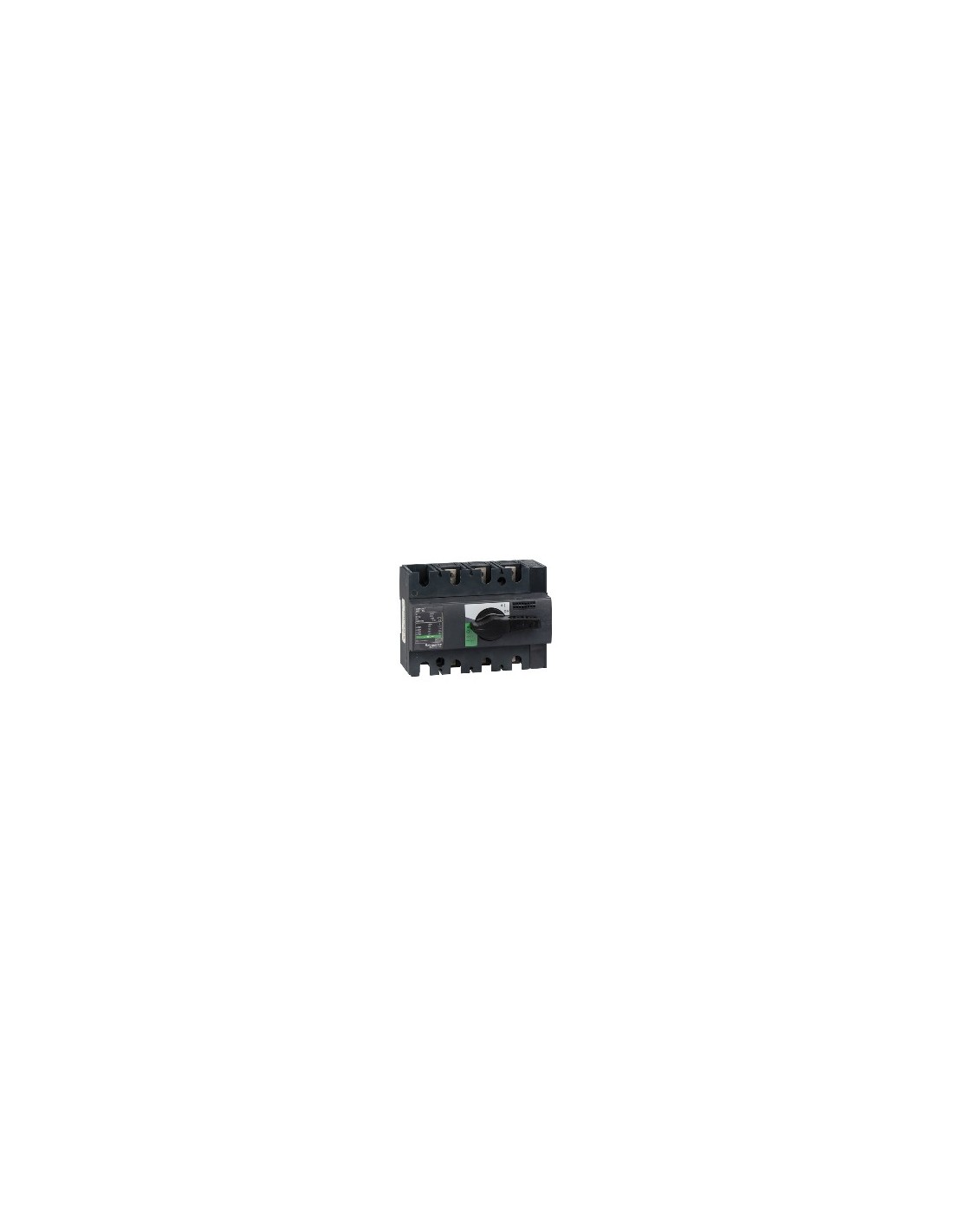

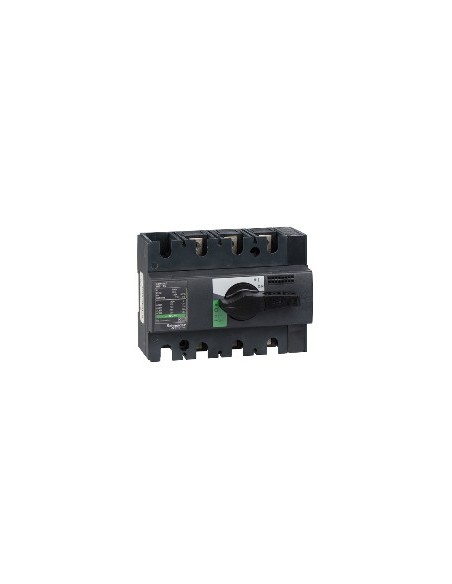

Interruttore selettore 3P Interpact INS125

Interruttore sezionatore 3P della gamma ComPact, progettato per lo spegnimento sicuro dei circuiti elettrici in impianti industriali e commerciali. La sua costruzione fissa e montaggio su corsia DIN consentono un'integrazione diretta in quadri elettrici. È dotato di comando rotativo e maniglia nera, con indicatore di posizione del contatto per verificare visivamente lo stato di funzionamento.

Caratteristiche tecniche

• Numero di poli: 3P
• Tipo di rete: AC Corrente continua
• Frequenza di rete: 50/60 Hz
• Corrente nominale di impiego: AC-22A, stato 1 125 A AC 50/60 Hz 220/240 V, 380/415 V, 440/480 V, 500 V, 660/690 V; AC-23A, stato 1 125 A AC 50/60 Hz 220/240 V, 380/415 V, 440/480 V, 500 V, 660/690 V; DC-22A, stato 1 125 A corrente continua 125 V 2 poli seriali; DC-23A, stato 1 125 A corrente continua 125 V 2 poli seriali
• Tensione nominale di isolamento: 750 V AC 50/60 Hz
• Resistenza a picchi di tensione: 8 kV
• Corrente termica convenzionale: 125 A a 60 °C
• Capacità nominale di corto circuito: 154 kA con interruttore automatico a monte 690 V AC in 50/60 Hz; 20 kA solo interruttore-sezionatore 690 V AC in 50/60 Hz
• Tensione nominale d'uso: 125 V corrente continua, 690 V AC 50/60 Hz
• Potere di sezionamento: Si'.
• Indicatore di posizione del contatto: Si'.
• Taglio visibile: No.
• Grado di contaminazione: 3
• Tipo di controllo: Comando rotativo
• Colore della maniglia: Nero
• Tipo di montaggio: Fisso
• Supporto di montaggio: Rail Din Placca
• Connessione superiore: Frontale
• Connessione verso il basso: Parte anteriore
• Potenza massima: AC-23, stato 1 55 kW in 440 V AC 50/60 Hz, 37 kW in 220/240 V AC 50/60 Hz, 55 kW in 380/415 V AC 50/60 Hz, 75 kW in 500/525 V AC 50/60 Hz, 75 kW in 660/690 V AC 50/60 Hz
• Servizio nominale: Interrotto
• Classe di servizio intermittente: Classe 120 - 60 %
• Dimensioni armadio per: 260 mm x 160 mm x 55 mm
• Corrente temporanea ammissibile: 0,01 kA durata elettrica 30 s, 1,23 kA durata elettrica 20 s, 3,175 kA durata elettrica 3 s, 5,5 kA durata elettrica 1 s
• Durata meccanica: 15000 cicli
• Durabilità elettrica: AC-22A, stato 1 1500 cicli in 220/240 V, 380/415 V, 440 V, 500 V, 690 V AC; AC-23A, stato 1 1500 cicli in 220/240 V, 380/415 V, 440 V, 500 V, 690 V AC; DC-22A, stato 1 1500 cicli 250 V corrente continua 2 poli in serie; DC-23A, stato 1 1500 cicli 250 V corrente continua 2 poli in serie
• Passo di connessione: 30 mm
• Altezza: 100 mm
• Larghezza: 135 mm
• Profondità: 62,5 mm
• Peso del prodotto: 0,8 kg
• Codice di compatibilità: INS125
• Norme: In> 40 A Valori istantanei e di domanda
• Certificazione del prodotto: CCC KEMA-KEUR
• Grado di protezione IP: IP40 secondo Abilitare / disabilitare Ig
• Grado di protezione IK: IK07 secondo H
• Temperatura ambiente di funzionamento: -25...70 °C
• Temperatura ambiente di stoccaggio: -50...85 °C
• Stato di offerta sostenibile: Prodotto Green Premium
• Conformemente a REACh senza SHCV: Si'.
• Direttiva RoHS UE: Conforme
• senza metalli pesanti tossici: Si'.
• non contenenti mercurio: Si'.
• Informazioni sulle esenzioni da RoHS: Si'.
• Disposizioni di RoHS Cina: X
• RAEE: Sul mercato dell'Unione europea il prodotto deve essere smaltito secondo un sistema specifico di raccolta dei rifiuti e non deve mai finire in un cassonetto.
