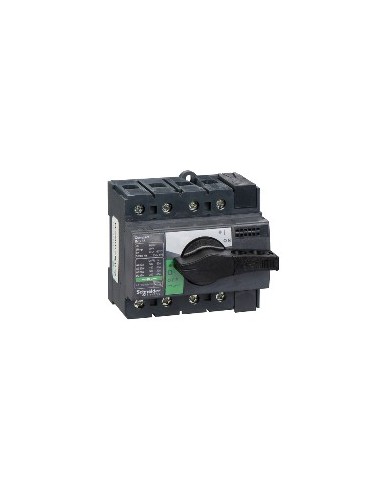

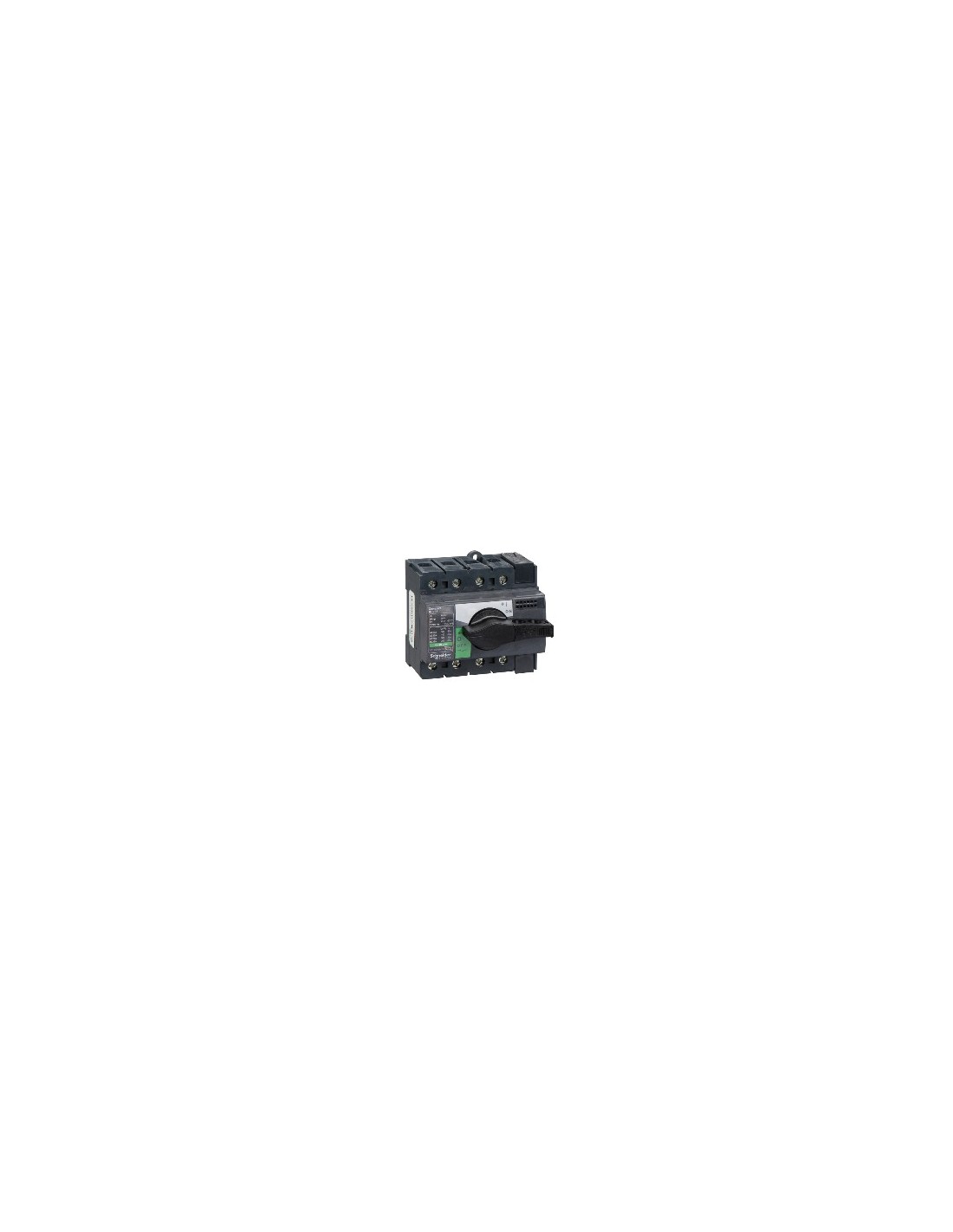

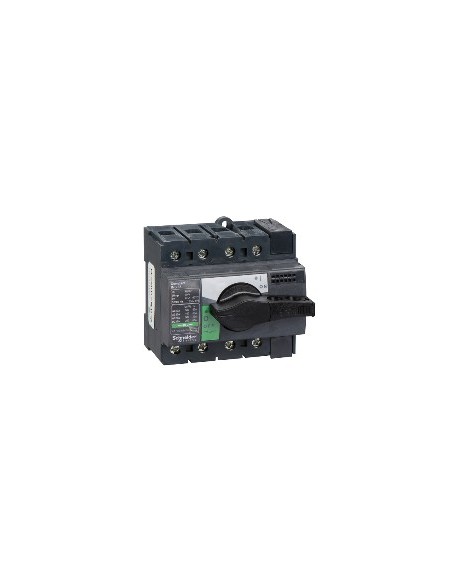

Interruptor de secção Interpact INS63 4P

Interruptor seccionador compacto Interpact INS63 4P da gama ComPact, projetado para desconexão segura de circuitos elétricos em instalações industriais e comerciais. Sua montagem em trilho DIN e estrutura fixa garantem uma integração simples e robusta em quadros elétricos.

Características técnicas

• Número de polos: 4P
• Tipo de rede: Corrente alternada AC
• Frequência da rede: 50/60 Hz
• Corrente nominal de uso: AC-22A, estado 1 63 A AC 50/60 Hz 220/240 V, 380/415 V, 440/480 V, 500 V; AC-23A, estado 1 40 A e 63 A AC 50/60 Hz 500 V; DC-22A, estado 1 63 A corrente contínua 125 V 2 polos em série; DC-23A, estado 1 63 A corrente contínua 125 V 2 polos em série; DC-22A, estado 1 63 A corrente contínua 250 V 4 polos em série; DC-23A, estado 1 63 A corrente contínua 250 V 4 polos em série
• Tensão nominal de isolamento: 690 V AC 50/60 Hz
• Resistência a picos de tensão: 8 kV
• Corrente térmica convencional: 63 A em 60 °C
• Capacidade nominal de curto-circuito: 15 kA apenas interruptor-seccionador 500 V AC em 50/60 Hz; 75 kA com interruptor automático a montante 500 V AC em 50/60 Hz
• Tensão nominal de uso: 500 V AC 50/60 Hz, 250 V corrente contínua
• Poder de seccionamento: Sim
• Indicador de posição do contato: Sim
• Corte visível: Não
• Grau de contaminação: 3
• Tipo de controle: Acionamento rotativo
• Cor da alavanca: Preto
• Tipo de montagem: Fixo
• Suporte de montagem: Placa trilho DIN
• Conexão superior: Frontal
• Conexão para baixo: Parte frontal
• Seção do cabo: 1,5…50 mm²
• Potência máxima: AC-23, estado 1 15 kW em 220/240 V AC 50/60 Hz, 22 kW em 500/525 V AC 50/60 Hz, 30 kW em 380/415 V AC 50/60 Hz, 30 kW em 440 V AC 50/60 Hz
• Serviço nominal: Contínuo
• Classe de serviço intermitente: Classe 120 - 60 %
• Dimensões do armário para: 190 mm x 115 mm x 55 mm
• Corrente temporal admissível: 0,67 kA durabilidade elétrica 20 s, 1,73 kA durabilidade elétrica 3 s, 3 kA durabilidade elétrica 1 s, 0,55 kA durabilidade elétrica 30 s de acordo com valores instantâneos e de demanda
• Durabilidade mecânica: 20000 ciclos
• Durabilidade elétrica: AC-22A, estado 1 1500 ciclos em 220/240 V, 380/415 V, 440 V, 500 V AC; AC-23A, estado 1 1500 ciclos em 220/240 V, 380/415 V, 440 V, 500 V AC; DC-22A, estado 1 1500 ciclos 250 V corrente contínua 4 polos em série; DC-23A, estado 1 1500 ciclos 250 V corrente contínua 4 polos em série
• Passo de conexão: 18 mm
• Altura: 85 mm
• Largura: 90 mm
• Profundidade: 62,5 mm
• Peso do produto: 0,6 kg
• Código de compatibilidade: INS63
• Normas: Valores instantâneos e de demanda En> 40 A
• Certificações do produto: CCC KEMA-KEUR
• Grau de proteção IP: IP40 de acordo com Ativar / Desativar Ig
• Grau de proteção IK: IK07 de acordo com H
• Temperatura ambiente de funcionamento: -25…70 °C
• Temperatura ambiente de armazenamento: -50…85 °C
• Estado de oferta sustentável: Produto Green Premium
• Conforme com REACh sem SVHC: Sim
• Directiva RoHS UE: Conforme
• Sem metais pesados tóxicos: Sim
• Sem mercúrio: Sim
• Informação sobre isenções de RoHS: Sim
• Normativa de RoHS China: X
• RAEE: No mercado da União Europeia, o produto deve ser descartado de acordo com um sistema específico de coleta de resíduos e nunca terminar em um lixo comum
