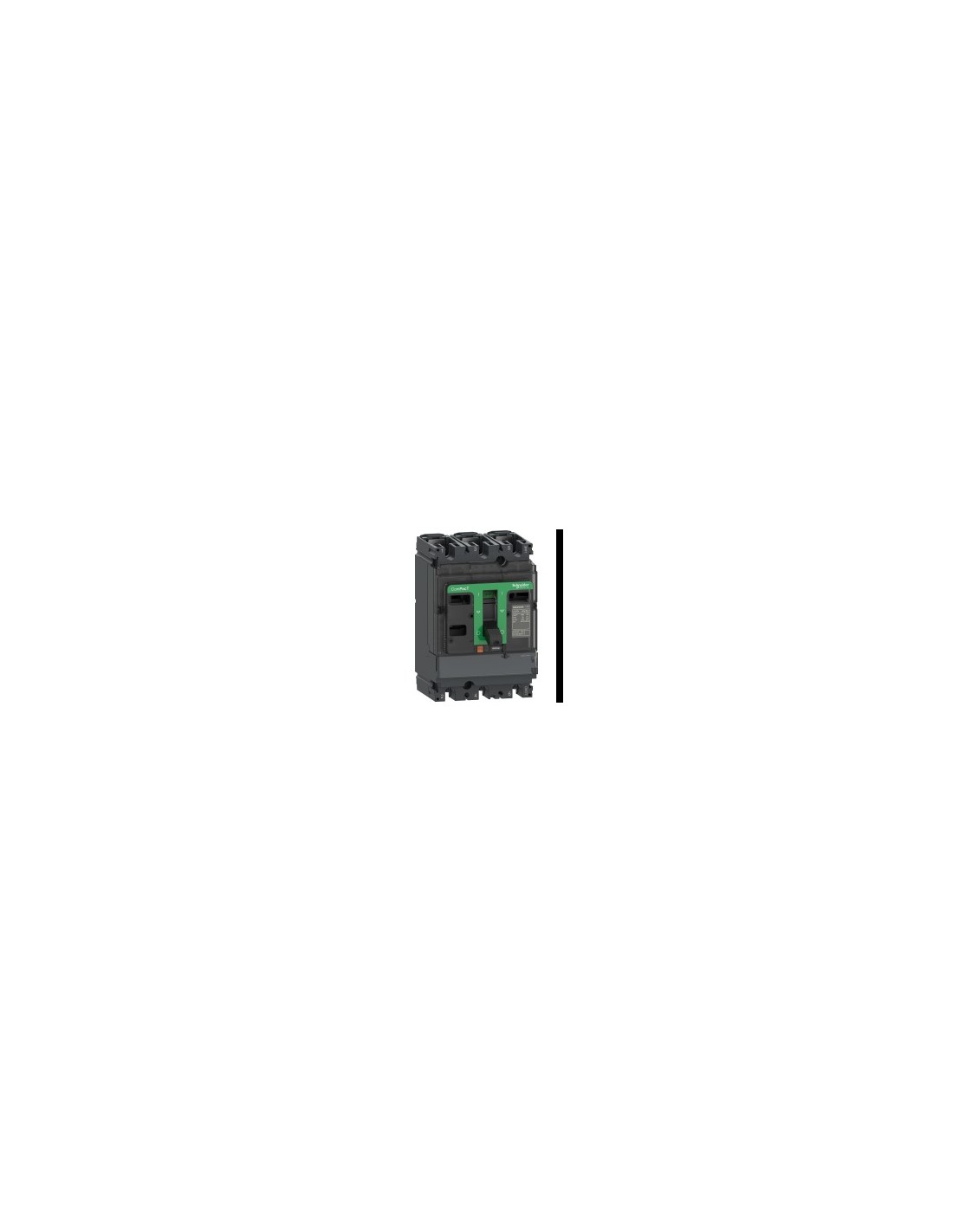

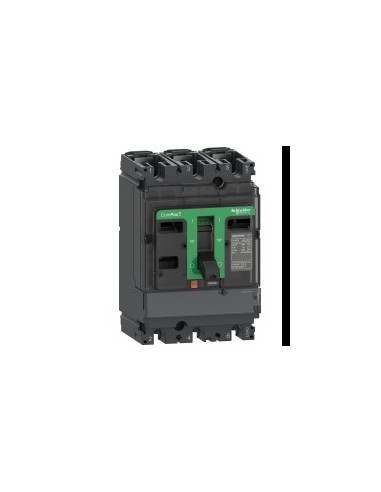

Interruptor seccionador ComPacT NSX100NA 2P com corrente nominal de 100 A, projetado para aplicações elétricas industriais com corrente superior a 0,1 A. Sua configuração de 2 polos permite a interrupção de circuitos em corrente alternada e contínua, garantindo segurança em instalações de distribuição e controle.
Características técnicas
- Número de polos: 2P
- Corrente nominal (In): 100 A
- Corrente térmica convencional (Ith): 100 A em 50 °C
- Tensão nominal de emprego (Ue): 690 V AC 50/60 Hz, 750 V CC (3 polos em série), 500 V CC (2 polos em série), 250 V CC (1 polo)
- Frequência da rede: 50/60 Hz
- Categoria de emprego: AC-22A, AC-23A, DC-22A, DC-23A
- Código de poder de corte: DE
- Indicador de posição do contato: Sim
- Poder de seccionamento: Sim, de acordo com o dito ≥ 10 mA
- Corrente temporal admitida (Icw): 1,8 kA (1 s), 1,8 kA (3 s), 0,69 kA (20 s)
- Capacidade nominal de curto-circuito (icm): 330 kA com disjuntor automático a montante, 2,6 kA apenas interruptor-seccionador
- Tensão nominal de isolamento (Ui): 800 V AC 50/60 Hz
- Resistência a picos de tensão (Uimp): 8 kV
- Grado de proteção: IP40 (IEC 60529), IK07 (IEC 62262)
- Classe de proteção contra descargas elétricas: Classe II
- Grado de contaminação: 3
- Temperatura ambiente de funcionamento: -25…70 °C
- Temperatura ambiente de armazenamento: -50…85 °C
- Durabilidade mecânica: 50000 ciclos
- Durabilidade elétrica: conforme categoria de emprego e tensão (ex. AC-22A, estado 1: 35000 ciclos a 440 V AC In/2)
- Suporte de montagem: Placa traseira
- Conexão superior: Frontal
- Conexão para baixo: Parte frontal
- Passo de conexão: 35 mm
- Altura: 161 mm
- Profundidade: 86 mm
- Largura: 105 mm
- Peso: 1,8 kg
- Normas: EN/IEC 60947-1
- Certificações: CE, gerador CCC
- Estado de oferta sustentável: Produto Green Premium
- Directiva RoHS UE: Conforme
- Sem mercúrio: Sim
- Sem PVC: Sim
- Regulamento REACh: Contém SVHC acima do limite
- Informação sobre isenções de RoHS: Sim
- Normativa de RoHS China: Produto fora da esfera de aplicação do RoHS China
