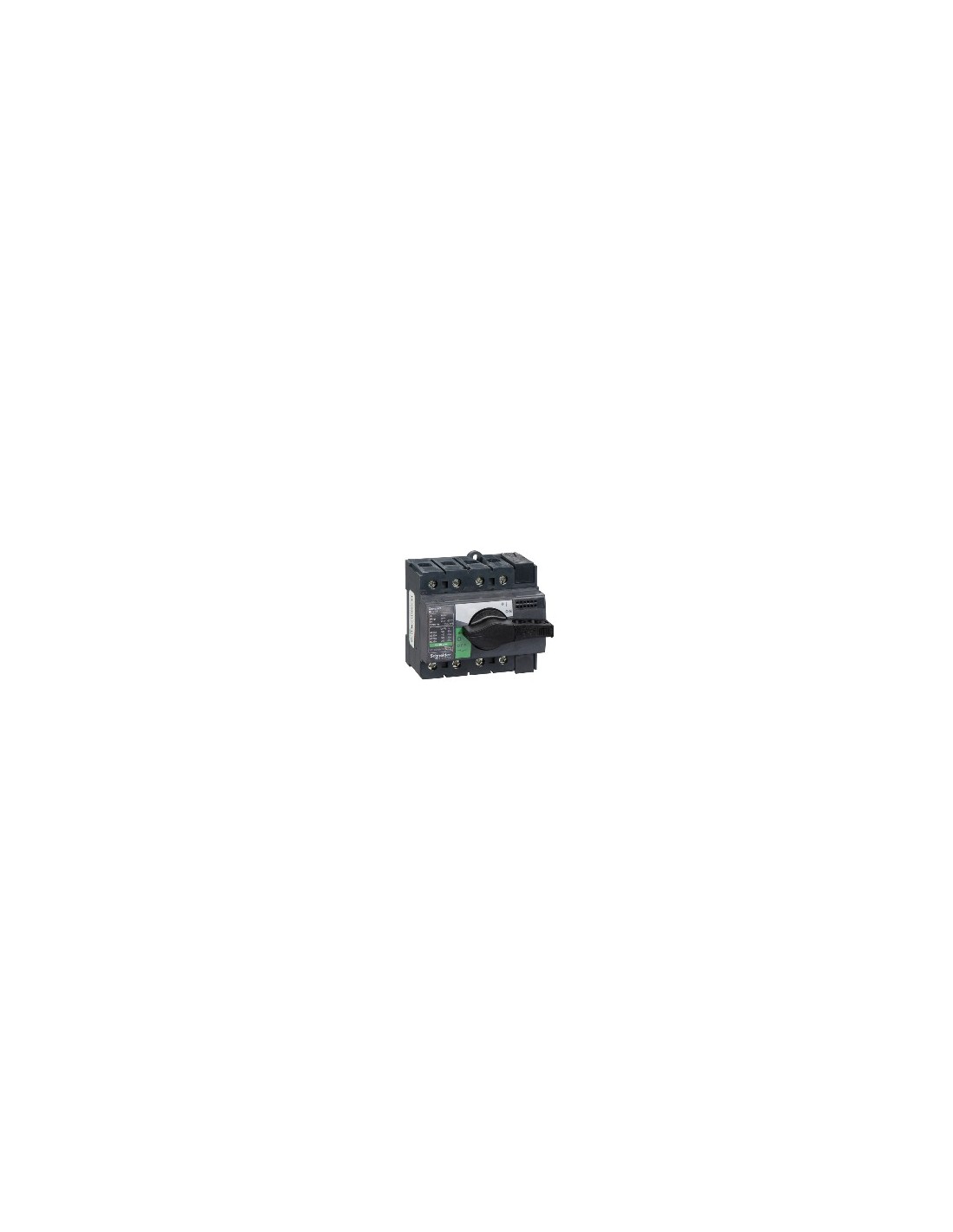

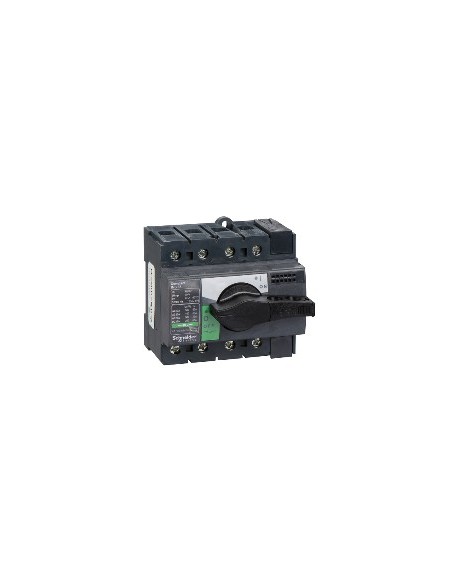

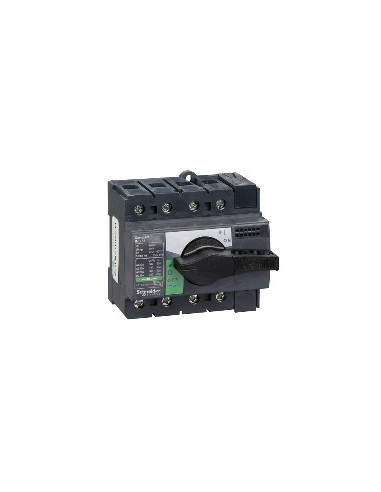

Sicherungsschalter Interpact INS63 4P

Kompakter Sicherungsschalter Interpact INS63 4P aus der ComPact-Reihe, ausgelegt für die sichere Trennung elektrischer Schaltkreise in industriellen und gewerblichen Anlagen. Der Aufbau auf DIN-Schiene und die feste Bauweise gewährleisten eine einfache und robuste Integration in Schaltschränke.

Technische Merkmale

• Anzahl der Pole: 4P
• Netzart: Wechselstrom AC
• Netzfrequenz: 50/60 Hz
• Nennstrom im Betrieb: AC-22A, Zustand 1 63 A AC 50/60 Hz 220/240 V, 380/415 V, 440/480 V, 500 V; AC-23A, Zustand 1 40 A und 63 A AC 50/60 Hz 500 V; DC-22A, Zustand 1 63 A Gleichstrom 125 V 2 Pole in Serie; DC-23A, Zustand 1 63 A Gleichstrom 125 V 2 Pole in Serie; DC-22A, Zustand 1 63 A Gleichstrom 250 V 4 Pole in Serie; DC-23A, Zustand 1 63 A Gleichstrom 250 V 4 Pole in Serie
• Nennisolationsspannung: 690 V AC 50/60 Hz
• Spannungsspitzenfestigkeit: 8 kV
• Thermischer Nennstrom: 63 A bei 60 °C
• Nennkurzschlussfestigkeit: 15 kA nur Sicherungsschalter 500 V AC bei 50/60 Hz; 75 kA mit Schutzschalter stromaufwärts 500 V AC bei 50/60 Hz
• Nennbetriebsspannung: 500 V AC 50/60 Hz, 250 V Gleichstrom
• Unterbrechungsfähigkeit: Ja
• Positionsanzeige: Ja
• Sichtbarer Trennspalt: Nein
• Schmutzgrad: 3
• Steuerungstyp: Drehknopf
• Grifffarbe: Schwarz
• Montageart: Fest
• Montageunterlage: DIN-Schiene
• Oberer Anschluss: Frontal
• Unterer Anschluss: Vorderseite
• Kabelquerschnitt: 1,5…50 mm²
• Maximale Leistung: AC-23, Zustand 1 15 kW bei 220/240 V AC 50/60 Hz, 22 kW bei 500/525 V AC 50/60 Hz, 30 kW bei 380/415 V AC 50/60 Hz, 30 kW bei 440 V AC 50/60 Hz
• Nennbetrieb: Ununterbrochen
• Unterbrechungsart: Klasse 120 - 60 %
• Gehäusemaße: 190 mm x 115 mm x 55 mm
• Zulässiger Kurzzeitstrom: 0,67 kA elektrische Haltbarkeit 20 s, 1,73 kA elektrische Haltbarkeit 3 s, 3 kA elektrische Haltbarkeit 1 s, 0,55 kA elektrische Haltbarkeit 30 s gemäß Momentan- und Lastwerten
• Mechanische Haltbarkeit: 20000 Zyklen
• Elektrische Haltbarkeit: AC-22A, Zustand 1 1500 Zyklen bei 220/240 V, 380/415 V, 440 V, 500 V AC; AC-23A, Zustand 1 1500 Zyklen bei 220/240 V, 380/415 V, 440 V, 500 V AC; DC-22A, Zustand 1 1500 Zyklen 250 V Gleichstrom 4 Pole in Serie; DC-23A, Zustand 1 1500 Zyklen 250 V Gleichstrom 4 Pole in Serie
• Anschlussabstand: 18 mm
• Höhe: 85 mm
• Breite: 90 mm
• Tiefe: 62,5 mm
• Gewicht: 0,6 kg
• Kompatibilitätscode: INS63
• Normen: Momentan- und Lastwerte En > 40 A
• Produktzertifizierungen: CCC KEMA-KEUR
• Schutzart IP: IP40 gemäß Aktivieren/Deaktivieren Ig
• Schutzart IK: IK07 gemäß H
• Betriebstemperatur: -25…70 °C
• Lagertemperatur: -50…85 °C
• Umweltfreundliches Produkt: Green Premium
• Conformität mit REACh ohne SVHC: Ja
• RoHS-Richtlinie EU: Konform
• Ohne schädliche Schwermetalle: Ja
• Ohne Quecksilber: Ja
• RoHS-Ausnahmen: Ja
• RoHS-China-Norm: X
• Altgeräte-Rücknahme: Im europäischen Markt muss das Produkt gemäß einem speziellen Entsorgungssystem entsorgt werden und niemals in den Hausmüll gelangen
