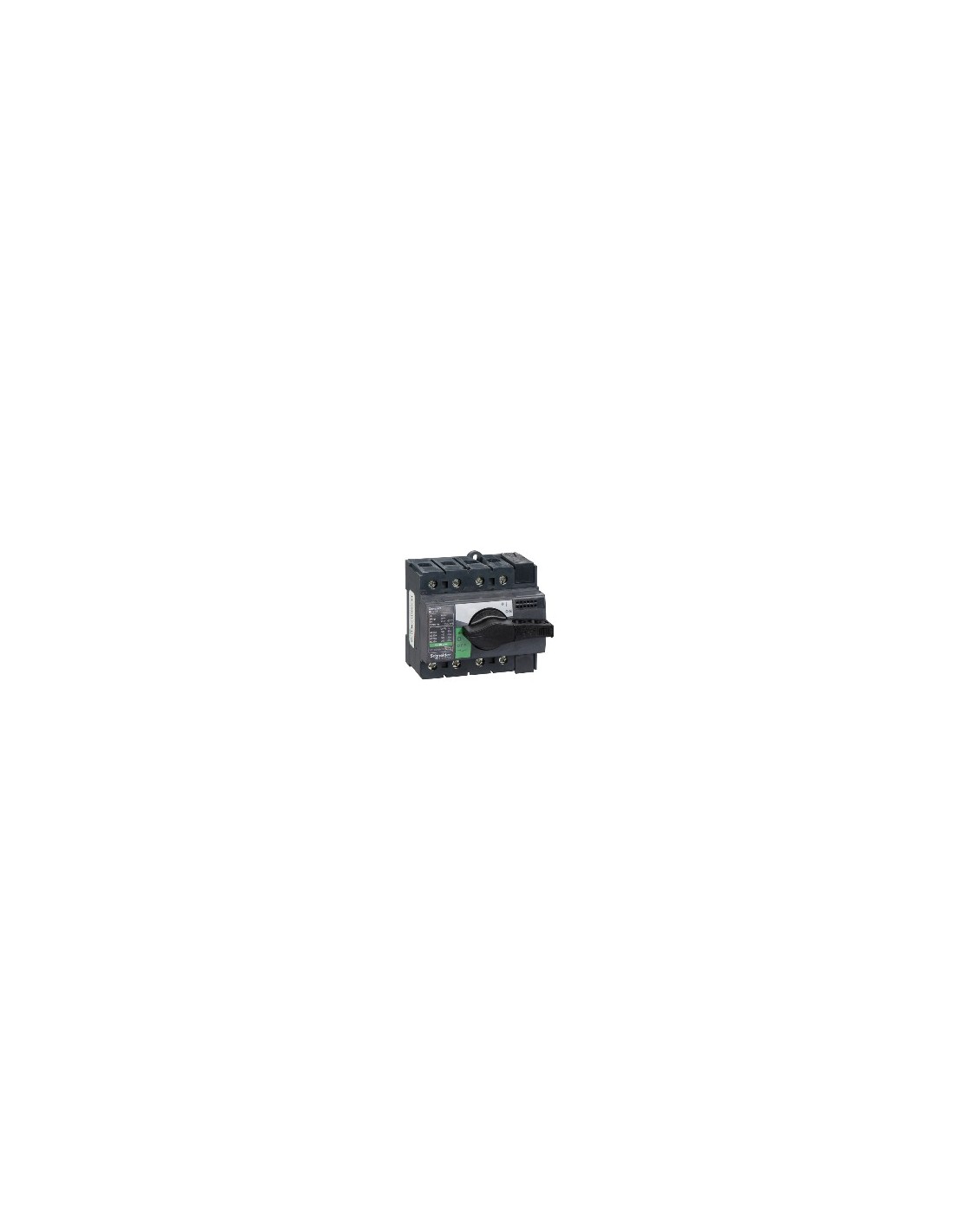

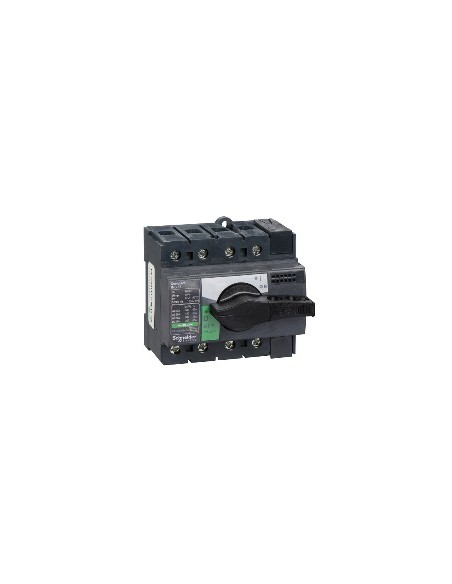

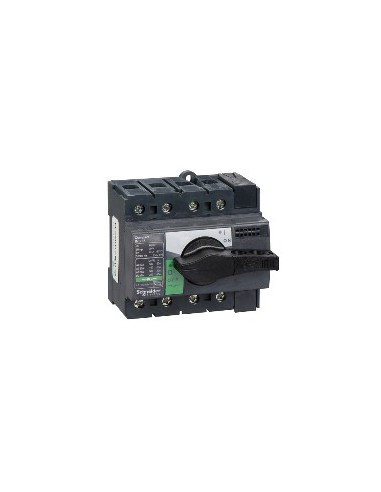

Sectionneur Interpact INS63 4P

Sectionneur compact Interpact INS63 4P de la gamme ComPact, conçu pour la coupure sécurisée de circuits électriques dans des installations industrielles et commerciales. Son montage sur rail DIN et sa structure fixe garantissent une intégration simple et robuste dans des armoires électriques.

Caractéristiques techniques

• Nombre de pôles : 4P
• Type de réseau : Courant alternatif AC
• Fréquence du réseau : 50/60 Hz
• Intensité nominale d'utilisation : AC-22A, état 1 63 A AC 50/60 Hz 220/240 V, 380/415 V, 440/480 V, 500 V ; AC-23A, état 1 40 A et 63 A AC 50/60 Hz 500 V ; DC-22A, état 1 63 A courant continu 125 V 2 pôles en série ; DC-23A, état 1 63 A courant continu 125 V 2 pôles en série ; DC-22A, état 1 63 A courant continu 250 V 4 pôles en série ; DC-23A, état 1 63 A courant continu 250 V 4 pôles en série
• Tension nominale d'isolement : 690 V AC 50/60 Hz
• Résistance aux surtensions : 8 kV
• Intensité thermique conventionnelle : 63 A à 60 °C
• Capacité nominale de court-circuit : 15 kA seul sectionneur 500 V AC en 50/60 Hz ; 75 kA avec interrupteur automatique en amont 500 V AC en 50/60 Hz
• Tension nominale d'utilisation : 500 V AC 50/60 Hz, 250 V courant continu
• Pouvoir de sectionnement : Oui
• Indicateur de position du contact : Oui
• Coupe visible : Non
• Degré de contamination : 3
• Type de commande : Commande rotative
• Couleur de la manette : Noir
• Type de montage : Fixe
• Support de montage : Rail DIN
• Connexion supérieure : Frontale
• Connexion vers le bas : Face avant
• Section du câble : 1,5…50 mm²
• Puissance maximale : AC-23, état 1 15 kW à 220/240 V AC 50/60 Hz, 22 kW à 500/525 V AC 50/60 Hz, 30 kW à 380/415 V AC 50/60 Hz, 30 kW à 440 V AC 50/60 Hz
• Service nominal : Continu
• Classe de service intermittent : Classe 120 - 60 %
• Dimensions de l'armoire pour : 190 mm x 115 mm x 55 mm
• Intensité admissible temporaire : 0,67 kA durabilité électrique 20 s, 1,73 kA durabilité électrique 3 s, 3 kA durabilité électrique 1 s, 0,55 kA durabilité électrique 30 s selon les valeurs instantanées et de demande
• Durabilité mécanique : 20000 cycles
• Durabilité électrique : AC-22A, état 1 1500 cycles à 220/240 V, 380/415 V, 440 V, 500 V AC ; AC-23A, état 1 1500 cycles à 220/240 V, 380/415 V, 440 V, 500 V AC ; DC-22A, état 1 1500 cycles 250 V courant continu 4 pôles en série ; DC-23A, état 1 1500 cycles 250 V courant continu 4 pôles en série
• Pas de connexion : 18 mm
• Hauteur : 85 mm
• Largeur : 90 mm
• Profondeur : 62,5 mm
• Poids du produit : 0,6 kg
• Code de compatibilité : INS63
• Normes : Valeurs instantanées et de demande En> 40 A
• Certifications produit : CCC KEMA-KEUR
• Grade de protection IP : IP40 selon Activer / Désactiver Ig
• Grade de protection IK : IK07 selon H
• Température ambiante de fonctionnement : -25…70 °C
• Température ambiante de stockage : -50…85 °C
• État de disponibilité durable : Produit Green Premium
• Conforme à REACh sans SVHC : Oui
• Directive RoHS UE : Conforme
• Sans métaux lourds toxiques : Oui
• Sans mercure : Oui
• Informations sur les exemptions RoHS : Oui
• Réglementation RoHS Chine : X
• RAEE : Sur le marché de l'Union européenne, le produit doit être éliminé selon un système spécifique de collecte des déchets et jamais jeté dans une poubelle
