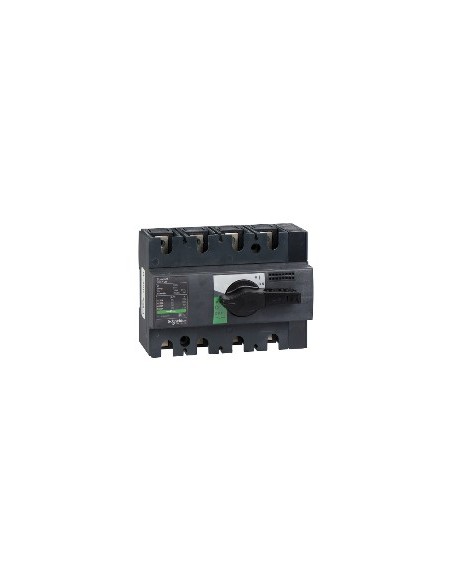

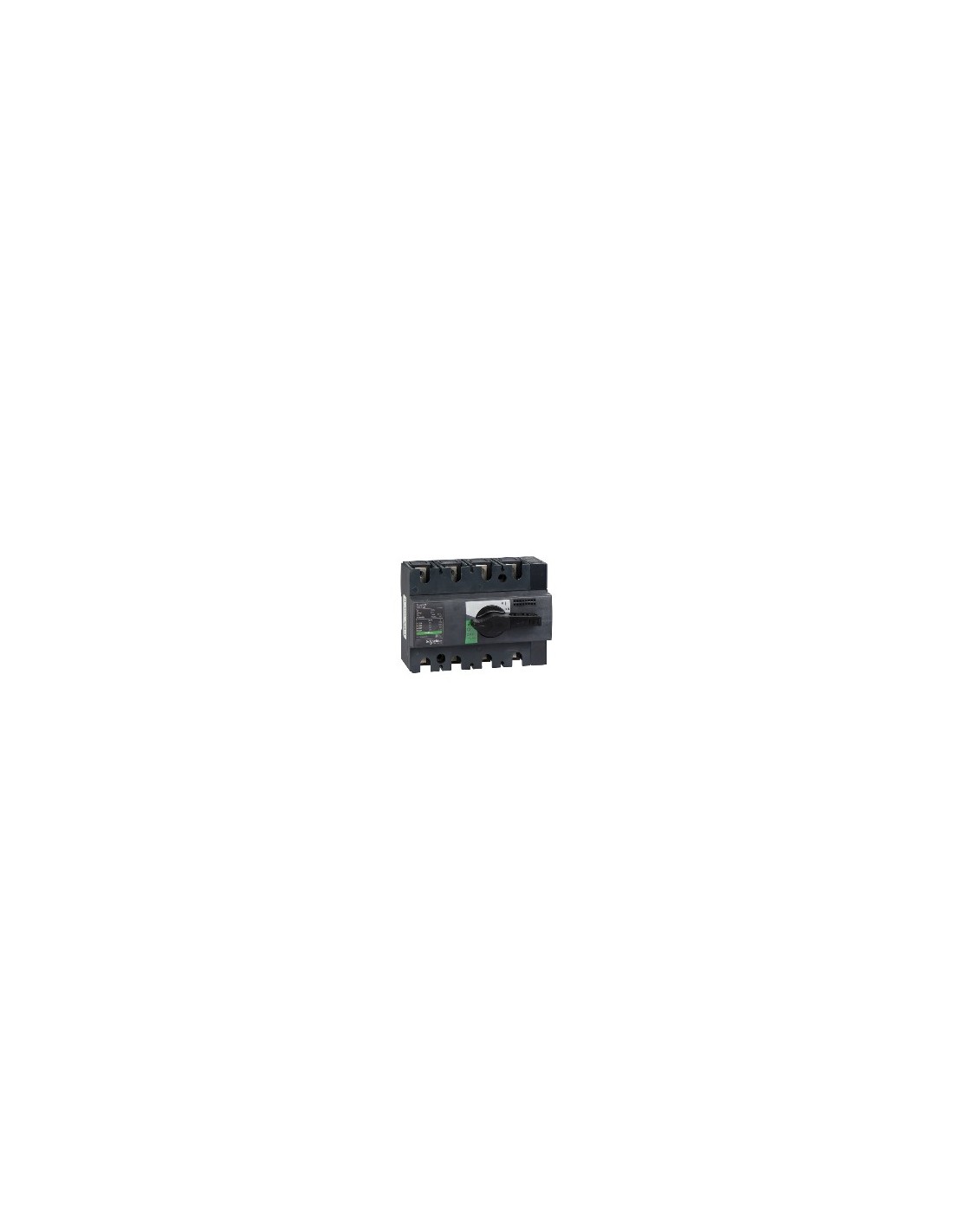

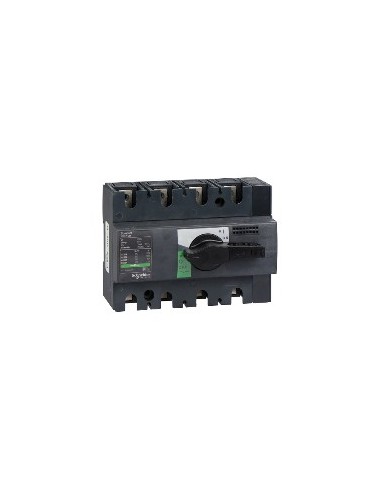

Interruttore selettore 4P ComPact Interpact INS100

Interruttore selettore 4P ComPact Interpact INS100, progettato per la disconnessione sicura di circuiti elettrici in impianti industriali e commerciali. La struttura fissa e il montaggio su profilo DIN garantiscono stabilità e compattazione negli armadi elettrici. Dispone di comando rotativo e manopola nera per un'operazione chiara e controllata.

Caratteristiche tecniche

• Numero di poli: 4P
• Tipo di rete: Corrente alternata AC
• Frequenza di rete: 50/60 Hz
• Corrente nominale di impiego: AC-22A, stato 1 100 A AC 50/60 Hz 220/240 V, AC-22A, stato 1 100 A AC 50/60 Hz 380/415 V, AC-22A, stato 1 100 A AC 50/60 Hz 440/480 V, AC-22A, stato 1 100 A AC 50/60 Hz 500 V, AC-22A, stato 1 100 A AC 50/60 Hz 660/690 V, AC-23A, stato 1 100 A AC 50/60 Hz 220/240 V, AC-23A, stato 1 100 A AC 50/60 Hz 380/415 V, AC-23A, stato 1 100 A AC 50/60 Hz 440/480 V, AC-23A, stato 1 100 A AC 50/60 Hz 500 V, AC-23A, stato 1 63 A AC 50/60 Hz 660/690 V, DC-22A, stato 1 100 A corrente continua 125 V 2 poli in serie, DC-23A, stato 1 100 A corrente continua 125 V 2 poli in serie, DC-22A, stato 1 100 A corrente continua 250 V 4 poli in serie, DC-23A, stato 1 100 A corrente continua 250 V 4 poli in serie
• Tensione nominale di isolamento: 750 V AC 50/60 Hz
• Resistenza ai picchi di tensione: 8 kV
• Corrente termica convenzionale: 100 A a 60 °C
• Capacità nominale di cortocircuito: 154 kA con interruttore automatico a monte 690 V AC in 50/60 Hz 20 kA, solo interruttore-selettore 690 V AC in 50/60 Hz
• Tensione nominale di impiego: 250 V corrente continua, 690 V AC 50/60 Hz
• Potere di sezionamento: Sì
• Indicatore di posizione del contatto: Sì
• Taglio visibile: No
• Grado di inquinamento: 3
• Tipo di controllo: Comando rotativo
• Colore della manopola: Nero
• Tipo di montaggio: Fisso
• Supporto di montaggio: Profilo DIN Piastra
• Connessione superiore: Frontale
• Connessione verso il basso: Parte anteriore
• Potenza massima: AC-23, stato 1 22 kW in 220/240 V AC 50/60 Hz, AC-23, stato 1 45 kW in 380/415 V AC 50/60 Hz, AC-23, stato 1 55 kW in 440 V AC 50/60 Hz, AC-23, stato 1 55 kW in 500/525 V AC 50/60 Hz, AC-23, stato 1 55 kW in 660/690 V AC 50/60 Hz
• Servizio nominale: Continuo
• Classe di servizio intermittente: Classe 120 - 60 %
• Dimensioni dell'armadio per: 260 mm x 160 mm x 55 mm
• Corrente temporanea ammissibile: 0,01 kA durata elettrica 30 s, 1,23 kA durata elettrica 20 s, 3,175 kA durata elettrica 3 s, 5,5 kA durata elettrica 1 s
• Durata meccanica: 15000 cicli
• Durata elettrica: AC-22A, stato 1 1500 cicli 220/240 V AC 50/60 Hz, AC-22A, stato 1 1500 cicli 380/415 V AC 50/60 Hz, AC-22A, stato 1 1500 cicli 440 V AC 50/60 Hz, AC-22A, stato 1 1500 cicli 500 V AC 50/60 Hz, AC-23A, stato 1 1500 cicli 220/240 V AC 50/60 Hz, AC-23A, stato 1 1500 cicli 380/415 V AC 50/60 Hz, AC-23A, stato 1 1500 cicli 440 V AC 50/60 Hz, AC-23A, stato 1 1500 cicli 500 V AC 50/60 Hz, DC-22A, stato 1 1500 cicli 250 V corrente continua 4 poli in serie, DC-23A, stato 1 1500 cicli 250 V corrente continua 4 poli in serie, AC-22A, stato 1 1500 cicli 690 V AC 50/60 Hz, AC-23A, stato 1 1500 cicli 690 V AC 50/60 Hz
• Passo di connessione: 30 mm
• Altezza: 100 mm
• Larghezza: 135 mm
• Profondità: 62,5 mm
• Peso del prodotto: 0,9 kg
• Codice di compatibilità: INS100
• Normative: En> 40 A Valori istantanei e di domanda
• Certificazioni del prodotto: KEMA-KEUR CCC
• Grado di protezione IP: IP40 conforme a Attivare/Disattivare Ig
• Grado di protezione IK: IK07 conforme a H
• Temperatura ambiente di funzionamento: -25…70 °C
• Temperatura ambiente di stoccaggio: -50…85 °C
• Stato di offerta sostenibile: Prodotto Green Premium
• Conforme con REACh senza SVHC: Sì
• Direttiva RoHS UE: Conforme
• Senza metalli pesanti tossici: Sì
• Senza mercurio: Sì
• Informazioni sulle esenzioni RoHS: Sì
• Normativa RoHS Cina: X
• RAEE: sul mercato dell'Unione Europea, il prodotto deve essere smaltito secondo un sistema specifico di raccolta dei rifiuti e mai gettato in un contenitore per rifiuti comuni

L'interruttore selettore è progettato per applicazioni industriali che richiedono una disconnessione sicura e affidabile di circuiti elettrici. La sua elevata durata meccanica ed elettrica, unita alla compatibilità con molteplici tensioni e correnti, lo rende adatto a impianti elettrici diversificati.
