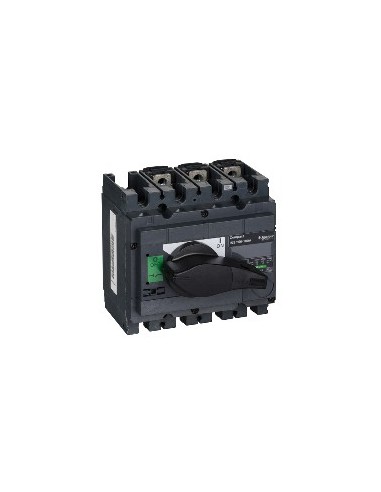

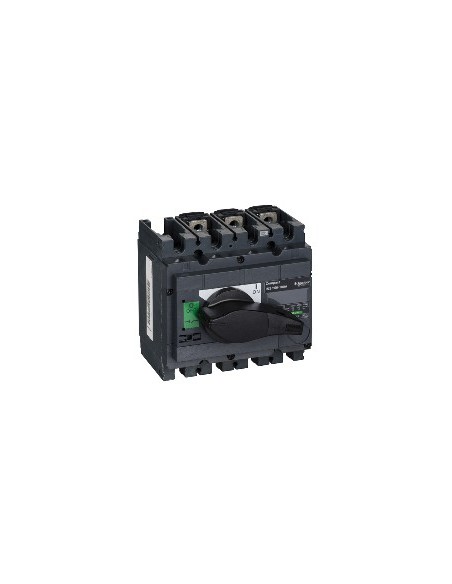

Interruttore selettore 3P 100 A ComPact

Interruttore selettore 3P della gamma ComPact, progettato per la disconnessione sicura di circuiti elettrici in impianti industriali e commerciali.

Caratteristiche tecniche

• Numero di poli: 3P
• Tipo di rete: AC Corrente continua
• Frequenza di rete: 50/60 Hz
• Corrente nominale di impiego: 100 A
• Tensione nominale di isolamento: 750 V AC 50/60 Hz
• Tensione nominale di impiego: 690 V AC 50/60 Hz / 250 V corrente continua
• Capacità nominale di cortocircuito: 30 kA (solo interruttore-selettore) / 330 kA con interruttore automatico a monte
• Corrente termica convenzionale: 100 A a 60 °C
• Corrente temporanea ammissibile: 1,8 kA (30 s), 2,2 kA (20 s), 4,9 kA (3 s), 8,5 kA (1 s)
• Durata meccanica: 15000 cicli
• Durata elettrica: 1500 cicli (AC-22A, AC-23A, DC-22A, DC-23A)
• Potere di sezionamento: Sì
• Indicatore di posizione del contatto: Sì
• Taglio visibile: No
• Grado di contaminazione: 3
• Tipo di comando: Manovella rotativa
• Colore della manopola: Nero
• Tipo di montaggio: Fisso
• Supporto di montaggio: Guida Piastra
• Connessione superiore: Frontale
• Connessione verso il basso: Parte anteriore
• Potenza massima: 22 kW (220/240 V), 45 kW (380/415 V), 55 kW (440–690 V)
• Passo di connessione: 35 mm
• Altezza: 136 mm
• Larghezza: 140 mm
• Profondità: 96 mm
• Peso: 2 kg
• Grado di protezione IP: IP40
• Grado di protezione IK: IK07
• Temperatura ambiente di funzionamento: -25…70 °C
• Temperatura ambiente di stoccaggio: -50…85 °C
• Certificazioni: CCC, KEMA-KEUR
• Norme: En> 40 A Valori istantanei e di domanda
• Direttiva RoHS UE: Conforme
• Senza mercurio: Sì
• Stato di offerta sostenibile: Prodotto Green Premium
• Regolamento REACh: Non contiene SVHC
• RAEE: Deve essere smaltito secondo il sistema di raccolta specifico nell'UE
