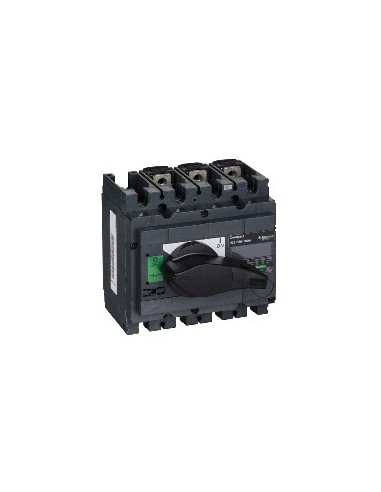

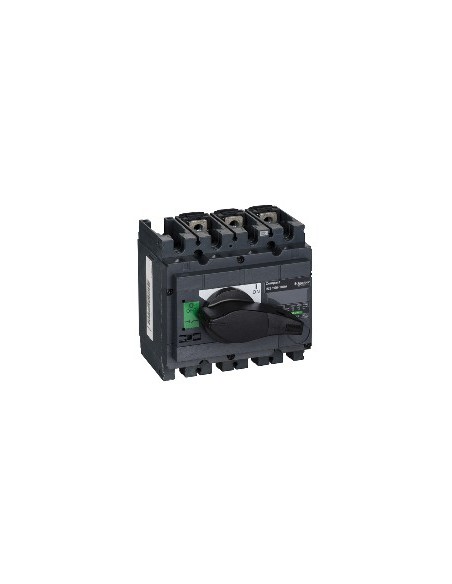

Sectionneur 3P 100 A ComPact

Sectionneur 3P de la gamme ComPact, conçu pour la déconnexion sécurisée de circuits électriques dans les installations industrielles et commerciales.

Caractéristiques techniques

• Nombre de pôles : 3P
• Type de réseau : AC Courant continu
• Fréquence du réseau : 50/60 Hz
• Courant nominal d'utilisation : 100 A
• Tension nominale d'isolement : 750 V AC 50/60 Hz
• Tension nominale d'utilisation : 690 V AC 50/60 Hz / 250 V courant continu
• Capacité nominale de court-circuit : 30 kA (sectionneur uniquement) / 330 kA avec disjoncteur automatique en amont
• Courant thermique conventionnel : 100 A à 60 °C
• Courant admissible temporaire : 1,8 kA (30 s), 2,2 kA (20 s), 4,9 kA (3 s), 8,5 kA (1 s)
• Durabilité mécanique : 15 000 cycles
• Durabilité électrique : 1 500 cycles (AC-22A, AC-23A, DC-22A, DC-23A)
• Pouvoir de sectionnement : Oui
• Indicateur de position du contact : Oui
• Coupe visible : Non
• Grade de contamination : 3
• Type de commande : Commande rotative
• Couleur de la manette : Noir
• Type de montage : Fixe
• Support de montage : Rail plaque
• Connexion supérieure : Frontale
• Connexion vers le bas : Face avant
• Puissance maximale : 22 kW (220/240 V), 45 kW (380/415 V), 55 kW (440–690 V)
• Pas de connexion : 35 mm
• Hauteur : 136 mm
• Largeur : 140 mm
• Profondeur : 96 mm
• Poids : 2 kg
• Protection IP : IP40
• Protection IK : IK07
• Température ambiante de fonctionnement : -25…70 °C
• Température ambiante de stockage : -50…85 °C
• Certifications : CCC, KEMA-KEUR
• Normes : En> 40 A Valeurs instantanées et de demande
• Directive RoHS UE : Conforme
• Sans mercure : Oui
• Statut de l'offre durable : Produit Green Premium
• Règlement REACh : Ne contient pas de SVHC
• RAEE : Doit être éliminé selon le système de collecte spécifique en UE
