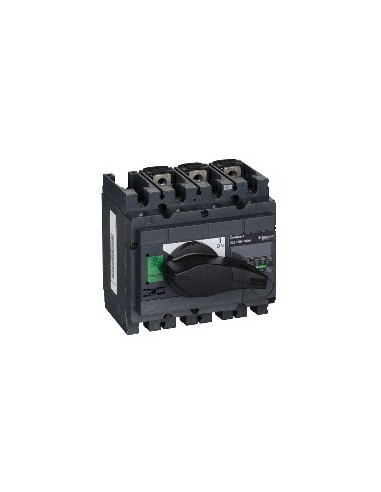

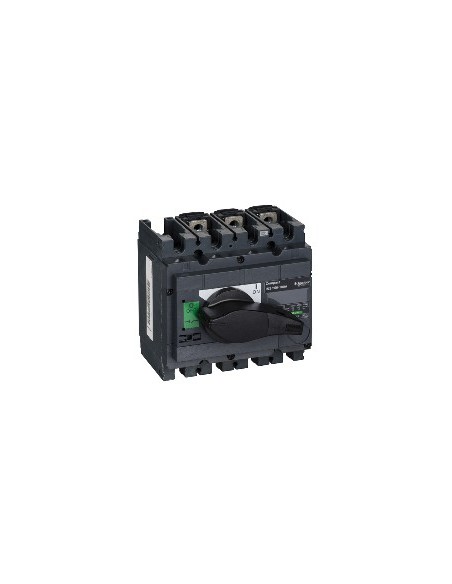

Sicherungsschalter 3P 100 A ComPact

Sicherungsschalter 3P der Reihe ComPact, ausgelegt für die sichere Trennung elektrischer Schaltkreise in industriellen und gewerblichen Anlagen.

Technische Daten

• Anzahl der Pole: 3P
• Netzart: AC Gleichstrom
• Netzfrequenz: 50/60 Hz
• Nennstrom: 100 A
• Nennisolationsspannung: 750 V AC 50/60 Hz
• Nennbetriebsspannung: 690 V AC 50/60 Hz / 250 V Gleichstrom
• Nennkurzschlussfestigkeit: 30 kA (nur Sicherungsschalter) / 330 kA mit automatischem Schutzschalter stromaufwärts
• Thermischer Nennstrom: 100 A bei 60 °C
• Zulässiger kurzzeitiger Strom: 1,8 kA (30 s), 2,2 kA (20 s), 4,9 kA (3 s), 8,5 kA (1 s)
• Mechanische Lebensdauer: 15000 Zyklen
• Elektrische Lebensdauer: 1500 Zyklen (AC-22A, AC-23A, DC-22A, DC-23A)
• Unterbrechungsfähigkeit: Ja
• Positionsanzeige: Ja
• Sichtbarer Trennungsgrad: Nein
• Schmutzgrad: 3
• Bedienungsart: Drehbedienung
• Grifffarbe: Schwarz
• Montageart: Fest
• Montageunterlage: Schiene Platte
• Oberer Anschluss: Frontal
• Unterer Anschluss: Vorderseite
• Maximale Leistung: 22 kW (220/240 V), 45 kW (380/415 V), 55 kW (440–690 V)
• Anschlussabstand: 35 mm
• Höhe: 136 mm
• Breite: 140 mm
• Tiefe: 96 mm
• Gewicht: 2 kg
• Schutzart IP: IP40
• Schutzart IK: IK07
• Betriebstemperatur: -25…70 °C
• Lagertemperatur: -50…85 °C
• Zertifizierungen: CCC, KEMA-KEUR
• Normen: En> 40 A Spitzenwerte und Lastaufnahme
• RoHS-Richtlinie EU: Konform
• Kein Quecksilber: Ja
• Umweltfreundliches Angebot: Green Premium-Produkt
• REACH-Verordnung: Keine SVHC enthalten
• Altgeräteentsorgung: Entsorgung gemäß speziellem Sammel-System in der EU
