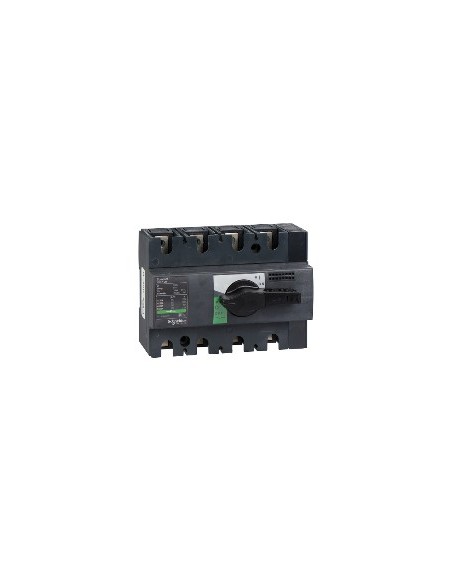

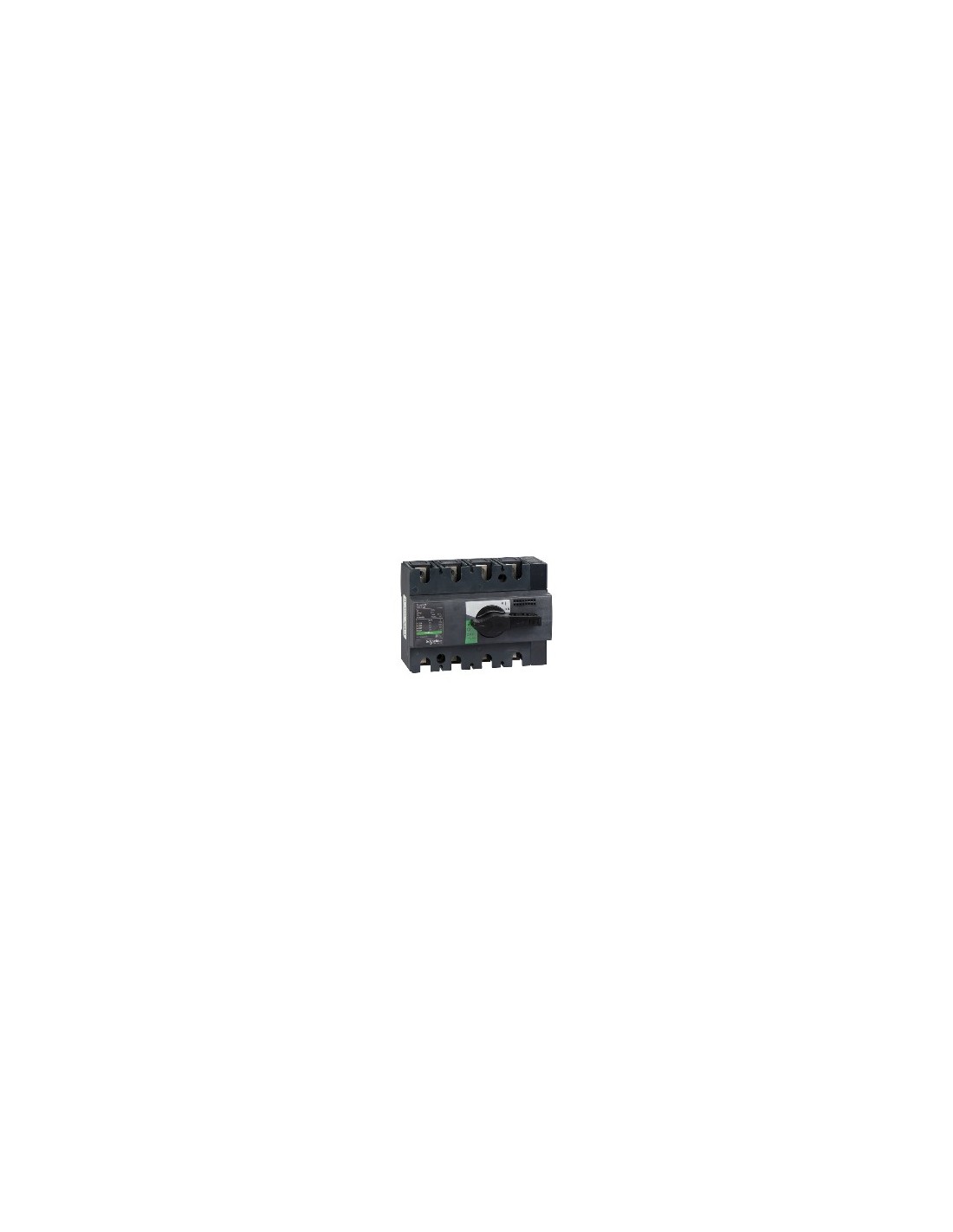

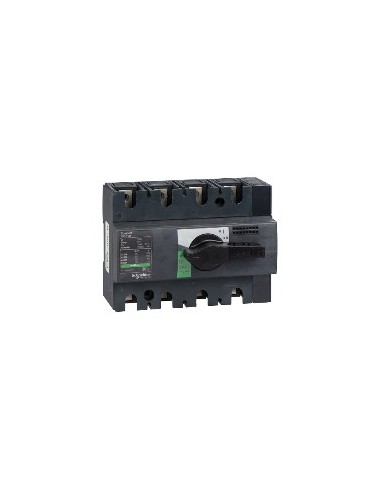

Sicherungsschalter 4P ComPact Interpact INS100

Sicherungsschalter 4P ComPact Interpact INS100, ausgelegt für sichere Trennung elektrischer Schaltungen in industriellen und gewerblichen Anlagen. Seine feste Bauweise und der Aufbau auf DIN-Schiene gewährleisten Stabilität und kompakte Montage in Schaltschränken. Verfügt über eine Drehbetätigung und schwarzen Handgriff für klare und kontrollierte Bedienung.

Technische Merkmale

• Anzahl der Pole: 4P
• Netzart: Wechselstrom AC
• Netzfrequenz: 50/60 Hz
• Nennstrom bei Betrieb: AC-22A, Zustand 1 100 A Wechselstrom 50/60 Hz 220/240 V, AC-22A, Zustand 1 100 A Wechselstrom 50/60 Hz 380/415 V, AC-22A, Zustand 1 100 A Wechselstrom 50/60 Hz 440/480 V, AC-22A, Zustand 1 100 A Wechselstrom 50/60 Hz 500 V, AC-22A, Zustand 1 100 A Wechselstrom 50/60 Hz 660/690 V, AC-23A, Zustand 1 100 A Wechselstrom 50/60 Hz 220/240 V, AC-23A, Zustand 1 100 A Wechselstrom 50/60 Hz 380/415 V, AC-23A, Zustand 1 100 A Wechselstrom 50/60 Hz 440/480 V, AC-23A, Zustand 1 100 A Wechselstrom 50/60 Hz 500 V, AC-23A, Zustand 1 63 A Wechselstrom 50/60 Hz 660/690 V, DC-22A, Zustand 1 100 A Gleichstrom 125 V 2 Pole in Serie, DC-23A, Zustand 1 100 A Gleichstrom 125 V 2 Pole in Serie, DC-22A, Zustand 1 100 A Gleichstrom 250 V 4 Pole in Serie, DC-23A, Zustand 1 100 A Gleichstrom 250 V 4 Pole in Serie
• Nennspannung der Isolation: 750 V Wechselstrom 50/60 Hz
• Spannungspitzenfestigkeit: 8 kV
• Thermischer Nennstrom: 100 A bei 60 °C
• Nennkurzschlussfestigkeit: 154 kA mit Schutzschalter stromaufwärts 690 V Wechselstrom 50/60 Hz 20 kA, nur Sicherungsschalter 690 V Wechselstrom 50/60 Hz
• Nennspannung bei Betrieb: 250 V Gleichstrom, 690 V Wechselstrom 50/60 Hz
• Trennfähigkeit: Ja
• Positionsanzeige des Kontakts: Ja
• Sichtbarer Trennspalt: Nein
• Schmutzgrad: 3
• Steuerungstyp: Drehbetätigung
• Handgrifffarbe: Schwarz
• Montageart: Fest
• Montageunterlage: DIN-Schiene Platte
• Obere Anschlussseite: Frontal
• Untere Anschlussseite: Vorderseite
• Maximale Leistung: AC-23, Zustand 1 22 kW bei 220/240 V Wechselstrom 50/60 Hz, AC-23, Zustand 1 45 kW bei 380/415 V Wechselstrom 50/60 Hz, AC-23, Zustand 1 55 kW bei 440 V Wechselstrom 50/60 Hz, AC-23, Zustand 1 55 kW bei 500/525 V Wechselstrom 50/60 Hz, AC-23, Zustand 1 55 kW bei 660/690 V Wechselstrom 50/60 Hz
• Nennbetrieb: Ununterbrochen
• Unterbrechungsklasse: Klasse 120 - 60 %
• Schaltschrankmaße: 260 mm x 160 mm x 55 mm
• Zulässiger kurzzeitiger Strom: 0,01 kA elektrische Festigkeit 30 s, 1,23 kA elektrische Festigkeit 20 s, 3,175 kA elektrische Festigkeit 3 s, 5,5 kA elektrische Festigkeit 1 s
• Mechanische Lebensdauer: 15000 Zyklen
• Elektrische Lebensdauer: AC-22A, Zustand 1 1500 Zyklen 220/240 V Wechselstrom 50/60 Hz, AC-22A, Zustand 1 1500 Zyklen 380/415 V Wechselstrom 50/60 Hz, AC-22A, Zustand 1 1500 Zyklen 440 V Wechselstrom 50/60 Hz, AC-22A, Zustand 1 1500 Zyklen 500 V Wechselstrom 50/60 Hz, AC-23A, Zustand 1 1500 Zyklen 220/240 V Wechselstrom 50/60 Hz, AC-23A, Zustand 1 1500 Zyklen 380/415 V Wechselstrom 50/60 Hz, AC-23A, Zustand 1 1500 Zyklen 440 V Wechselstrom 50/60 Hz, AC-23A, Zustand 1 1500 Zyklen 500 V Wechselstrom 50/60 Hz, DC-22A, Zustand 1 1500 Zyklen 250 V Gleichstrom 4 Pole in Serie, DC-23A, Zustand 1 1500 Zyklen 250 V Gleichstrom 4 Pole in Serie, AC-22A, Zustand 1 1500 Zyklen 690 V Wechselstrom 50/60 Hz, AC-23A, Zustand 1 1500 Zyklen 690 V Wechselstrom 50/60 Hz
• Anschlussabstand: 30 mm
• Höhe: 100 mm
• Breite: 135 mm
• Tiefe: 62,5 mm
• Gewicht des Produkts: 0,9 kg
• Kompatibilitätscode: INS100
• Normen: En> 40 A Spitzen- und Lastwerte
• Produktzertifizierungen: KEMA-KEUR CCC
• Schutzart IP: IP40 gemäß Aktivieren/Deaktivieren Ig
• Stoßschutz IK: IK07 gemäß H
• Betriebstemperatur: -25…70 °C
• Lagertemperatur: -50…85 °C
• Umweltfreundliches Angebot: Green Premium Produkt
• REECh ohne SVHC: Ja
• RoHS-Richtlinie EU: Konform
• Ohne toxische Schwermetalle: Ja
• Ohne Quecksilber: Ja
• RoHS-Befreiungen: Ja
• RoHS-Vorschriften China: X
• Altgeräte: Im europäischen Markt muss das Produkt gemäß einem speziellen Entsorgungssystem entsorgt werden und niemals in einen Müllcontainer gelangen

Der Sicherungsschalter ist für industrielle Anwendungen ausgelegt, die eine sichere und zuverlässige Trennung elektrischer Schaltungen erfordern. Seine hohe mechanische und elektrische Lebensdauer sowie die Kompatibilität mit mehreren Spannungs- und Stromwerten machen ihn für vielfältige elektrische Installationen geeignet.
