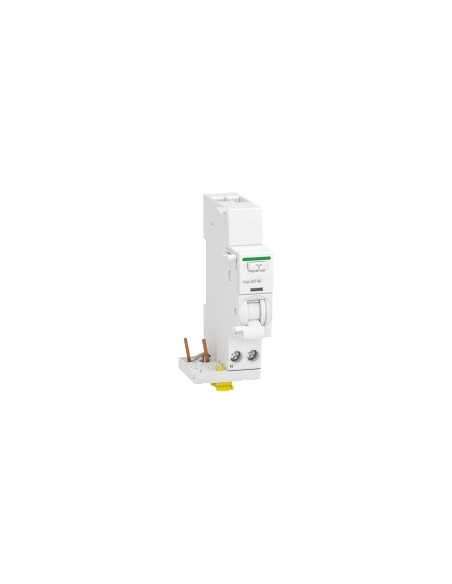

Blocco Vigi 1P+N 40A 30mA AC Tipo AD

Blocco Vigi 1P+N 40A 30mA AC Tipo AD della gamma Acti9 è progettato per proteggere circuiti elettrici in impianti di uscita. Offre protezione istantanea contro correnti di dispersione a terra con sensibilità di 30 mA, funzionando in modo indipendente dalla tensione, garantendo sicurezza anche in condizioni di tensione ridotta. Il design consente l'integrazione in sistemi elettrici monofase con tensione nominale di 230 V AC 50 Hz.

Caratteristiche tecniche

• Numero di poli: 1P + N
• Posizione del neutro: Sinistra
• Corrente nominale [In]: 40 A
• Tipo di rete: AC
• Sensibilità di dispersione a terra: 30 mA
• Ritardo di protezione: Istantaneo
• Classe di protezione: Tipo AC
• Tensione nominale d'impiego [Ue]: 230 V AC 50 Hz
• Tensione nominale di isolamento [Ui]: 400 V AC 50 Hz (conforme a EN/IEC 61009-2-1)
• Resistenza ai picchi di tensione [Uimp]: 4 kV (conforme a EN/IEC 61009-2-1)
• Grado di protezione IP: IP20 (conforme a IP40 - tipo di cavo: involucro modulare)
• Grado di contaminazione: 3 (conforme a EN/IEC 61009-2-1)
• Umidità relativa: 95 % a 55 °C
• Altitudine massima di funzionamento: 2000 m
• Temperatura ambiente di funzionamento: -5…60 °C
• Temperatura ambiente di stoccaggio: -40…85 °C
• Durata meccanica: 20000 cicli
• Durata elettrica: 10000 cicli
• Connessioni - morsetti: Morsetto tipo tunnel inferiore 1…16 mm² rigido, 1…10 mm² flessibile
• Lunghezza del cavo sfilato: 14 mm per connessione inferiore
• Coppia di serraggio: 2 N·m inferiore
• Supporto di montaggio: Profilo DIN
• Tipo di montaggio: Regolabile con morsetto
• Connessione elettrica al MCB: Mediante viti
• Passi da 9 mm: 2
• Altezza: 91 mm
• Larghezza: 36 mm
• Profondità: 74 mm
• Colore: Bianco
• Segnalazioni in loco: Indicazione di errore
• Normative: EN/IEC 61009-2-1
• Certificazioni: CE, NF
• Stato di offerta sostenibile: Prodotto Green Premium
• Regolamento REACh: Non contiene SVHC
• Direttiva RoHS UE: Conforme
• Esenzioni RoHS: Sì
• Normativa RoHS Cina: Prodotto al di fuori dell'ambito di applicazione RoHS Cina
• RAEE: Deve essere smaltito secondo il sistema specifico nell'UE
• Presenza di alogeni: Senza alogeni (plastica e cavi)
