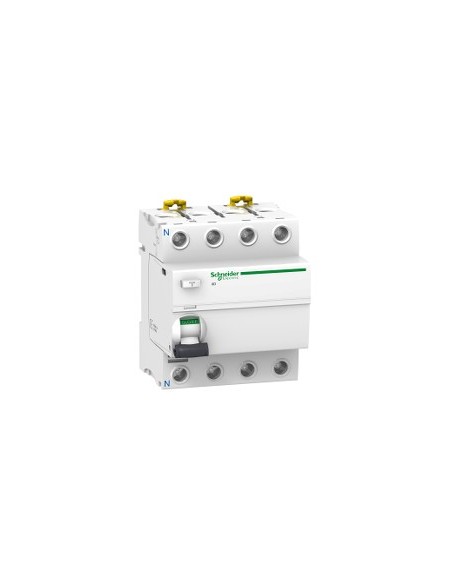

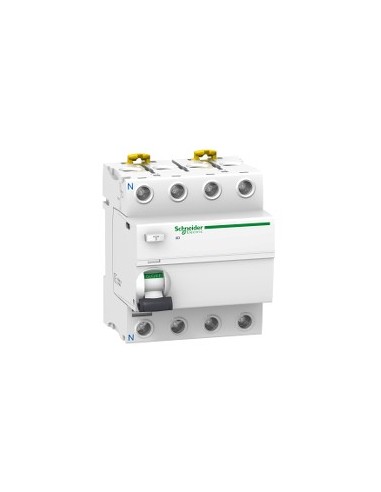

Interruttore differenziale Acti9 iID 4P 40A 300mA AC

Interruttore differenziale tipo AC a 4 poli, progettato per proteggere impianti elettrici in circuiti trifasi e monofasi. La corrente nominale è di 40 A e presenta una sensibilità di dispersione a terra di 300 mA con azione istantanea. Indicato per reti AC da 50/60 Hz e supporta tensioni nominali da 380...415 V AC. Incorpora collegamento del neutro a sinistra ed è progettato per l'uso in uscite di impianti.

Caratteristiche tecniche

• Numero di poli: 4P
• Corrente nominale [In]: 40 A
• Tipo di rete: AC
• Sensibilità di dispersione a terra: 300 mA
• Ritardo di protezione: Istantaneo
• Classe di protezione: Tipo AC
• Tensione nominale d'impiego [Ue]: 380...415 V AC 50/60 Hz
• Tensione nominale d'isolamento [Ui]: 500 V AC 50/60 Hz
• Resistenza ai picchi di tensione [Uimp]: 6 kV
• Corrente di sovratensione: 250 A
• Potere di connessione e interruzione: Idm 1500 A, Im 1500 A
• Corrente condizionale di cortocircuito: 10 kA
• Indicatore di posizione del contatto: Sì
• Tipo di comando: Manopola
• Tipo di montaggio: Regolabile a morsetto
• Supporto di montaggio: Profilo DIN
• Passi da 9 mm: 8
• Altezza: 91 mm
• Larghezza: 72 mm
• Profondità: 73,5 mm
• Peso: 0,37 kg
• Colore: Bianco
• Durata meccanica: 20000 cicli
• Durata elettrica: AC-1, stato 1, 15000 cicli
• Sblocco con lucchetto: Sì
• Connessioni: Morsetto singolo in alto o in basso, 1…35 mm² rigido, 1…25 mm² flessibile, con morsetto
• Lunghezza del conduttore nudo: 14 mm
• Momento di serraggio: 3,5 N·m
• Norme: EN/IEC 61008-1
• Grado di protezione: IP20 (conforme a Attivare/Disattivare Ig IP40 - tipo di cavo: involucro modulare)
• Grado di inquinamento: 3
• Compatibilità elettromagnetica: Resistenza agli impulsi 8/20 µs, 250 A
• Temperatura ambiente di funzionamento: -5…60 °C
• Temperatura ambiente di stoccaggio: -40…85 °C
• Stato di offerta sostenibile: Prodotto Green Premium
• Regolamento REACh: Senza SVHC
• Direttiva RoHS UE: Conforme
• Contenuto di mercurio: Senza mercurio
• Esenzioni RoHS: Sì
• RoHS Cina: Fuori dal campo
• RAEE: Rifiuto nei sistemi specifici di raccolta
• Presenza di alogeni: Senza alogeni
