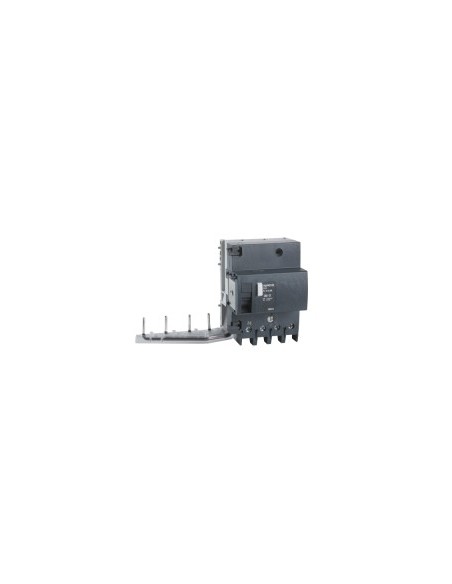

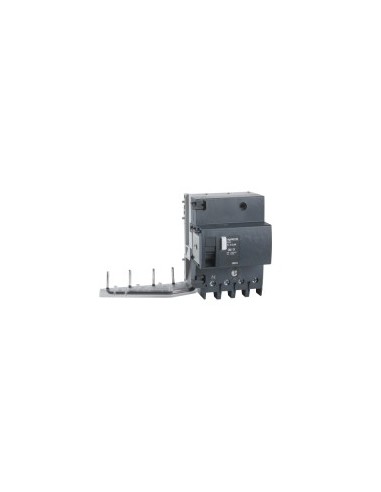

Blocco differenziale NG125 4P con corrente nominale di 125 A e sensibilità di dispersione a terra di 30 mA, progettato per proteggere circuiti in impianti elettrici di piccoli negozi. La sua tecnologia di azionamento indipendente dalla tensione permette una risposta istantanea alle dispersioni di corrente, garantendo sicurezza su reti AC 50/60 Hz con tensione nominale di impiego tra 230 e 415 V AC.
Caratteristiche tecniche
- Numero di poli: 4P
- Corrente nominale [In]: 125 A
- Tipo di rete: AC
- Sensibilità di dispersione a terra: 30 mA
- Ritardo di protezione: Istantaneo
- Posizione nel sistema: Uscita
- Frequenza di rete: 50/60 Hz
- Tensione nominale di impiego [Ue]: 230...415 V AC 50/60 Hz
- Tecnologia di azionamento: Indipendente dalla tensione
- Tensione nominale di isolamento [Ui]: 690 V AC 50/60 Hz conforme a En> 50 A
- Resistenza ai picchi di tensione [Uimp]: 8 kV conforme a En> 50 A
- Supporto di montaggio: Profilo DIN simmetrico da 35 mm
- Connessione elettrica al MCB: Mediante viti
- Passo di 9 mm: 11
- Altezza: 118 mm
- Larghezza: 207 mm
- Profondità: 81 mm
- Peso: 0,8 kg
- Durata elettrica: 10000 cicli conforme a En> 50 A
- Connessioni - morsetti: Tipo tunnel 10…50 mm² flessibile, 16…70 mm² rigido
- Lunghezza del filo scoperto: 20 mm
- Coppia di serraggio: 6 N·m
- Compatibilità del prodotto: Morsetto
- Codice di compatibilità: VLS
- Segmento di mercato: Piccoli negozi
- Norme: En> 50 A
- Grado di protezione IP: IP40 conforme a En> 50 A
- Grado di inquinamento: 3 conforme a En> 50 A
- Compatibilità elettromagnetica: Resistenza agli impulsi 8/20 µs, 3000 A conforme a En> 50 A
- Tropicalizzazione: 2 conforme a IEC 60068-1
- Umidità relativa: 95 % a 55 °C
- Altitudine massima di funzionamento: 2000 m
- Stato di offerta sostenibile: Prodotto Green Premium
- Regolamento REACh: Non contiene SVHC
- Direttiva RoHS UE: Conforme
- Senza mercurio: Sì
- Esclusioni RoHS: Sì
- Normativa RoHS Cina: Prodotto fuori dal campo di applicazione RoHS Cina. Dichiarazione informativa sulle sostanze
- RAEE: Deve essere smaltito secondo il sistema di raccolta specifico nell'UE
