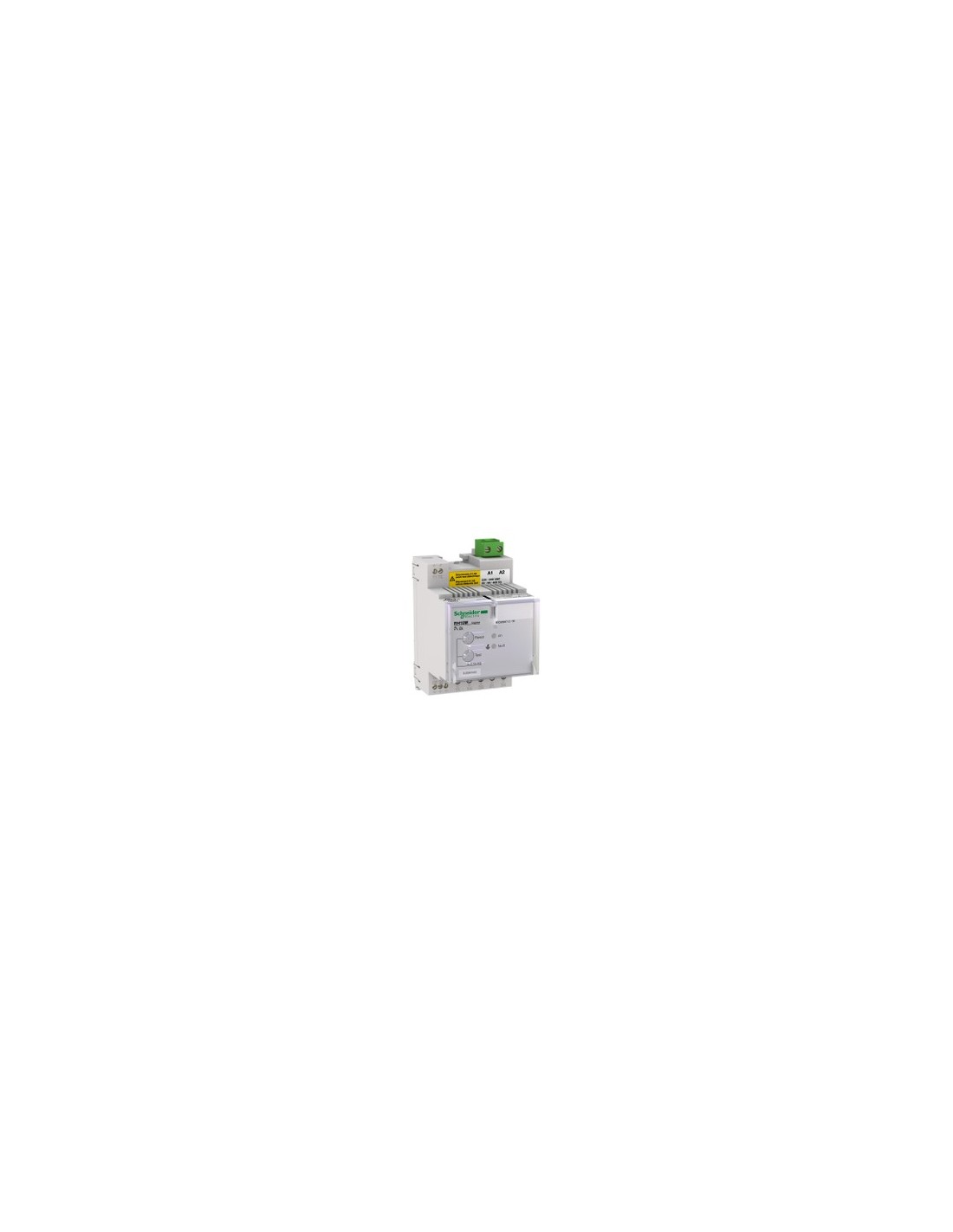

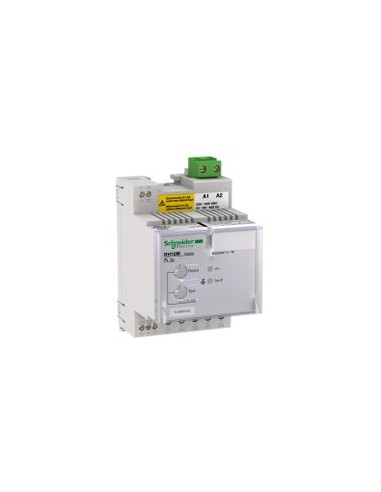

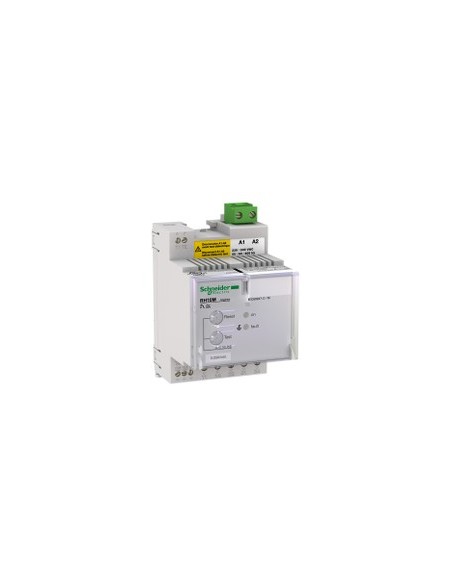

Relè differenziale tipo A 0,03 A su guida DIN

Relè differenziale di tipo A con sensibilità fissa di 0,03 A, progettato per la protezione contro le correnti reflue in impianti elettrici mediante montaggio su rotaia DIN. Agisce istantaneamente contro perdite di corrente, compatibile con trasformatori toroidali di tipo A aperti e chiusi delle gamme Vigirex TOA, Vigirex A e Vigirex L. Funziona con tensione di alimentazione 220-240 V AC, 50/60 Hz, e supporta picchi di tensione fino a 8 kV. Operativo in intervalli di temperatura da -35 a 70 °C, con grado di protezione IP40 sul lato frontale.

Caratteristiche tecniche

• Classe di protezione contro le perdite a terra: Tipo A
• Corrente di fuga a terra: 0,03 A
• Tipo di regolazione: On/off
• Tipo di temporizzazione dello scatto differenziale: Istantaneo
• Tensione di alimentazione assegnata: 220...240 V AC 50/60 Hz 55...110 %
• Consumo di potenza: 4 VA
• Tensione di rete: 1000 V AC (50/60 Hz e 400 Hz)
• Sistema di collegamento a terra: TN-S, IT, TT
• Resistenza a picchi di tensione: 8 kV
• Reset: Manuale
• Monitoraggio: Componenti elettronici - tipo di cavo: continuo
• Misura interna della corrente di perdite a terra, gamma: 80...100 %
• Indebolibilità delle impostazioni: Protetto da ponte sigillabile
• Grado di protezione IP: IP40 (frontiera), IP30 (laterale), IP20 (terminali)
• Grado di protezione IK: IK07
• Categoria di sovratensione: IV
• Classe di protezione contro le scariche elettriche: Classe II
• Compatibilità elettromagnetica: Emissioni condotte e irradiate (Classe B), immunità a RF, ESD, sovratensioni e vibrazioni
• Temperatura ambiente di funzionamento: -35...70 °C
• Temperatura ambiente di stoccaggio: -55...85 °C
• Umidità relativa: 95 % a 55 °C
• Grado di contaminazione: 3
• Peso: 0,3 kg
• Dimensioni: 54 mm (larghezza) x 81 mm (altezza) x 74 mm (profondità)
• Supporto di montaggio: Rail Din
• Numero di passi: 6
• Collegamenti: Terminali a vite per cavi flessibili e rigidi, con intervalli specifici per funzione
• Coppia di serraggio: 0,25 Nm a 0,6 Nm secondo terminale
• Lunghezza del cavo sbucciato: da 5 mm a 8 mm a seconda del collegamento
• Stato di offerta sostenibile: Prodotto Green Premium
• Direttiva RoHS UE: Conforme
• non contenenti mercurio: Si'.
• Senza PVC: Si'.
