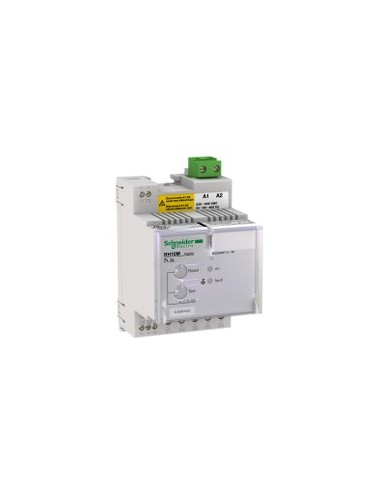

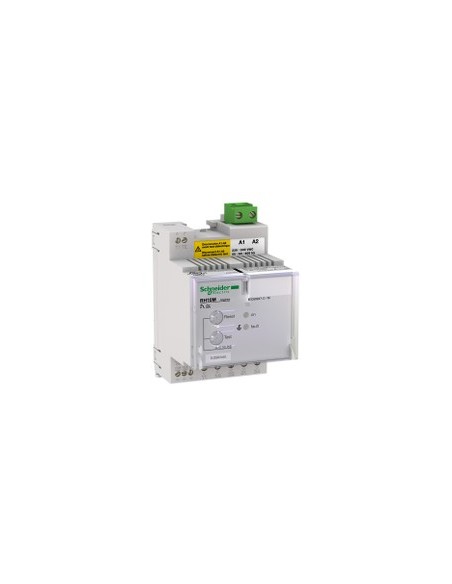

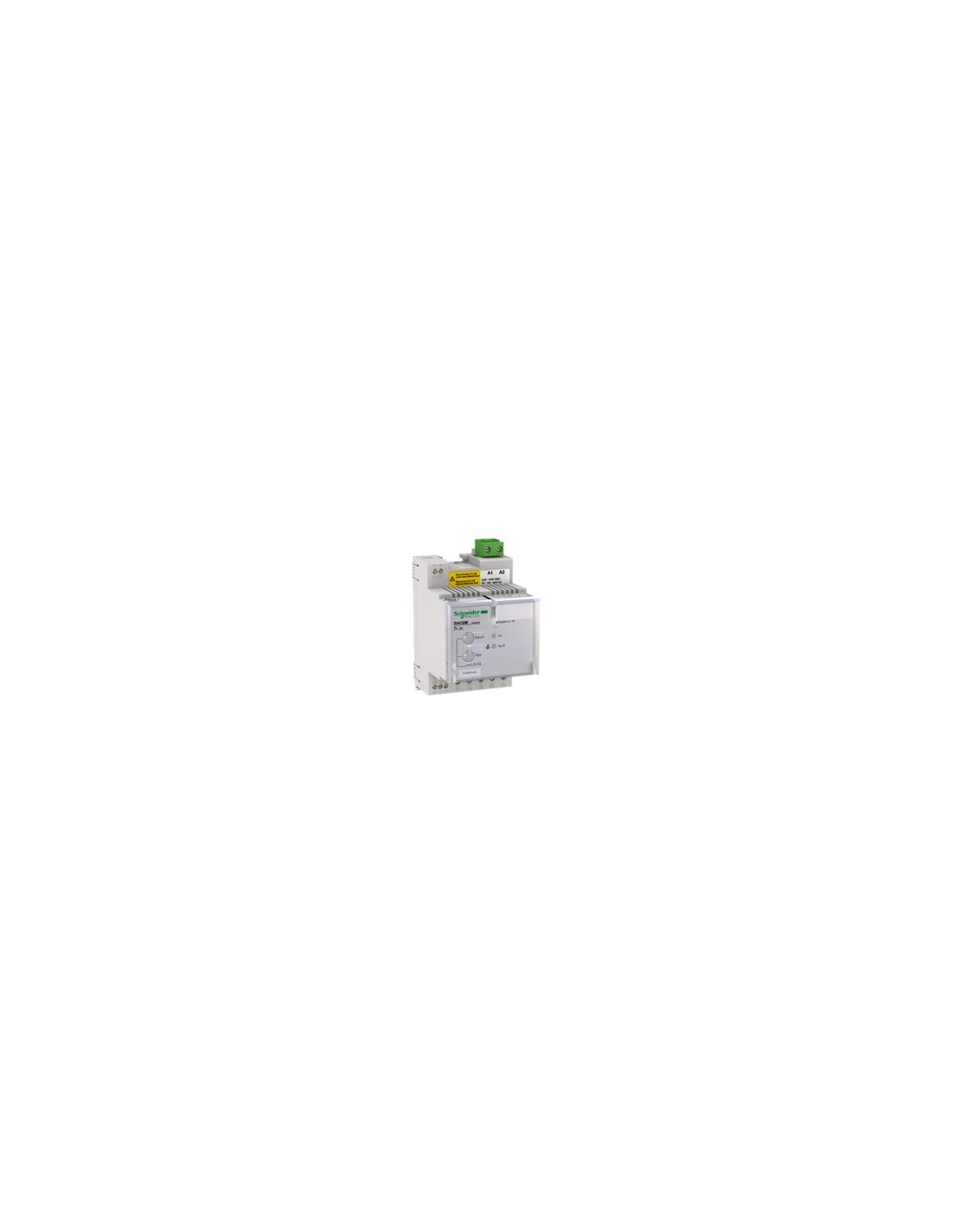

Differenzschutzschalter Typ A 0,03 A Schienenmontage

Differentialrelais Typ A mit fester Empfindlichkeit von 0,03 A, konstruiert zum Schutz gegen Reststrom in elektrischen Anlagen durch DIN-Schienenmontage. Es wirkt sofort bei Stromlecken, kompatibel mit offenen und geschlossenen Toroid-Transformatoren des Vigirex TOA, Vigirex A und Vigirex L. Funktioniert mit Stromversorgungsspannung 220-240 V AC, 50/60 Hz und unterstützt Spannungsspitzen bis zu 8 kV. Betrieb im Temperaturbereich von -35 bis 70 °C mit Schutzgrad IP40 auf Frontseite.

Technische Merkmale

• Schutzklasse gegen Leck am Boden: Typ A
• Leckstrom an Land: 0,03 A
• Art der Anpassung: On/off
• Art des Differentialschießens: Instant
• Nennspannung 220...240 V AC 50/60 Hz 55...110 %
• Stromverbrauch: 4 VA
• Netzspannung: 1000 V AC (50/60 Hz und 400 Hz)
• Bodenanschlusssystem: TN-S, IT, TT
• Spannungsspitzenfestigkeit: 8 kV
• Reset: Handbuch
• Überwachung: Elektronische Bauteile - Kabeltyp: kontinuierlich
• Interne Messung von Leckstrom an Land, Bereich: 80...100 %
• Unzureichende Einstellungen: Geschützt durch klappbare Abdeckung
• IP-Schutzgrad: IP40 (Frontfront), IP30 (lateral), IP20 (Terminals)
• IK-Schutzgrad: IK07
• Überspannungskategorie: IV
• Schutzklasse gegen elektrische Entladungen: Klasse II
• Elektromagnetische Verträglichkeit: Überspannungen und Vibrationen
• Betriebsumgebungstemperatur: -35...70 °C
• Lagerumgebungstemperatur: -55...85 °C
• Relative Demütigung: 95 % bei 55 °C
• Grad der Kontamination: 3
• Gewicht: 0,3 kg
• Abmessungen: 54 mm (Breite) x 81 mm (Höhe) x 74 mm (Tiefe)
• Montagehalter: Laufrad DIN
• Anzahl der Schritte: 6
• Verbindungen: Schrauben-Terminals für flexible und starre Kabel, mit funktionsspezifischen Bereichen
• Schnürpaar: 0,25 N·m bei 0,6 N·m je Terminal
• Kabellänge: 5 mm bis 8 mm je Anschluss
• Zustand des nachhaltigen Angebots: Green Premium Produkt
• EU-RoHS-Richtlinie: Gemäß
• ohne Quecksilber: Ja.
• ohne PVC: Ja.
