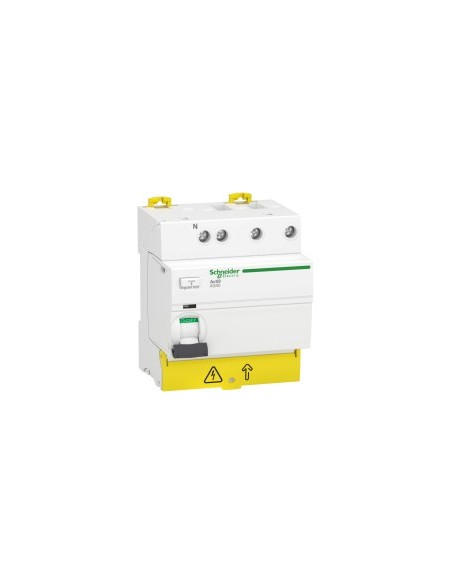

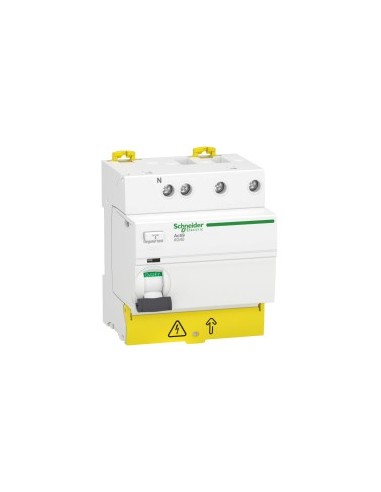

Differenzschutzschalter 3P+N 40 A 30 mA AC Acti9

Differenzschutzschalter Typ AC, 3P+N, für den Schutz elektrischer Installationen im Gruppenanschluss. Bietet sofortigen Schutz vor Erdungsströmen mit einer Empfindlichkeit von 30 mA, kompatibel mit AC-Netzen mit 50 Hz und Nennspannung von 380 bis 415 V AC.

Technische Merkmale

• Anzahl der Pole: 3P + N
• Neutrale Position: Links
• Nennstrom [In]: 40 A
• Netztyp: AC
• Erdungsstromempfindlichkeit: 30 mA
• Schutzverzögerung: Sofort
• Schutzklasse: Typ AC
• Unterbrechungsvermögen: Ja, entsprechend Icu
• Platzierung im System: Gruppenanschluss
• Netzfrequenz: 50 Hz
• Nennspannung im Betrieb [Ue]: 380...415 V AC 50 Hz
• Auslösetechnologie: Spannungsunabhängig
• Verbindungs- und Trennkraft: Idm 1500 A
• Konditionelle Kurzschlussstromstärke: 10000 A
• Nennisolationsspannung [Ui]: 500 V AC 50 Hz
• Spannungspitzenfestigkeit [Uimp]: 6 kV
• Stellungsanzeige: Ja
• Bedienungstyp: Hebel
• Montageart: Klippbar
• Montagehalterung: DIN-Schiene
• Stufenabstand: 9 mm
• Höhe: 85 mm
• Breite: 72 mm
• Tiefe: 74 mm
• Gewicht: 345 g
• Farbe: Weiß
• Mechanische Haltbarkeit: 20000 Zyklen
• Elektrische Haltbarkeit: 15000 Zyklen
• Sperreoptionen: Schlossvorrichtung
• Anschlüsse: Tunnelklemmen (untere Seite: 1…35 mm² fest, 1…25 mm² flexibel; obere Seite: 1…16 mm² fest, 1…10 mm² flexibel)
• Kabelmantellänge: 14 mm
• Drehmoment: 3,5 N·m (untere Seite), 2 N·m (obere Seite)
• Normen: EN/IEC 61008-2-1
• Zertifizierungen: CE
• Schutzgrad IP: IP20 (entsprechend Aktivieren/Deaktivieren Ig IP40 - Kabeltyp: modulare Hülle)
• Schmutzgrad: 3
• EMV-Kompatibilität: Impulsbeständigkeit 8/20 µs, 250 A (entsprechend EN/IEC 61008-2-1)
• Relative Luftfeuchtigkeit: 95 % bei 55 °C
• Maximale Betriebshöhe: 2000 m
• Betriebstemperatur: -5…60 °C
• Lagertemperatur: -40…85 °C
• Umweltfreundliches Angebot: Green Premium Produkt
• REACH-Verordnung: Ohne SVHC
• RoHS-EG-Richtlinie: Konform
• Quecksilber: Nicht enthalten
• RoHS-Ausnahmen: Ja
• RoHS China: Produkt außerhalb des Anwendungsbereichs
• Elektro-Altgeräte-Rücknahme: Muss gemäß spezifischem System in der EU recycelt werden
• Halogengehalt: Keine Halogene in Kunststoffen
