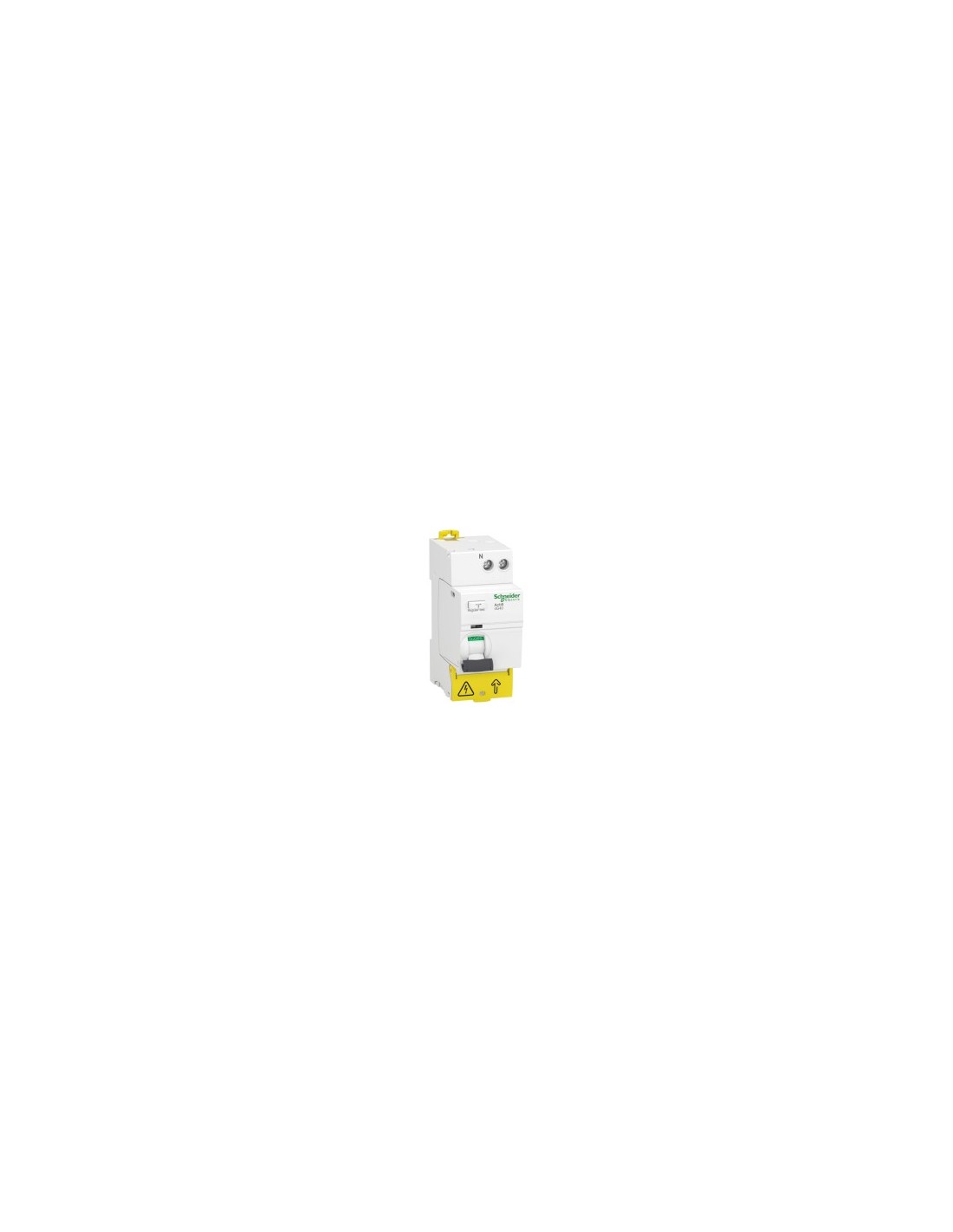

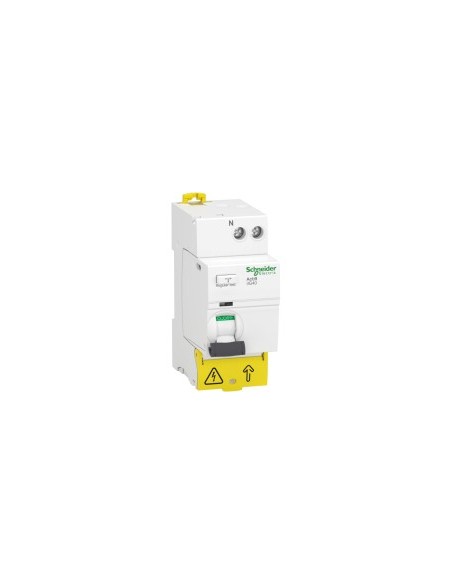

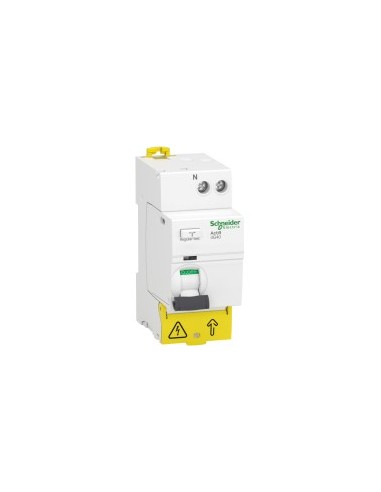

Differenzschutzschalter Acti9 iIG40 1PN 25A 300mA

Differenzschutzschalter Typ AC der Serie Acti9, ausgelegt für den Schutz gegen Erdungsströme in Gruppenanschlüssen. Für einphasige Systeme mit Nennspannung 220…240 V AC, 50 Hz, mit einer Empfindlichkeit von 300 mA und sofortiger Auslösung. Ideal für Wohn- und Gewerbeanwendungen, bei denen elektrische Sicherheit in einphasigen Schaltungen erforderlich ist.

Technische Merkmale

• Anzahl der Pole: 1P + N
• Neutrale Position: Links
• Nennstrom [In]: 25 A
• Nennspannung [Ue]: 220…240 V AC 50 Hz
• Art des Erdungsstromschutzes: Typ AC
• Empfindlichkeit gegen Erdungsströme: 300 mA
• Verzögerung des Schutzes: Sofort
• Unterbrechungsleistung: Ja, gemäß Icu
• Verbindungs- und Trennkraft: Idm 1500 A
• Bedingter Kurzschlussstrom: 10.000 A
• Nennisolationsspannung [Ui]: 500 V AC 50 Hz
• Spannungsspitzenbeständigkeit [Uimp]: 6 kV
• Stellungsanzeige: Ja
• Auslösetechnologie: Spannungsunabhängig
• Normen: EN/IEC 61008-2-1
• Zertifizierungen: CE, NF
• Schutzart IP: IP20 (entsprechend Aktivieren/Deaktivieren Ig IP40 – Kabeltyp: modulare Hülse)
• Schmutzgrad: 3
• EMV-Verträglichkeit: Impulsbeständigkeit 8/20 µs, 250 A gemäß EN/IEC 61008-2-1
• Relative Luftfeuchtigkeit: 95 % bei 55 °C
• Maximale Betriebshöhe: 2000 m
• Betriebstemperatur: -5…60 °C
• Lagertemperatur: -40…85 °C
• Mechanische Haltbarkeit: 20.000 Zyklen
• Elektrische Haltbarkeit: 15.000 Zyklen
• Anschlüsse: Tunnelklemmen (untere Seite: 1…35 mm² fest, 1…25 mm² flexibel; obere Seite: 1…16 mm² fest, 1…10 mm² flexibel)
• Länge des abgezogenen Kabels: 14 mm für obere oder untere Verbindung
• Drehmoment: 3,5 N·m (untere Seite), 2 N·m (obere Seite)
• Montagehalterung: DIN-Schiene
• Montageart: Klemmbar
• Stufenabstand: 9 mm, 4 Stufen
• Höhe: 85 mm
• Breite: 36 mm
• Tiefe: 74 mm
• Gewicht: 194 g
• Farbe: Weiß
• Sperre mit Schlüssel: Ja
• Umweltfreundliches Produkt: Green Premium
• REACH-Verordnung: Keine SVHC
• RoHS-UE-Richtlinie: Konform
• RoHS-Ausnahmen: Ja
• RoHS-China-Vorschrift: Nicht anwendbar
• Altgeräte-Rücknahme: Muss gemäß EU-System recycelt werden
• Halogengehalt: Keine Halogene
